线性运动导向组件剖面结构三维设计

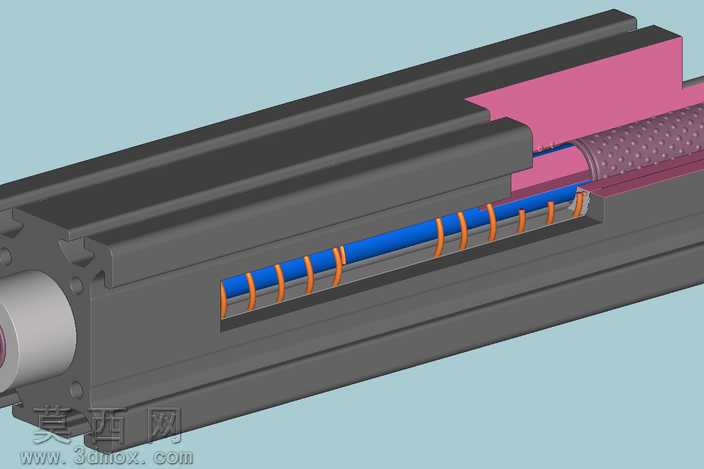

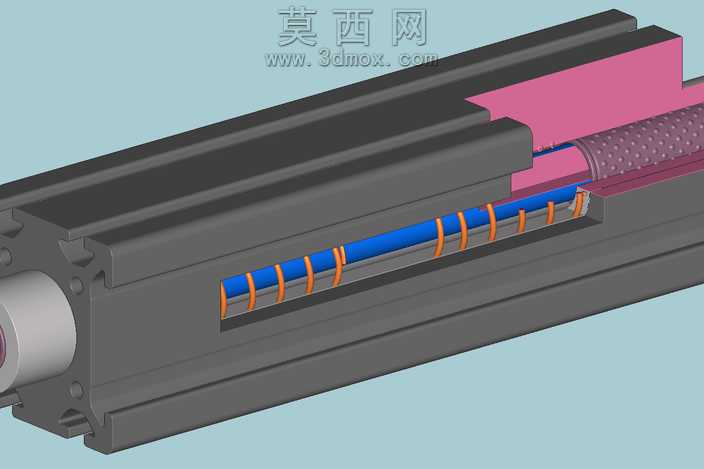

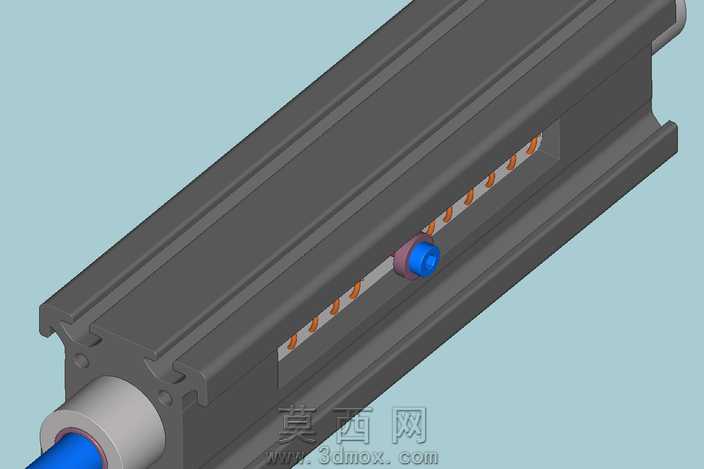

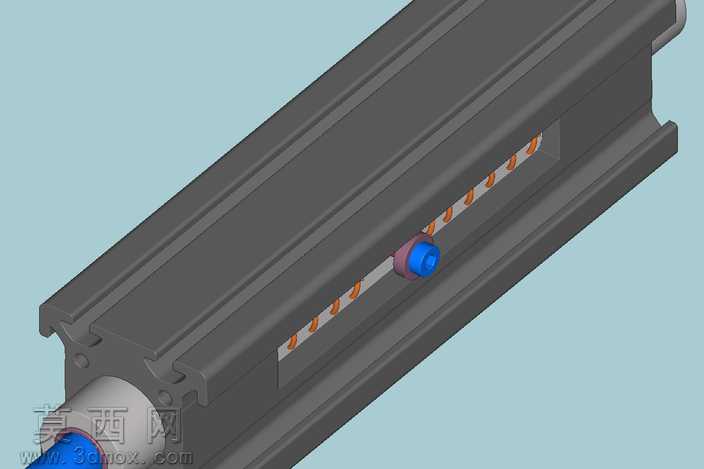

本作品为线性运动导向组件的三维建模设计，采用剖面展示形式呈现内部完整构造，建模过程中严格遵循机械设计的尺寸规范与装配逻辑，对各零部件的配合公差进行了合理预留，确保虚拟装配状态下各部件无干涉、运动逻辑通顺。建模阶段首先搭建外部主体型材框架，采用哑光深灰金属材质模拟工业铝型材或钢制导轨基座的质感，对基座的安装孔位、侧边定位槽等细节做了精细化还原，保证外部结构的工业真实感。内部运动核心部分，将承载运动的芯轴设置为亮蓝色工程塑料或镀铬金属质感，环绕芯轴的橙色环形弹性元件采用半哑光橡胶材质，还原其缓冲、定位的功能属性，芯轴外侧的粉色部件为滑动承载座，采用耐磨工程塑料材质表现，末端带密集凹点的管状部件为防尘或阻尼缓冲结构，通过凹凸纹理与半透明磨砂材质区分功能属性。渲染阶段采用柔和的工业展示打光，避免过度反光遮挡结构细节，通过剖面剖切的处理方式，将原本封闭在外壳内部的导向、缓冲、承载、滑动等多层结构完整展露，清晰展现线性运动过程中各部件的配合关系：外部基座提供刚性安装支撑，内部芯轴作为运动导向基准，环形弹性元件提供运动过程中的复位与缓冲作用力，滑动座沿导向方向做平稳线性位移，末端结构实现行程末端的阻尼限位与防尘防护。设计思路围绕线性运动导向的核心功能展开，将原本抽象的运动导向原理通过具象化的三维结构拆解呈现，各部件的材质选择完全匹配实际工业应用中的材料特性，结构布局充分考虑了运动平稳性、部件耐磨性、装配便捷性等实际工程需求，既可以作为机械原理教学的演示模型，也可为同类线性导向机构的设计提供结构参考，帮助设计者快速理解线性导向组件的内部构成与运动逻辑。
