带侧排接口的方形法兰DW25管路底座

　　在商用建筑排烟、双层保温烟囱管路布设场景中，这类带侧排接口的方形法兰底座是整套管路系统的底部承力与导排核心部件，通常安装在屋面、设备间混凝土基础或钢结构支架上，承担上部竖向烟囱管段的承重、定位，同时将管路运行中产生的冷凝水、少量渗漏水通过侧部的小口径接口导出，避免积液长期浸泡管路密封件造成腐蚀、漏烟问题。

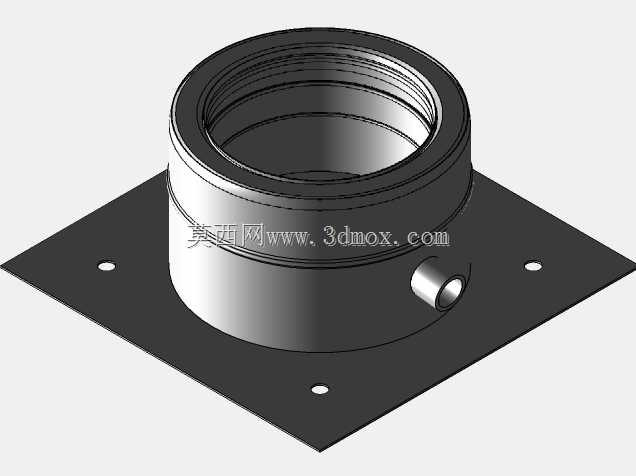

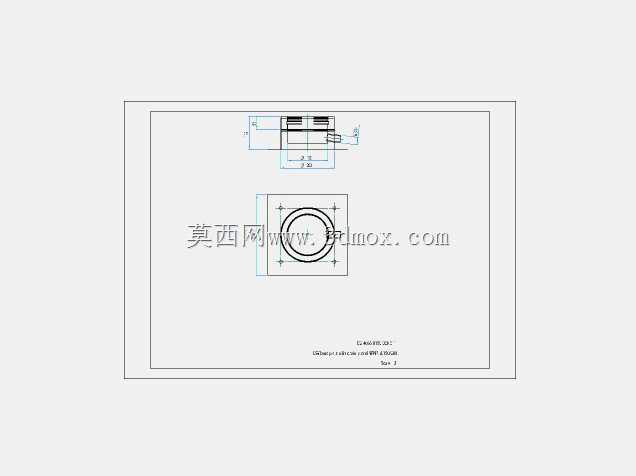

　　从结构设计逻辑来看，底座主体采用方形安装法兰与竖向承插管段一体化成型的结构，方形法兰板的四个角位预留了圆形安装通孔，安装时可通过膨胀螺栓或配套紧固件直接与基础面固定，法兰板面的平面度公差控制在合理范围内，能保证与基础面贴合后不会出现局部翘曲，配合密封垫使用可实现底部端面的密封，避免烟气从安装缝隙溢出。竖向承插管段的内径匹配DW25规格的双层烟囱管，内壁设置了多圈环形限位台阶，上部烟囱管插入后可直接卡合定位，不需要额外的定位工装就能保证管段的同轴度，减少安装时的对位调整工作量。

　　侧部的排水接口采用小口径外伸式短管设计，接口轴线与竖向主管段的轴线垂直相交，位置靠近法兰板面，能保证管路内产生的冷凝水在重力作用下自然汇集到接口位置顺利排出，不会在管段底部形成积水区。短管的外径匹配常规的塑料排水软管尺寸，现场安装时可直接套接软管将积水导排至指定的排水点位，不需要额外加工转接头。

　　从安装边界来看，方形法兰的边长尺寸适配常规DW25烟囱的安装间距要求，四个安装孔的孔位间距符合行业通用的安装规范，不管是替换原有老旧底座，还是新建项目配套安装，都能直接匹配市面上同规格的双层烟囱管与安装支架，不需要对基础面进行二次扩孔或改造。竖向承插管段的高度经过优化，既可以保证上部管段插入后有足够的配合长度避免受力后脱落，又不会因为管段过高造成材料浪费、增加整体安装高度。

　　在实际工况适配性上，这类底座适配双层保温烟囱的使用场景，承插管段的壁厚满足竖向管段叠加后的承重要求，不会因为长期承重出现变形、下沉问题。侧排接口的位置设计避开了法兰安装孔的位置，安装螺栓时不会与排水软管产生干涉，同时接口的朝向可以根据现场排水方向在安装时灵活调整，只要在固定法兰前旋转底座到合适角度即可，不需要额外定制特殊朝向的产品。

　　设计过程中需要重点考量几个核心点：一是法兰板与竖向管段的连接强度，两者衔接位置做了圆弧过渡处理，避免应力集中造成焊缝或成型位置开裂，尤其是在高空安装场景下，长期承受风载与上部管段的重量，衔接位置的强度直接决定整套管路的使用安全性；二是排水接口的连通性，接口与主管段内部的连通口做了平滑过渡，不会出现毛刺、台阶阻挡冷凝水流动，避免杂质在连通位置堆积造成堵塞；三是承插管段的同轴度，若管段与法兰面不垂直，上部安装的多节烟囱管会出现倾斜偏移，不仅影响整体外观，还会造成管段之间的密封面错位，出现漏烟、漏液的问题。

　　在现场安装作业时，首先需要将基础面的杂物清理干净，保证法兰面与基础之间的密封垫能完全贴合，之后将底座放置在基础上，调整排水接口的朝向至排水方向，穿入固定螺栓后对角均匀拧紧，避免法兰面因为受力不均出现翘曲。之后将上部的双层烟囱管插入承插管段，确认管段与内部限位台阶贴合到位后，再通过管卡将接口位置固定密封，最后在侧排接口上连接排水软管，将软管另一端接入就近的排水点即可完成安装。日常维护时只需要定期检查排水接口是否通畅，避免积灰、杂物堵塞排水口造成管内积水，不需要对底座本身进行额外的保养操作，整体结构的可靠性较高，能适配长期户外工况下的使用需求。
