DW50规格120x180双壁烟道检查口结构

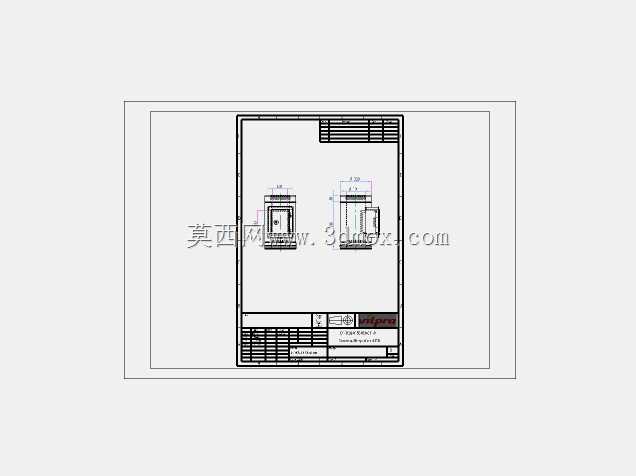

　　在民用住宅厨卫排烟、商用建筑竖向通风排烟、小型工业废气集中排放的管路系统中，这类带侧开检修口的竖向烟道构件是管路运维环节必不可少的组成部分，很多现场施工人员习惯把这类部件叫做烟道检查口或者检修三通，它的核心作用是在不破坏主烟道整体密封性的前提下，为管路内部的积油清理、堵塞疏通、日常巡检提供可快速开启的操作通道。从结构设计逻辑来看，这款构件适配公称直径50的双壁维尔普拉类烟道系统，主体竖向筒体的有效安装高度控制在180mm，侧置检修舱的外凸尺寸为120mm，所有安装边界尺寸都匹配现有同规格双壁烟道的插接公差，现场安装时不需要额外裁切主管道，直接将上下两端分别插入对应规格的烟道承口即可完成对接，能大幅缩短现场装配的工时。

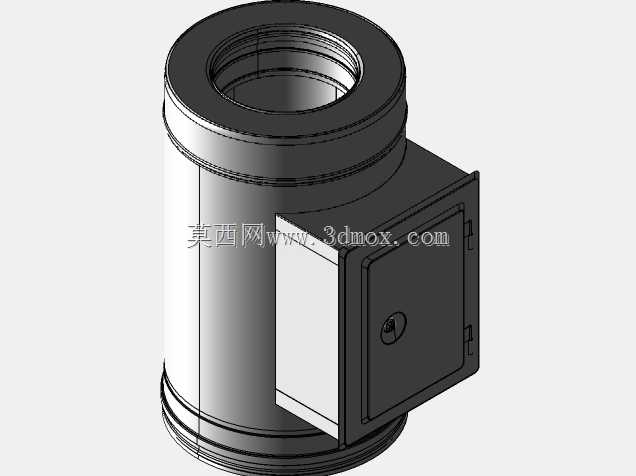

　　双壁结构的设计并非单纯为了提升结构强度，更核心的考量是阻断烟气热量的传导路径，避免烟道外壁温度过高引燃周边的保温层、装饰面等易燃材料，同时双壁之间的静止空气层还能削弱烟气流动时产生的振动传递，降低管路系统运行时的共振噪音。侧置的检修门采用带锁止结构的密封设计，门体和门框的贴合面预留了密封件安装槽，日常使用时锁止结构可以避免管内风压波动导致门体意外开启，密封结构则能防止烟气、异味从检修口缝隙溢出到室内或者管廊空间；需要开展检修作业时，不需要借助大型工具，仅用常规的平口工具即可转动锁芯开启门体，120mm的舱口开度完全满足人工手持疏通工具、清洁工具进入主管道操作的空间需求，不会出现操作空间受限导致清理不彻底的问题。

　　很多设计人员在前期做烟道系统排布时，容易忽略检修口的设置间距，按照建筑排烟系统的施工规范，竖向烟道每隔一定距离、管路转弯处、管径变更位置都需要预留检修接口，这款构件的尺寸参数刚好适配层高3米左右的民用建筑竖向烟道排布，每间隔一层设置一个该类检查口，就能满足整个管路系统全生命周期的运维需求。从建模细节来看，主体筒体的上下插接端都做了阶梯式承口结构，承口的深度、配合公差都和同规格双壁烟道的参数完全匹配，安装时配合专用的烟道密封胶，就能保证接口位置的密封性，不会出现漏风、漏油的问题；检修门的合页结构采用隐藏式设计，安装完成后合页不会突出构件外表面，不会影响后续烟道外包防火层、装饰层的施工，锁芯位置做了凹陷处理，

　　避免突出的锁头在安装过程中被磕碰损坏。和传统的单壁烟道检查口相比，双壁结构的抗形变能力更强，在高层建筑竖向烟道的风压波动、温度交变工况下，筒体不会出现明显的形变，能长期保证检修门和门框的配合精度，不会因为筒体变形导致门体密封失效。另外侧置检修舱的位置做了圆弧过渡处理，避免直角结构导致的烟气流动阻力陡增，减少烟气在检修口位置形成涡流积留油污的问题，能有效延长两次清理维护的间隔周期，降低后期运维的频次。在实际项目选型过程中，需要注意核对主烟道的公称直径、壁层结构是否和该构件匹配，避免出现尺寸不匹配导致的安装错位问题，同时安装时要注意检修门的朝向，尽量将检修门朝向便于人员操作的方向，避开墙体、梁柱等遮挡位置，保证后期运维时门体可以完全开启，不会被周边结构阻挡。
