DW50双壁维尔布拉烟囱顶盖结构设计

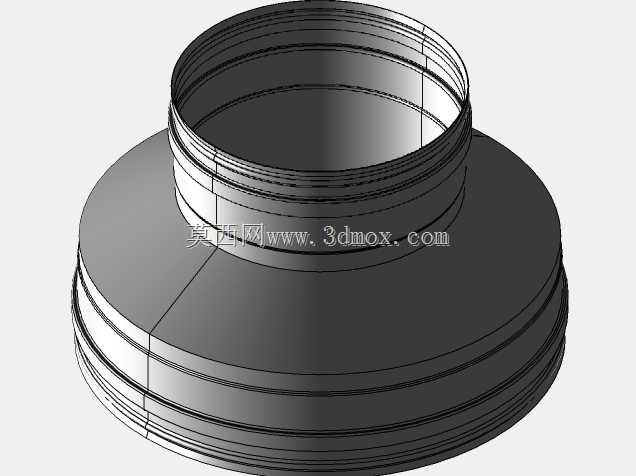

　　在民用建筑排风、工业竖向排气系统的末端布设环节，烟囱顶盖是直接决定系统运行可靠性的核心外露构件，这款适配DW50规格的双壁维尔布拉型顶盖，主要承担竖向排气管道出口的防雨遮挡、气流导向、杂物阻隔功能，避免室外雨水、落叶、飞虫顺着管道倒灌进排风竖井，同时对排出的气流做顺向导流，降低出口端的风阻损耗，减少强风天气下的气流倒灌概率。从结构设计逻辑来看，这款顶盖采用阶梯式变径的双层壁结构，下部为大直径法兰式搭接段，能够直接与同规格的DW50双壁烟囱管道承插配合，搭接段预留的多道环形凸筋，一方面可以增加插接时的接触摩擦力，保证安装后连接段的同轴度，避免出现偏心错位导致的密封间隙，另一方面凸筋形成的环形空腔可以作为冷凝水的导流槽，

　　将壁面凝结的水珠导回管道内壁的导流路径，不会顺着接缝渗出污染外墙。上部的缩径段为气流出口，采用外螺纹式的环筋结构，可适配配套的防风帽、防虫网等末端附件，不需要额外做焊接或者打孔固定，直接旋接即可完成装配，大幅降低现场安装的作业难度。双壁结构的设计核心是兼顾隔热与结构强度，内外壁之间预留的均匀空腔层，能够阻断高温排气与外部环境的直接热交换，避免外壁温度过高引发的安全隐患，同时双层壁的结构形式相比单层冲压件，抗风载、抗积雪荷载的能力提升明显，在高海拔、多强风的区域使用时，不会因为外部风压过大出现变形、脱落的问题。从安装边界来看，这款顶盖的下部承插段尺寸完全匹配DW50系列双壁烟囱的外径公差范围，安装时不需要额外做变径转接，

　　直接将承插段套入管道上端，配合配套的卡箍即可完成固定，整体安装完成后突出管道顶端的高度经过测算，既能够保证足够的防雨遮挡角度，让斜向飘落的雨水不会顺着出口流入管道内部，又不会因为突出高度过高增加额外的风阻荷载，降低整体管道系统的抗风稳定性。在实际工程应用中，这类顶盖常配套用于住宅厨卫集中排气竖井、小型工业设备的排气管道、生物质采暖设备的排烟管道末端，相比传统的伞形防雨帽，这种一体化成型的双壁顶盖与管道的适配性更好，没有额外的支撑支架，不会出现支架锈蚀脱落的问题，整体流线型的外形也能减少气流排出时的涡流噪音，提升排气系统的运行静谧性。设计过程中针对壁面的过渡圆角做了多次优化，所有转角位置都采用大圆弧过渡，

　　避免应力集中导致的冲压开裂问题，同时圆弧过渡的壁面也能减少灰尘、鸟粪等污物的附着，降低后期运维的清洁难度。下部搭接段的环形台阶做了公差匹配设计，能够适配一定范围内的管道外径公差，即使现场安装的管道存在轻微的尺寸偏差，也能顺利完成插接装配，不会出现过松漏缝或者过紧无法安装的问题。出口端的多道环筋除了用于附件连接之外，还能起到加强筋的作用，提升出口段的结构刚度，即使受到外力碰撞也不容易出现变形，保证排气出口的通流面积始终处于设计值范围内，不会因为变形导致排气阻力上升。
