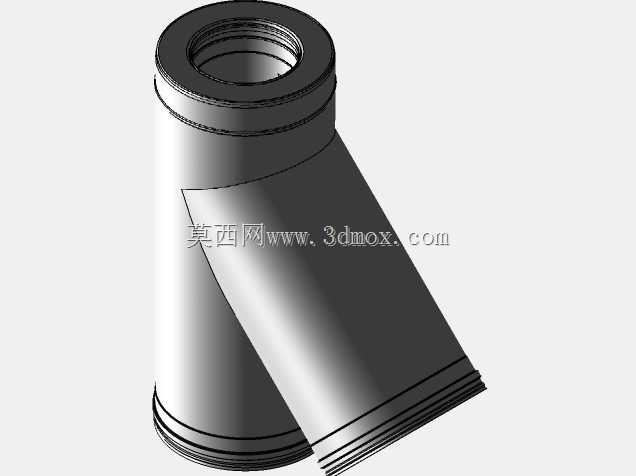

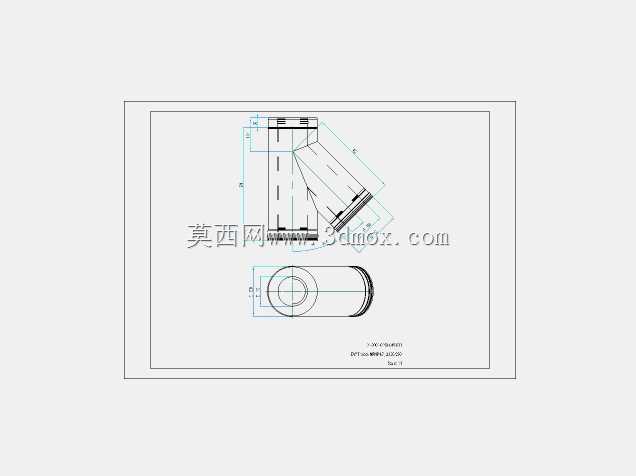

DW50规格45度斜接双壁烟囱三通构件

　　在民用采暖、商用供热以及工业烟气排放的管路布设场景中，斜向三通构件是实现主立管与支路管线平顺衔接的核心部件，这款DW50规格的45度斜接三通，正是针对公称直径50mm的双壁烟囱管路系统设计的分流衔接件。不同于常规90度直角三通的气流转向阻力，45度的斜向分岔角度能够让烟气在流经分岔位置时保持更平缓的流态，大幅降低局部压损，减少支路接入位置的涡流积灰风险，尤其适配需要从主烟囱管路引出支路接驳设备、或是实现管路变向排布的安装场景。从结构设计来看，该构件采用双壁层叠结构，内外层壁面之间预留有均匀的空气隔热间隙，这种结构一方面能够阻断内层高温烟气的热量向外传递，避免外表面温度过高带来的烫伤风险、降低管路周边的热辐射影响，

　　另一方面双层壁面的结构强度远高于单壁管件，能够承受更长垂直管路的纵向载荷，减少长距离布设时的管件变形概率。构件的三个连接端均采用标准化的承插式接口设计，接口位置加工有多层环形止退卡槽，安装时可直接与同规格的双壁烟囱管段对位插接，配合对应的密封抱箍即可完成固定，无需现场焊接或是额外加工连接面，能够有效缩短现场施工的装配周期。在设计阶段的建模过程中，需要重点控制斜向分岔位置的曲面过渡质量，主立管与斜向支管的相贯线位置做了连续的圆角过渡处理，既避免了直角相贯带来的应力集中问题，也能让烟气流通时的壁面冲刷更均匀，减少长期使用过程中烟气颗粒物对壁面的局部磨蚀。安装边界方面，该构件的主立管段保持垂直轴向，斜向支管与主立管轴向呈45度夹角，

　　三个接口的承插深度均做了统一的尺寸限定，装配时相邻管段插入承口的深度需要达到设计值，才能保证密封结构与止退结构完全咬合，避免使用过程中出现管路脱开、烟气泄漏的问题。在实际的管路排布中，该三通可布置在垂直主烟囱的任意高度位置，斜向支管可根据现场需求接驳采暖炉排烟口、备用设备排烟支路、或是冷凝水导流管路，双壁结构的适配性也让它既可以用于室内明装的排烟管路，也能用于室外暴露的烟囱段，外层壁面的抗腐蚀结构能够耐受室外雨雪、温差变化带来的老化影响。不同于普通通风管路的三通构件，烟囱类管件的设计需要额外考虑热胀冷缩带来的位移影响，该构件的接口预留有微小的轴向伸缩余量，能够在管路温度升高、壁面产生热伸长时吸收部分位移量，

　　避免长管路在热应力作用下出现接口开裂的问题。建模过程中对壁面厚度的控制也经过了多轮校核，内层壁面厚度满足高温烟气长期冲刷的强度要求，外层壁面厚度兼顾结构强度与轻量化需求，整体构件的重量控制在合理区间，不会给下部支撑的管段带来过大的附加载荷。在烟气流动的模拟验证中，45度的分岔角度相比60度斜三通，支路接入时对主路气流的干扰范围缩小近40%，主路烟气向上流动的平顺性更好，支路烟气汇入主路时的流向调整距离更短，能够有效降低整个烟囱系统的引风阻力，提升排烟效率。对于现场安装人员而言，该构件的对称度控制精度较高，斜向支管的角度偏差控制在极小范围内，安装时无需额外调整角度即可保证支路管线的布设走向符合设计要求，减少现场切割调整的工作量。在与其他同规格DW50系列烟囱配件搭配使用时，该三通的接口尺寸与同系列的底座、弯头、管箍、检查口等配件完全通用，可根据现场的管路走向需求灵活组合，搭建出不同排布形式的双壁烟囱系统。
