DW50规格45度双层排烟弯头结构设计

　　在民用采暖排烟、商用厨房排烟、小型工业废气直排的管路布设场景中，45度弯头是调整管路走向、规避现场障碍物、降低管路风阻的核心管件之一，这款DW50规格的45度弯头，针对双层保温排烟管路的适配需求做了针对性结构优化，可直接匹配同公称直径的双层维尔普拉系列烟囱管段，无需额外加工转接结构。从实际使用场景来看，这类双层弯头多用于壁挂式采暖炉排烟、生物质颗粒炉排烟、商用蒸箱排烟等需要兼顾管路保温、外壁防烫、烟气顺导的布设场景，相比单层弯头，双层壁结构可在内外壁之间形成静止空气隔热层，大幅降低弯头外壁的表面温度，避免人员误触烫伤，同时减少烟气在弯头位置的温降，降低烟气中冷凝水的析出概率，延长整套排烟管路的使用寿命。

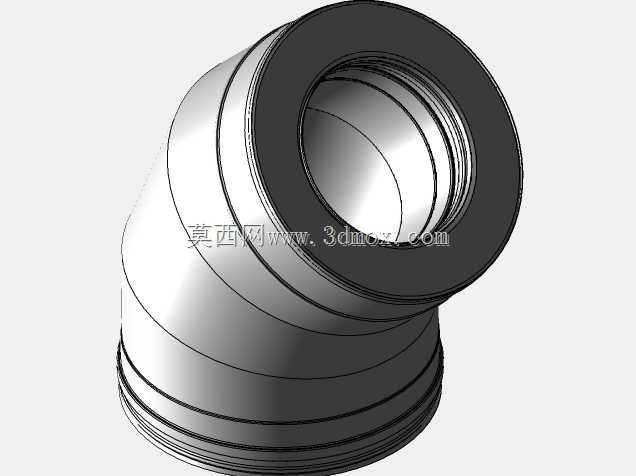

　　从结构设计思路来看，这款弯头采用等径45度转角设计，转角处的曲率半径经过流场模拟优化，既不会因为曲率过小导致烟气流通时产生过大的局部阻力，也不会因为曲率过大导致弯头整体占用空间超标，适配狭小空间内的管路转向需求。弯头两端采用承插式连接结构，一端为扩口承端，一端为缩口插端，可直接与同规格的直管段、检查口、防雨帽、排水组件等配件直接插接，安装时配合耐高温密封胶或者卡箍即可完成固定，无需现场焊接或者攻丝，大幅降低现场安装的作业难度。双层壁的内外层采用同轴设计，两端的连接位置做了压边封合处理，避免内外层之间的隔热层出现移位或者进灰问题，同时保证连接位置的结构强度，在管路吊装或者壁挂固定时，弯头位置可承受相邻两段管段的部分重量，不会出现弯折变形问题。

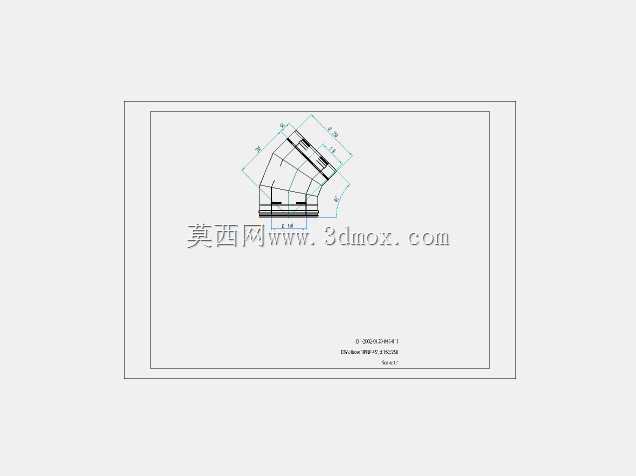

　　从安装边界与尺寸适配角度来看，这款弯头的公称通径为50mm，适配的外层套管外径与同系列双层直管完全一致，安装时预留的转弯空间可按照弯头的轴向投影尺寸核算，45度转角带来的管路偏移量可通过三角函数直接计算，方便前期管路布设时的空间规划。在实际管路布设中，两个45度弯头组合使用可替代90度弯头，大幅降低管路的整体风阻，减少排烟风机的负载，尤其在水平管路转向垂直管路的布设节点，采用45度弯头过渡可避免烟气在转角位置形成涡流，减少积灰堵塞的概率。弯头的内壁做了光滑过渡处理，转角位置没有凸起或者接缝台阶，烟气流通时不会出现挂灰问题，长期使用也不会因为积灰导致通径缩小。

　　在实际选型应用中，这款弯头可搭配同系列的底座接头、带检查口管段、横向排水管件、阻尼器、中间支架等配件组成完整的排烟管路系统，适配不同安装环境的布设需求。比如在贴近墙面安装时，弯头的外层平整外壁可直接配合管卡固定在墙面上，不需要额外的转接支架；在需要穿过墙体或者吊顶的位置，弯头的双层结构可避免高温外壁引燃周边的保温或者装饰材料，满足消防布设的基础要求。相比普通的单层金属弯头，这款双层结构的弯头在运行时的噪音更低，内外层之间的空气层可同时起到隔音作用，降低烟气高速流通时产生的振动噪音，提升使用体验。在结构强度方面，弯头的转角位置做了环向加强筋设计，也就是外壁上的环形凸起结构，可提升弯头的径向抗挤压能力，在运输或者安装过程中受到外力挤压时不容易出现变形，保证通径不受影响。
