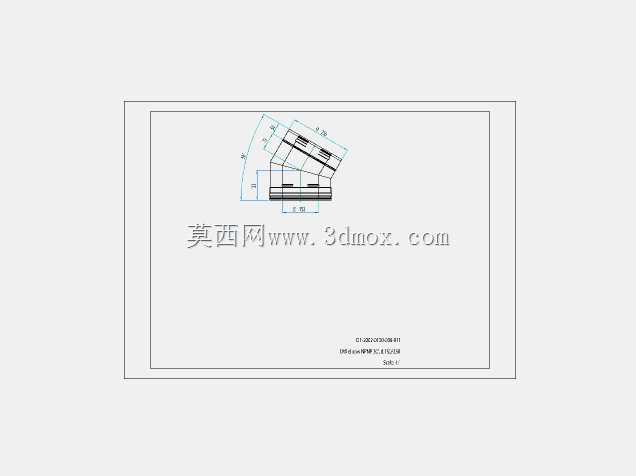

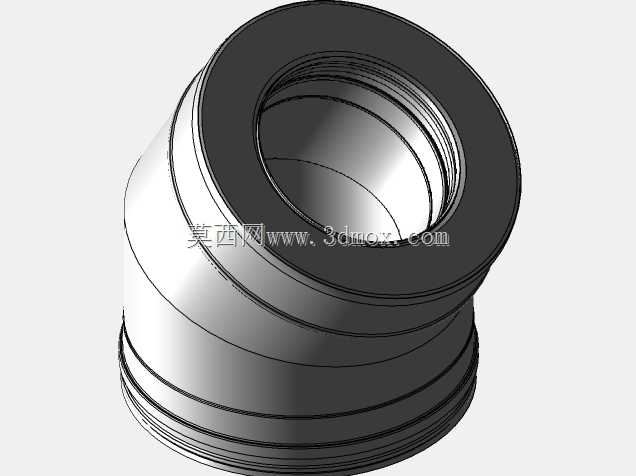

DW50规格30度双壁管路弯头结构

　　这类30度弯头主要应用在双层壁排烟管路系统中，常见于商用供热设备、工业炉窑、小型发电机组的排烟路径布设场景，用来在有限安装空间内调整管路走向，规避现场梁柱、其他设备管线的干涉，同时保证双层管路的同心度与密封衔接要求。不同于普通单层管路弯头，双壁结构的弯头内外层之间预留有均匀的环形间隙，这个间隙一方面可以作为隔热空气层，降低排烟管路外表面的温度，避免现场运维人员误触烫伤，也能减少管路热量向周边敷设的线缆、保温材料传递，降低消防隐患；另一方面部分同结构管路会在环形间隙内通入冷却风或者填充隔热介质，适配更高排烟温度的工况。从结构设计上看，弯头两端的衔接部位做了多道环形止口结构，安装时可以直接和同规格的直管段、检查口、底座、

　　端盖等配件直接插接配合，止口的台阶尺寸经过公差匹配，既能保证插接后的同轴度，避免内外层出现错位导致环形间隙不均匀，也能在安装密封件后保证管路的气密性，防止排烟过程中烟气从衔接缝隙泄漏。30度的弯折角度属于小角度转向配件，相比45度、90度弯头，它带来的管路风阻更小，对排烟流速的影响更低，适合在长距离排烟管路中做微小方向调整，减少整个排烟系统的压损，降低引风设备的功率负载。在外形与安装边界上，该弯头整体为回转类弯折结构，两端接口的通径匹配DW50规格的双壁管路，弯折段的曲率半径经过优化，既不会因为曲率过小导致管路内部烟气流通出现涡流积灰，也不会因为曲率过大导致整体外形尺寸过大，占用过多安装空间。安装时需要注意，

　　弯头两端的插接方向要和管路的排烟流向匹配，止口的插接深度要到位，固定卡箍要卡在预设的卡槽位置，避免管路运行过程中因为热胀冷缩出现脱开的情况。在现场布设时，这类小角度弯头通常搭配直管段使用，用来绕开现场的结构障碍，比如在屋面布设排烟管时，遇到屋面的通风设备基座、避雷带支架，就可以通过两个30度弯头的组合实现管路的平移绕障，相比使用大角度弯头组合，整体管路的流线型更好，积灰风险更低。另外双壁结构的设计也让整个弯头的结构刚性更好，相比同规格单层弯头，它的抗形变能力更强，在室外安装时可以承受一定的风载、积雪载荷，不容易出现弯折变形导致管路堵死的问题。建模过程中需要重点控制内外壁的同心度，尤其是弯折段的环形间隙要保持均匀，

　　避免出现局部间隙过小导致隔热效果下降，或者局部间隙过大导致衔接部位无法和标准配件匹配的问题；两端的止口尺寸要严格和同系列其他配件的接口尺寸做公差配合，保证互换性，环形卡槽的位置、深度要匹配常用的不锈钢卡箍尺寸，方便现场安装时直接选用标准紧固件，不需要额外定制配件。在实际选型时，需要根据管路的排烟温度、安装空间的走向要求、系统的允许压损来确定是否选用该角度的弯头，当现场需要调整的管路偏移量较小时，优先选用30度弯头来降低系统阻力，同时要核算整个管路的重量，在弯头位置设置对应的支撑支架，避免管路重量全部压在衔接部位导致密封失效。
