DW25规格双壁烟囱管路中间连接支架

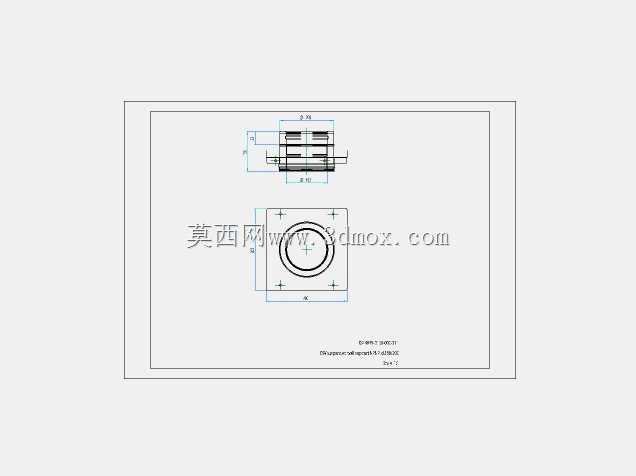

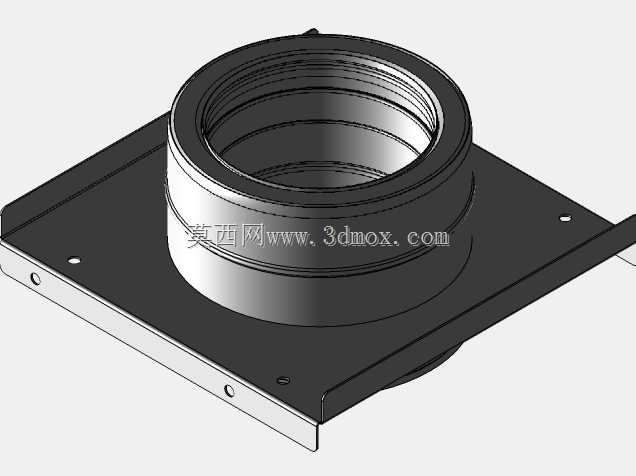

　　在商用厨房排烟、工业废气集中排放、建筑通风竖井的管路布设场景中，管路的分段衔接位置往往需要可靠的支撑构件来抵消管路自重、热胀冷缩产生的轴向位移，同时保证衔接段的同轴度，避免管路偏心导致的排烟阻力增大、密封件异常磨损问题，这款DW25规格的中间支架正是针对这类双壁金属烟囱管路的中段支撑需求设计的构件。从结构设计逻辑来看，该支架采用方形安装法兰与同轴筒身一体化的结构形式，方形安装板的四个边角预留了标准安装孔位，可直接通过膨胀螺栓或抱箍固定在建筑墙面、钢架支撑面或是设备顶部的安装基准面上，安装板的边缘做了折边强化处理，在不额外增加板材厚度的前提下提升了整体抗弯折刚度，避免长期承重后安装板出现翘曲变形，导致筒身轴线偏移。

　　筒身部分采用与DW25规格双壁烟囱完全匹配的内径尺寸，内壁设置有与烟囱管端外螺纹适配的内螺纹结构，安装时可直接将上下两段烟囱管端旋入支架筒身内，无需额外加装转接接头，螺纹衔接的形式既保证了连接段的密封性能，也能在管路出现热胀冷缩时提供一定的轴向微调余量，避免硬连接状态下管路应力集中导致的焊缝开裂问题。从安装边界来看，方形安装板的边长尺寸适配常规25mm通径烟囱的支撑间距要求，安装孔的孔距符合通用排烟管路支撑件的安装规范，可直接替换同规格的老旧支架，无需在安装基面重新打孔，降低现场改造的施工量；筒身的高度经过优化，既能够保证上下两段管路旋入后的啮合长度满足承重要求，也不会因为筒身过长导致管路整体的安装空间被过度占用，在吊顶内、

　　设备夹层这类狭小安装空间内也能顺利布设。在实际使用过程中，这类中间支架通常按照固定间距布设在烟囱管路的垂直段上，每段支架承担上方数米管路的重量，避免所有管路重量都堆叠在底部的固定支座上，降低底部支座的承重负荷；同时在管路的水平转向段附近，这类支架也可以作为横向位移的限位构件，限制管路在风压、设备振动影响下出现的横向窜动，保证管路整体的布设稳定性。针对双壁烟囱的使用特性，该支架的筒身与安装板衔接位置做了圆弧过渡处理，避免应力集中导致的焊缝断裂，所有边角位置都做了钝边处理，避免现场安装时划伤施工人员，也不会在长期使用过程中积留油污、冷凝水，降低后期维护清理的难度。在选型匹配时，只需要确认烟囱的公称通径为DW25，

　　且为双壁结构的维尔普拉系列烟囱管路，即可直接选用该支架，无需额外调整结构尺寸，安装时只需要保证安装基面的平面度误差在允许范围内，将支架固定后依次旋入上下段烟囱管，检查衔接处的密封状态即可完成安装，整体施工流程简单，不需要复杂的专用工装，适合现场快速装配作业。
