DW25规格横向排水管路连接构件

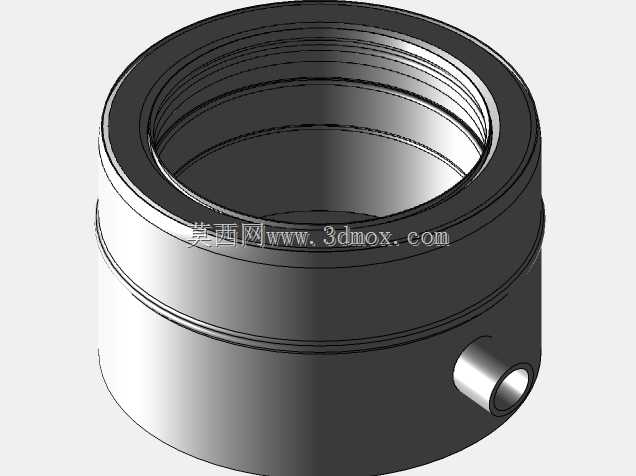

　　在民用建筑屋面排水、工业厂房竖向排烟排水一体化系统、预制式双壁烟囱管路布设场景中，这类带侧向接口的环形连接构件是解决竖向管段积液导排问题的核心配件，日常工况下主要承接竖向管段内壁凝结的液态水、降雨时顺着管腔缝隙渗入的积水，通过侧向的小口径接口将积液定向导出，避免积液长期积存在管段接缝位置腐蚀密封层，或是在低温环境下结冰胀裂管壁、破坏管路的密封性能。从结构设计逻辑来看，该构件主体为带多层内螺纹的环形套筒结构，上下两端的内螺纹段用于和同规格的竖向管段实现旋接密封，螺纹段的牙距、牙型深度完全匹配对应规格管路的连接标准，装配时配合密封生料带或者三元乙丙密封圈，即可实现竖向管段的同轴对接，保证整个竖向管路的直线度与连接强度。

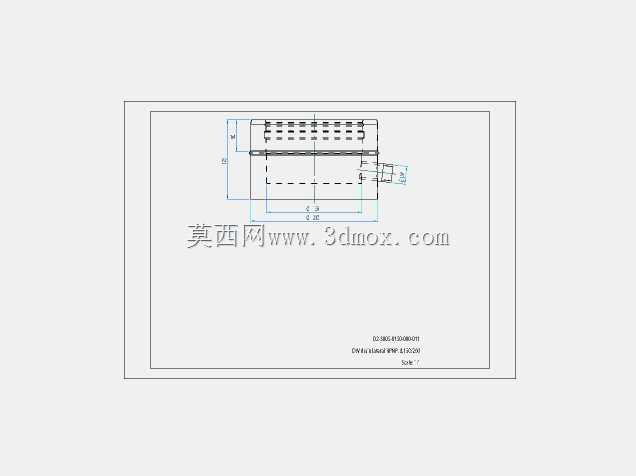

　　侧向伸出的小口径接口为外插式结构，接口内径匹配常规的PVC排水软管尺寸，安装时可直接将排水软管套在接口外侧，通过喉箍锁紧即可完成导排管路的连接，不需要额外加工转接头，能大幅降低现场安装的加工工作量。构件主体外壁设置了多道环形加强筋，这些加强筋的位置刚好对应内侧螺纹的收尾段，既可以平衡螺纹加工带来的壁厚减薄问题，提升套筒整体的抗径向挤压能力，也能在安装旋紧时为管钳提供受力卡位，避免管钳直接夹持光滑外壁造成表面镀层损伤、后期出现锈蚀问题。从安装边界尺寸来看，该构件的主体套筒内径适配DN25规格的竖向管路，整体轴向长度控制在常规管段接头的1.2倍左右，不会因为增设排水接口就过度占用竖向安装空间，侧向接口的伸出长度经过优化，

　　刚好避开竖向管的安装固定抱箍位置，现场布设时不需要调整原有管路的固定点位，可直接替换原有同规格的普通连接套筒，完成排水功能的升级。在实际选型应用中，这类构件多用于双壁结构的预制烟囱系统，双壁烟囱的内外层之间通常填充有保温材料，一旦内层壁面出现凝露，凝露水会顺着夹层向下流淌，该构件的侧向接口会连通夹层空间，将夹层内的积液顺利导出，避免保温材料被积水浸泡后丧失保温性能，导致排烟过程中内壁持续结露、形成恶性循环。设计过程中针对侧向接口与主体套筒的连接位置做了圆弧过渡处理，避免直角连接处出现应力集中，在管路受到轻微震动或者热胀冷缩产生形变时，不会出现接口开裂漏水的问题；内侧螺纹的起始端做了倒角导向，现场对接管段时可以快速找准螺纹旋入方向，

　　减少错牙、卡滞的装配问题，即使是高空作业场景下，施工人员也能快速完成对接操作。构件的内壁做了光滑过渡处理，没有突兀的凸起或者台阶，不会在竖向管腔内造成流阻，不管是走烟气还是排积液，都不会因为结构突变造成杂物卡堵，日常运维过程中也不需要频繁拆开清理，降低后期的维护工作量。侧向接口的轴线与主体套筒的轴线呈垂直正交状态，安装时可以根据现场排水方向调整整个构件的旋入角度，将排水口对准就近的排水立管或者排水沟位置，不需要额外增加弯头调整方向，适配不同现场的安装朝向需求。
