DW25规格85度斜向双壁烟囱三通管件

　　在民用采暖、商用供热以及小型工业排烟系统的管路布设场景中，斜向三通是实现主立管与支路管线非垂直汇接的核心连接件，这款适配DW25管径的85度斜三通，正是针对双壁烟囱系统的安装需求完成的结构设计。不同于常规90度正三通的直角汇接结构，85度的支管倾斜角度经过实际排烟流场验证，能够在支路接入主路时减少烟气紊流的产生，降低管路局部阻力，避免直角转角处容易出现的积灰、冷凝水滞留问题，尤其适配燃木壁炉、燃气采暖炉这类带有少量固体颗粒物与冷凝水析出的排烟工况。

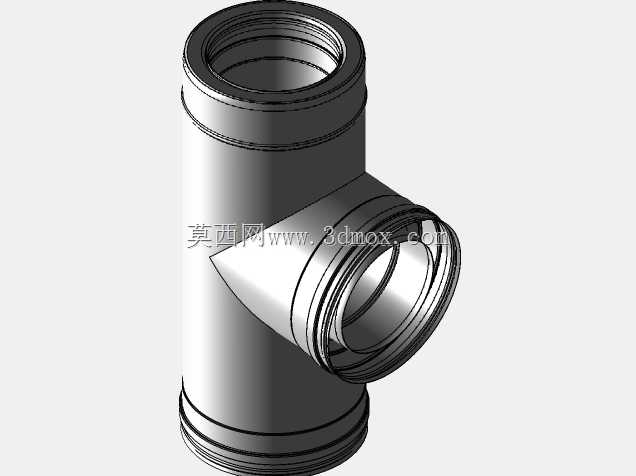

　　从结构功能来看，这款三通采用双层壁体设计，内层为烟气流通通道，外层与内层之间预留的空气夹层能够起到隔热作用，降低排烟管路外壁的表面温度，避免安装场景中周边易燃保温材料、装饰构件被高温炙烤引发安全隐患，同时双层结构也能提升管路整体的环刚度，在竖向安装叠加多段管路时，减少薄壁管件容易出现的径向变形问题。三个连接端均采用带多道环形卡槽的承插结构，安装时可直接与同规格的双壁烟囱管段插接配合，卡槽结构能够适配配套的密封卡箍与耐高温密封圈，保证管路连接位置的密封性，避免烟气泄漏到室内空间，同时承插结构也预留了合理的安装公差，能够抵消现场安装时的小幅尺寸偏差，降低现场裁切调整的工作量。

　　设计过程中，首先结合DW25管径的额定排烟流量参数，确定了支管与主立管的85度夹角取值——这个角度既能够保证支路烟气汇入主路时的流向与主路烟气上升方向的夹角足够小，减少气流对冲造成的压损，同时也能适配现场常见的侧出式设备排烟口接入需求，避免90度三通安装后支管与墙面、吊顶结构出现干涉。主立管的上下两端保持同轴设计，保证竖向安装时整段立管的直线度，不会因为三通的接入出现管段偏斜；支管的轴线与主立管轴线的交点位置经过反复调整，设置在主立管中段偏上位置，既保证支管接入后不会遮挡主立管的通流截面，也能让冷凝水顺着支管内壁流向主立管，最终汇集到管路底部的冷凝水收集装置，不会在支管位置积存造成管路腐蚀。

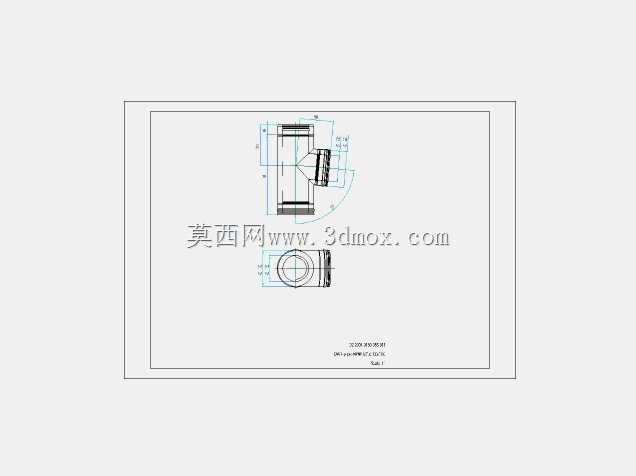

　　从安装边界尺寸来看，这款三通的主立管通径为25mm对应的标准双壁管规格，外层壁的外径尺寸与同系列DW25直管段完全一致，保证外层隔热层的连续性，不会在连接位置出现隔热断层；支管的伸出长度经过优化，在保证承插深度足够的前提下，尽可能压缩横向占用空间，适配吊顶内、设备旁这类狭小空间的安装需求。三个连接端的承插深度统一为同规格管路的标准深度，安装时无需额外测量插接尺寸，只要将配套管段插至承口根部即可保证连接强度与密封性能。管壁的过渡位置全部采用圆弧圆角过渡，没有尖锐的直角棱边，一方面能够减少应力集中，提升管件在温度交变工况下的结构强度，避免长期冷热循环出现焊缝开裂、壁体变形的问题，另一方面也能让烟气流通时的壁面摩擦阻力更小，减少颗粒物在转角位置的附着堆积，降低后期管路维护清理的频率。

　　在实际选型应用中，这款三通主要用于主排烟立管需要侧向接入单台采暖设备排烟管的场景，比如多层别墅的竖向烟囱主路，每层接入一台壁炉的排烟支管时，采用85度斜三通相比正三通能够显著提升整段管路的排烟效率，减少引风机的负载；在商用厨房的备用排烟支路接入场景中，这个角度的三通也能避免支路油烟汇入主路时出现倒灌问题。建模过程中严格遵循双壁烟囱的行业尺寸公差标准，所有配合面的尺寸精度控制在管路安装允许的公差范围内，导入装配环境后可直接与同系列的直管、弯头、防雨帽等配件完成虚拟装配，验证整体管路的布设合理性，提前排查现场安装可能出现的结构干涉问题，减少现场施工的返工量。
