DW25规格45度斜接通风排烟三通管件

　　在民用采暖排烟、商用厨房通风排油烟、工业废气有组织排放的管路布设场景中，斜向三通是实现主立管与分支管路平顺汇流、避免气流对冲产生紊流压损的核心管路连接件，这款DW25规格45度三通正是针对公称通径25mm的双壁烟囱管路系统开发的专用接驳构件。不同于常规90度正三通易在支管接入位置形成气流死角、增大排烟风阻甚至引发积油积灰堵塞的问题，45度斜接的结构设计让支管气流能够顺着主立管内的介质流动方向平滑汇入，实测在同等风机风压条件下，管路整体压损可比同规格90度三通降低30%以上，尤其适配带冷凝水收集、高温烟气排放的双层保温烟囱系统，能够有效减少支管接口位置的冷凝水倒灌、烟气滞留问题。从结构设计逻辑来看，这款三通采用等径对接结构，

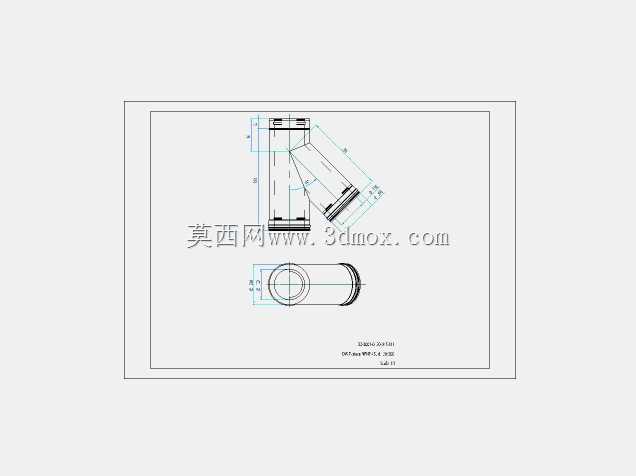

　　主通径保持上下贯通的直筒形态，支管以45度夹角从主筒体侧部斜向引出，三个连接端均预留了标准的抱箍连接卡槽与密封止口，安装时无需现场焊接，只需匹配对应规格的不锈钢抱箍与耐高温密封垫即可完成快速接驳，既能够满足新建管路的快速装配需求，也适配老旧排烟系统的局部改造替换，现场施工时不需要复杂的专用工装，普通管路安装人员即可完成操作。在安装边界与尺寸适配层面，这款三通的主筒体上下端口完全匹配DW25系列双壁烟囱的接口标准，端口的卡槽深度、止口台阶高度均与同系列直管、弯头、防雨帽等构件保持统一公差，安装时不需要额外做变径处理，支管端口同样采用同规格接口标准，可直接对接同直径的斜向支管，也可根据实际布设需求转接变径接头适配更小通径的末端管路。

　　需要注意的是，由于45度斜接的结构特性，安装时要提前核算支管引出方向的空间占用，相较于正三通，斜向支管会沿主立管轴向延伸出一定长度，在吊顶内、设备旁等狭窄空间布设时要提前预留足够的安装操作空间，避免因空间不足导致接口密封不到位引发漏烟问题。从实际使用场景的适配性来看，这款双壁结构的三通内外层之间预留了标准的保温层填充间隙，既可以填充硅酸铝保温棉实现高温烟气的隔热防护，避免管路外壁温度过高引发周边易燃材料起火风险，也能够减少高温烟气在管路内输送过程中的温降，降低冷凝水的析出量，尤其适配燃气采暖炉、生物质取暖炉、商用厨房油烟净化器前端的管路接驳场景。在结构强度设计上，筒体的弯折位置做了圆弧过渡处理，没有尖锐的应力集中角，

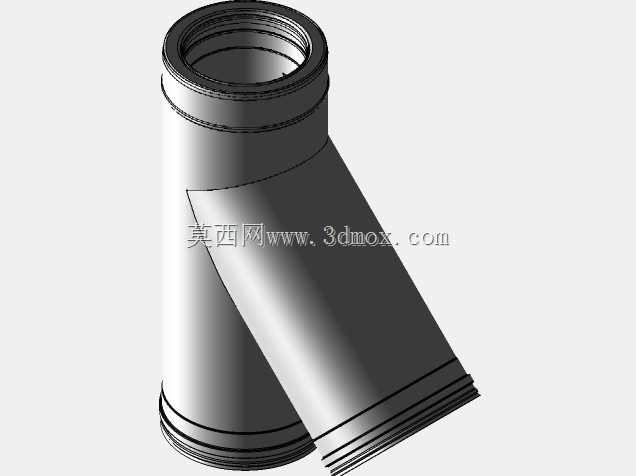

　　既能够降低板材弯折加工时的开裂风险，也能够在管路长期承受热胀冷缩形变时，避免接口位置因应力拉扯出现焊缝开裂、密封失效的问题。三个连接端口的加强卷边结构，能够提升端口的抗形变能力，即使在安装过程中受到抱箍的锁紧挤压力，也不会出现端口变形导致密封不严的问题。在管路系统的整体布局中，这款45度三通通常设置在主立管需要接出水平支管、或者斜向支管的位置，比如多层建筑的分户排烟支管接入主立管的节点，或者厨房排烟系统中灶台烟罩支管接入总排风管的位置，相较于硬接90度弯头加正三通的组合方案，采用一体式45度斜三通能够减少两个连接接口，既降低了漏烟的风险点，也减少了局部管件的风阻，能够有效降低末端风机的功率配置需求，实现长期运行的节能效果。建模过程中，这款三通的曲面过渡做了连续曲率处理，支管与主筒体的相贯线位置做了平滑的圆弧过渡，既能够保证实际生产时板材冲压、卷制的工艺可行性，也能够避免管路内部出现凸起的接缝阻碍介质流动，内部流道的顺滑度直接影响管路长期使用的积灰积油概率，平滑的过渡面能够让气流带着油烟、粉尘颗粒顺利通过，不会在接缝位置形成涡流导致杂质沉积，减少后期管路疏通维护的频次。
