双壁烟囱屋顶安装泛水板套件结构

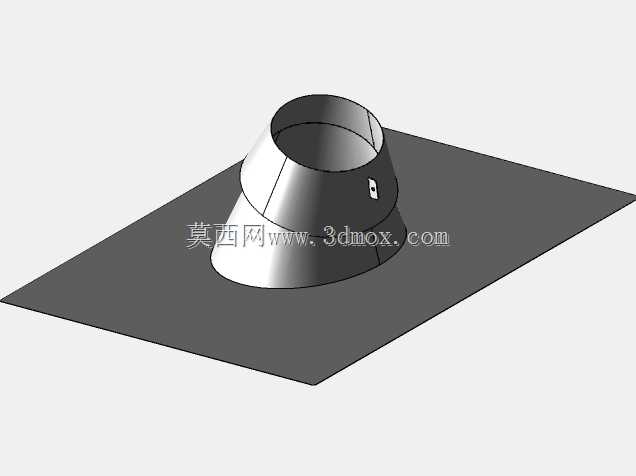

　　在民用建筑、工业厂房屋面的排烟系统布设场景中，穿屋面位置的防水密封一直是施工环节的核心管控点，这套适配双壁烟囱的泛水板套件，正是针对金属屋面、混凝土坡屋面的烟囱穿顶安装需求开发的配套构件。日常运维中，穿屋面节点如果处理不当，很容易出现雨水顺着烟囱外壁渗入室内、屋面防水层被烟囱反复热胀冷缩拉扯开裂的问题，这套构件的核心作用就是在烟囱与屋面的衔接位置形成柔性过渡密封结构，同时承担固定烟囱垂直度、分散屋面荷载的作用。从结构设计逻辑来看，整套构件分为底部贴合板与中部锥形过渡段两个核心部分，底部平板采用整板裁切成型，没有拼接焊缝，避免了拼接位置的渗漏隐患，安装时可以根据屋面的实际坡度，对平板边缘做适配性弯折，完全贴合屋面的起伏轮廓，

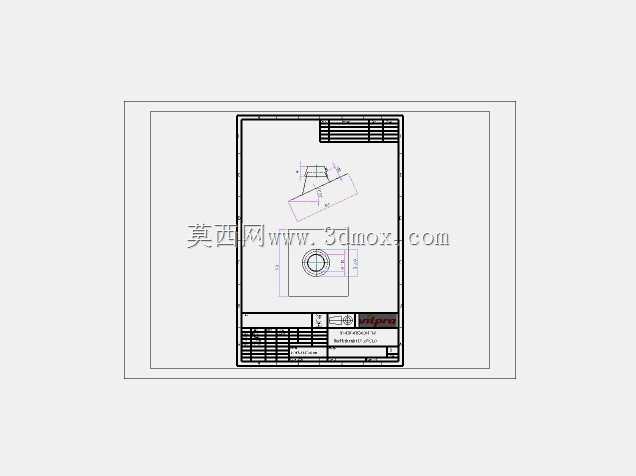

　　不管是彩钢瓦屋面的波峰波谷，还是混凝土屋面的细微不平整，都能通过配套的防水压条、密封胶实现满贴合密封。中部的锥形过渡段采用双壁结构设计，内层直接与烟囱外壁贴合固定，外层与底部泛水平板连为一体，两层之间预留的微小间隙可以适配烟囱工作时的热位移——当排烟温度较高导致烟囱筒体出现轴向、径向的热胀冷缩时，双壁结构可以允许筒体在一定范围内小幅位移，不会拉扯底部的屋面防水层，也不会让密封胶因为反复拉扯出现脱胶开裂。针对9N-4001型的适配规格，设计时已经提前匹配了对应外径的双壁vilpra烟囱安装公差，锥形段的上口内径比烟囱外径大出3mm的安装间隙，既方便现场安装时的对位调整，也能给后续的密封胶填缝预留足够的嵌缝空间，

　　不会出现间隙过小导致密封胶无法填实、间隙过大导致密封胶长期受力开裂的问题。底部泛水平板的外边缘延伸尺寸经过实际工况验证，从锥形段根部向外延伸的宽度不小于150mm，这个尺寸可以保证雨水顺着屋面流下时，不会倒灌到泛水板与屋面的衔接缝位置，即使遇到暴雨天气屋面积水短暂没过泛水板边缘，也能通过边缘打胶的密封结构阻挡积水渗入。安装边界方面，这套泛水套件要求屋面开孔尺寸比锥形段下口外径大20-30mm，给现场安装的对位调整预留操作空间，开孔边缘的屋面防水层需要上翻至泛水板下方至少50mm位置，通过压条固定后再打耐候密封胶，形成两道防水屏障。锥形段上口位置与烟囱外壁的固定，采用侧面的自攻螺丝点位固定，固定点位做了沉台设计，

　　螺丝安装后不会突出外壁，方便后续包裹防水铝箔胶带，避免螺丝位置出现锈蚀渗漏。不同于传统的现场手工弯折泛水板，这套预制的泛水套件所有弯折位置都做了圆弧过渡处理，没有直角折边的应力集中点，长期在户外高低温交替、紫外线照射的工况下，不会出现折边位置开裂的问题。双壁结构的中间空腔还能起到一定的隔热作用，减少烟囱高温向屋面防水层的传导，避免防水层长期处于高温环境下加速老化。在实际项目选型时，只要确认烟囱的外径规格、屋面的材质类型，就可以直接选用对应型号的泛水套件，不需要现场进行复杂的钣金弯折加工，能大幅缩短屋面施工的周期，也能减少现场加工带来的尺寸误差、密封不到位的隐患。针对不同坡度的屋面，底部平板的柔性弯折范围可以适配0-45度的屋面坡度，不需要额外定制坡度适配件，通用性更强。锥形段的锥度设计也经过优化，不会在烟囱根部形成积水积灰的平台，雨水落在锥形面上可以顺着坡面自然流到屋面上，不会长期滞留导致构件锈蚀。
