双壁烟囱配套环形密封装饰构件

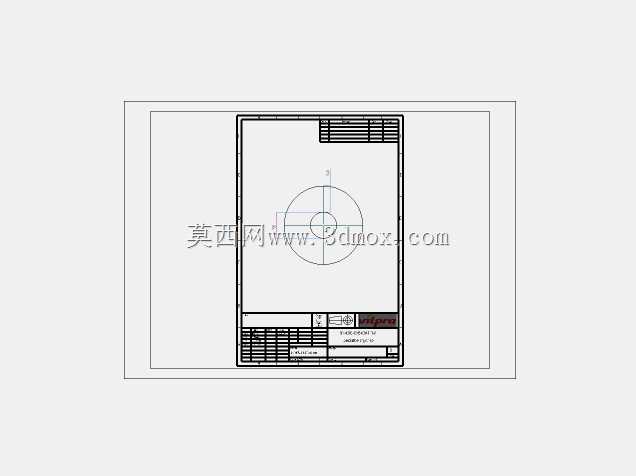

　　在商用厨房排烟、工业废气集中排放、高层住宅公共烟道系统的现场安装作业中，这类环形构件是双壁预制烟囱系统里极易被忽略但直接影响系统外观完整性与密封可靠性的配套零件。不少现场施工人员在对接维尔普拉系列双壁烟囱管段时，经常会遇到管段对接处外壁存在拼接缝隙、穿墙位置预留洞口与管体外径存在间隙的问题，若直接打密封胶处理，不仅胶层外露易积灰老化，后期检修拆解管段时还会破坏密封层，重复施工成本极高，这类环形装饰构件就是针对这类现场痛点设计的配套结构件。从结构形态上看，该构件为等厚度扁平环形结构，内孔尺寸与对应规格双壁烟囱的外管壁直径做间隙配合设计，单边配合间隙控制在0.2-0.5mm区间，既可以保证构件能顺利套入管体，不会因为加工公差出现卡滞，也能避免间隙过大导致的晃动、错位问题；外圆直径则根据安装场景做了差异化设计，用于管段对接位置的款式，外圆比管体外径大30-40mm，刚好可以完全覆盖两根管段对接时的抱箍或翻边结构，把金属拼接的缝隙完全遮挡在构件背面；用于穿墙安装位置的款式，外圆直径比墙体预留洞口直径大20-30mm，能够完全遮盖洞口边缘的水泥毛边、填充缝隙，不需要额外做洞口收边处理。设计阶段首先考虑的是现场安装的便捷性，整个构件采用分体卡扣式结构（部分小规格款式为整体开口弹性结构），不需要提前套入管体，哪怕是已经完成固定的烟囱管段，也可以直接在目标位置卡装固定，不需要拆解已安装的管段，大幅降低后期整改的施工难度。构件与管体接触的内圈位置设计了一圈浅槽，

　　可嵌入耐高温硅橡胶密封条，当构件卡装到位后，密封条会紧贴管体外壁，一方面可以阻挡外部的灰尘、蚊虫从缝隙进入管体保温层（双壁烟囱夹层多为岩棉保温材质，一旦进灰进水会大幅降低保温效果，还会出现冷凝水渗漏问题），另一方面可以避免金属构件与管体外壁直接硬接触，在系统运行产生振动时不会出现金属碰撞异响，也不会因为长期摩擦破坏管体表面的防腐涂层。从安装边界来看，该构件的厚度控制在3-5mm，突出墙面或管体表面的尺寸极小，不会额外占用烟道周边的安装空间，哪怕是在吊顶内部、管道井这类空间局促的安装位置，也不会和周边的龙骨、管线产生干涉。构件表面做了与烟囱管体一致的哑光防腐处理，安装完成后与整个烟囱系统的外观保持统一，没有突兀的拼接痕迹，

　　在明装的商业厨房、外露的工业排烟管道场景下，不需要额外做装饰遮挡就能满足外观验收要求。实际选型过程中，需要先确认对应烟囱管段的实际外径，不能仅凭标称管径选型，因为不同厂家生产的双壁烟囱，哪怕标称直径一致，实际外管壁尺寸也会因为保温层厚度、板材厚度的差异出现偏差，一旦内孔尺寸选小了，会出现卡装不到位的问题，选大了则会出现缝隙过大、固定不牢的情况。另外还要根据使用场景确认材质，普通室内厨房排烟场景选用常规镀锌板材即可，若是用于室外排烟系统、或者排放带有弱腐蚀性的工业废气场景，则需要选用304不锈钢材质的款式，避免长期使用出现锈蚀问题。在建模过程中，需要重点控制内孔的圆度公差，因为烟囱管体多为卷焊成型，圆度存在一定的制造误差，

　　内孔不能设计成绝对的理想圆形，要预留适当的公差补偿量，同时卡扣结构的弹性变形量要经过校核，保证安装时不需要借助专用工具就能徒手卡装到位，且卡装后不会因为温度变化出现脱落——毕竟烟囱系统运行时，管体温度会升高到几十甚至上百摄氏度，金属构件会出现热胀冷缩，如果卡扣的过盈量设计不合理，高温下容易出现松动滑落的问题。不少设计新手在做这类配套构件时，往往只关注外观的环形尺寸，忽略了背面的密封槽、卡扣弹性量这些细节，导致加工出来的零件要么装不上，要么装上之后密封效果差、容易脱落，反而给现场施工增加了额外的调整工作量。这类构件虽然在整个排烟系统里的成本占比极低，但是直接影响整个系统的安装观感和长期使用的密封可靠性，尤其是在明装的排烟系统中，细节处的配件完整度往往是项目验收时的重点检查项。
