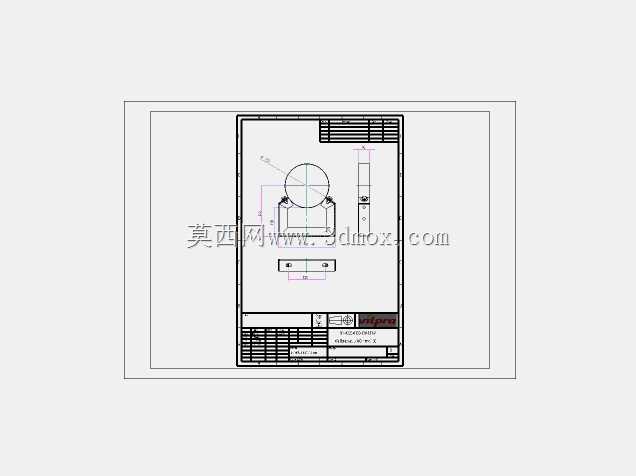

L100规格双壁烟囱墙面固定支架结构

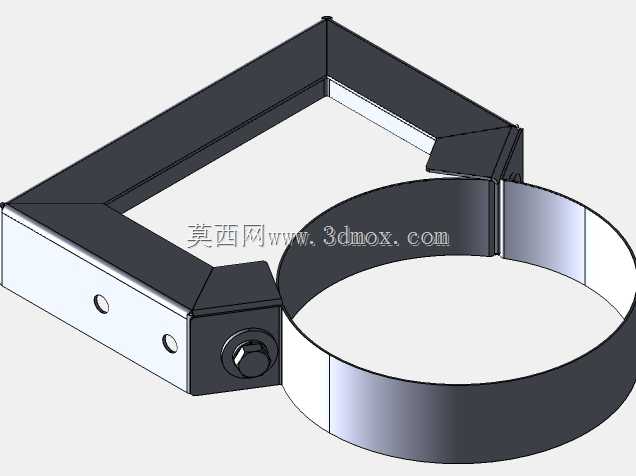

　　在民用采暖、商用厨房排烟以及工业小型通风系统的管线布设场景中，竖向或横向延伸的金属烟囱管道往往需要依托建筑墙体完成可靠固定，避免管道因自重、风压或热胀冷缩产生位移、变形甚至接口脱落的问题，这款长度100mm的墙壁固定支架正是针对这类安装需求开发的专用支撑构件。从结构组成来看，该支架分为墙体连接段与管道抱紧段两个核心功能部分，墙体连接段采用折弯成型的直角金属框架结构，框架的两个安装面上预留了标准圆形螺栓过孔，可直接通过膨胀螺栓与混凝土、砖混结构的墙体完成刚性连接，100mm的连接臂长度刚好适配常规外墙保温层厚度与管线安装的安全间距要求，既不会因臂长过短导致管道贴墙无法预留热膨胀间隙，也不会因臂长过长增加支架受力弯矩、

　　降低整体承载稳定性。管道抱紧段采用半开式金属抱箍结构，抱箍的一端通过铰接销轴与墙体连接框架相连，另一端通过锁紧螺栓实现抱箍的开合与抱紧力调节，这种结构设计在现场安装时无需从管道端部穿套，可直接在管线的任意安装位置完成抱箍的扣合与锁紧，大幅降低了现场施工的操作难度，尤其适合已完成初步拼接的长段烟囱管线的中途固定作业。抱箍的内径尺寸匹配对应规格的双壁金属烟囱外径，抱箍内壁与管道外壁的接触面积经过优化，既可以保证抱紧时的摩擦力足够抵抗管道的轴向滑移与径向晃动，又不会因局部压强过大对双层烟囱的外壁保温层造成压损。在设计细节上，墙体连接框架的折弯处做了加强压边处理，避免长期承重后折弯位置出现应力开裂，铰接位置的销轴采用防脱结构，

　　防止安装过程中销轴脱落造成零件遗失，锁紧螺栓选用标准外六角紧固件，现场施工时使用常规扳手即可完成锁紧操作，无需配备特殊工具。从安装边界来看，该支架完成固定后，管道中心与墙体表面的距离保持在固定值，管线排布时可提前根据该尺寸预留安装空间，避免与墙面其他附属构件产生干涉；支架整体采用金属材质制作，表面做了防锈处理，可适应厨房高湿、采暖系统高温以及户外露天的使用环境，不会因长期使用出现锈蚀失效的问题。在实际工程应用中，这类支架通常按照1.5米至2米的间距沿烟囱管线走向均匀布置，在管道转弯、变径以及接口位置可适当加密布置，以提升管线整体的结构稳定性；相较于传统的现场焊接支架，这种标准化的预制支架无需现场动火作业，安装效率提升60%以上，

　　同时固定力的一致性更好，不会因现场焊接工人的技术差异导致支架承载能力参差不齐。针对双壁烟囱的使用特性，支架的抱箍位置特意避开了双层管道的接口密封区域，抱紧力作用在管道的结构层位置，不会对接口处的密封填料造成挤压，有效保障了烟囱管线的密封性能，减少排烟过程中的废气泄漏风险。
