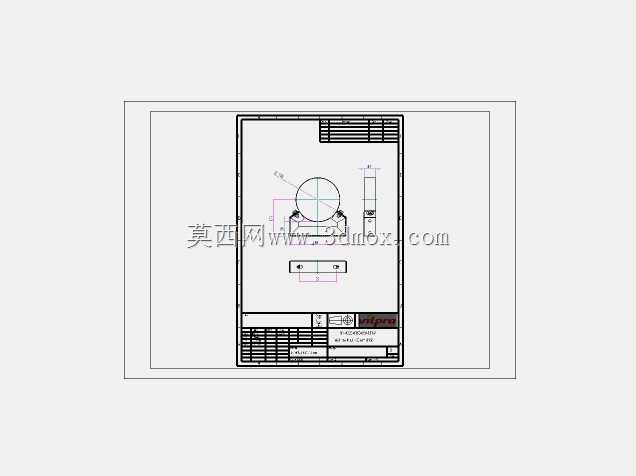

50mm管径双壁烟囱墙壁固定支架结构

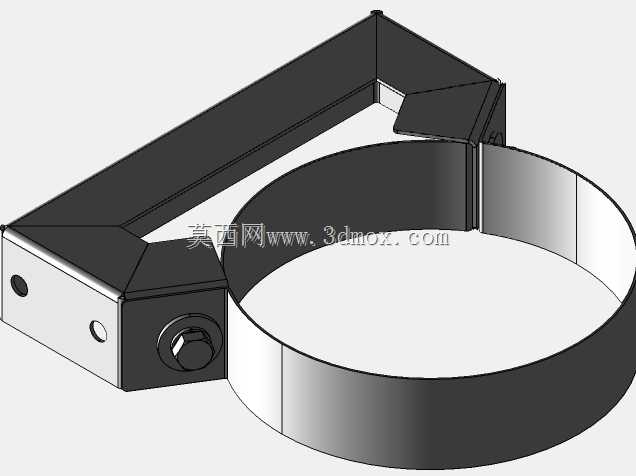

　　在民用采暖、商用通风以及小型工业排烟系统的管路布设作业中，管道沿墙体的固定支撑是影响管路长期运行稳定性的核心环节，尤其是针对双层保温烟囱这类对安装同轴度、承重载荷有明确要求的管路构件，配套的墙壁固定支架需要同时兼顾夹持可靠性、安装便捷性与结构强度，避免长期使用后出现管路移位、保温层变形、接口密封失效等问题。这款适配50mm规格管径的墙壁固定支架，正是针对小口径双层保温烟囱的贴墙安装场景设计，可直接将竖向或横向布设的烟囱管路牢靠固定在建筑墙体表面，分担管路自身重量与运行过程中产生的振动载荷，减少管路接口处的应力集中。从结构设计逻辑来看，该支架采用分体式组合结构，分为墙体安装座与环形抱箍两个核心功能部分，其中墙体安装座为L型折弯结构，

　　垂直于墙面的折边预留了标准安装孔位，可通过膨胀螺栓直接与混凝土、砖混墙体完成刚性连接，平行于墙面的折边则作为抱箍的连接承载面，通过螺栓组件实现与抱箍部分的锁紧固定。环形抱箍采用开口式设计，适配双层烟囱的外壁尺寸，抱箍与安装座的连接位置设置了加强折弯结构，可有效提升连接处的抗扭、抗弯折性能，避免在管路承重状态下出现连接部位变形开裂的问题。实际安装过程中，操作人员可先将L型安装座固定在墙体预设点位，调整好安装高度与水平度后，将开口抱箍环套在烟囱外壁的对应位置，再通过锁紧螺栓将抱箍与安装座连接紧固，整个安装流程无需对烟囱本体进行焊接、打孔等二次加工，不会破坏烟囱的双层保温结构，也能适配现场安装时的小幅尺寸偏差调整。从安装边界尺寸来看，

　　该支架适配的烟囱外径为50mm规格，L型安装座的贴墙折边长度可满足常规膨胀螺栓的安装间距要求，抱箍锁紧后与墙体之间的预留距离可保证烟囱外壁与墙面之间留有足够的间隙，避免烟囱运行时的表面温度直接传导至墙面，降低墙面饰面受热变形的风险，同时也能为管路的热胀冷缩预留微量的位移空间，避免热应力直接作用在支架连接部位。在功能特性层面，该支架的抱箍内壁与烟囱外壁接触面积充足，锁紧后可提供足够的静摩擦力，防止管路因自身重量出现下滑移位，同时连接部位的螺栓组件采用标准紧固件，后期维护时可方便地进行松紧调整或部件更换，适配长期户外或室内安装场景下的维护需求。不同于普通单管夹类固定件，这款支架针对双层烟囱的结构特点做了承载强化设计，

　　L型安装座的折弯处设置了三角加强结构，可大幅提升支架的整体承重能力，即使在管路竖向布设长度较长的场景下，也能通过多组支架的分段固定，保证整条烟囱管路的直线度与安装稳定性，避免管路出现倾斜、接口错位等问题。在实际工程应用中，这类小口径双层烟囱常被用于家用壁挂炉排烟、小型商用设备通风排气、实验室通风管路布设等场景，对应的墙壁固定支架不仅要满足静态承重要求，还要能承受设备运行时传递到管路的小幅振动，该支架的刚性连接结构可将振动载荷直接传递到墙体，减少管路自身的振动幅度，降低振动带来的连接松动风险。设计过程中，结构工程师重点考量了安装便捷性与结构强度的平衡，没有采用一体化焊接的不可调结构，而是通过分体式螺栓连接的方式，既降低了零部件的加工难度，也让现场安装时的调整空间更大，操作人员可根据现场墙面的平整度、管路的实际布设位置，微调抱箍与安装座的相对角度，保证抱箍与烟囱外壁完全贴合，避免出现局部应力集中的问题。同时，支架的所有棱角位置都做了折弯圆弧处理，避免安装过程中划伤施工人员，也减少了应力集中导致的部件断裂风险，整体结构没有多余的冗余设计，每个结构部分都对应明确的功能需求，完全围绕小口径双层烟囱的贴墙固定场景做针对性优化，可直接适配对应规格的成品烟囱安装，无需额外定制加工连接件，能有效缩短现场施工的周期，降低管路安装的综合成本。
