DW50双壁烟道阻尼调节装置结构设计

　　在民用建筑集中排烟、工业通风排气的管路系统中，管路内部气流的压力波动、倒灌串味一直是困扰管路设计的常见问题，DW50规格的阻尼装置正是针对公称通径50mm的双壁金属烟道管路开发的气流调节构件，这类构件在高层住宅厨卫排烟支管、小型工业设备排气支路、实验室通风柜末端管路中都有大量应用场景，核心作用是通过可调的阻尼结构平衡管路各支路的压损，避免单支路风量过大或过小，同时在管路停机时阻断气流反向倒灌，减少串味、倒风的问题。

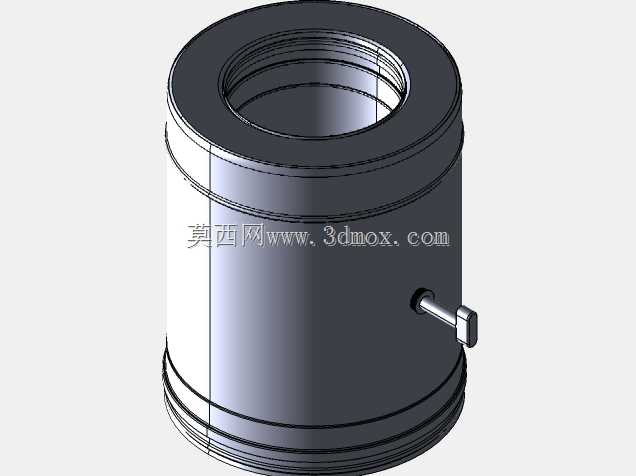

　　从结构设计逻辑来看，该阻尼装置采用同轴双层套筒的主体结构，外层套筒承担结构支撑与管路连接的作用，上下两端均加工有标准外螺纹结构，可直接与同规格的双壁烟道管件旋合连接，无需额外的转接法兰，安装时仅需在管路断口处对准螺纹旋紧即可，大幅降低现场安装的工时成本。内层套筒为阻尼流道的核心构成，与外层套筒之间预留有均匀的环形间隙，这一间隙一方面可作为双层烟道的隔温层，减少高温烟气对外层管路的热传导，避免外层管壁温度过高带来的安全隐患，另一方面也可容纳阻尼调节机构的传动部件，避免调节构件直接接触带油污、杂质的烟气，降低构件卡滞的概率。

　　侧面伸出的调节拨杆是该阻尼装置的操作端，拨杆与内层套筒内的阻尼翻板通过转轴刚性连接，拨杆转动时可直接带动翻板在0-90度范围内转动，通过改变翻板的开合角度调整管路内部的通流面积，进而实现管路阻尼值的连续调节。设计时特意将拨杆的转动阻尼设置在合适区间，既不会因为管路内气流的脉动冲击导致拨杆自行转动改变开度，也不会让运维人员调节时需要施加过大的操作力，拨杆末端做了扁平化的防滑处理，徒手即可完成开度调整，无需借助额外工具。

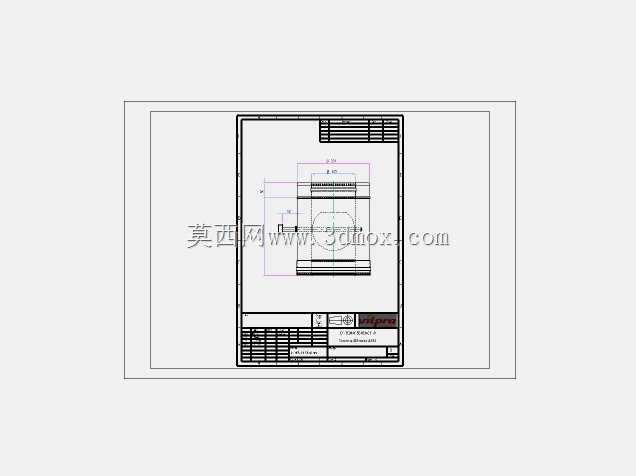

　　从安装边界尺寸来看，该阻尼装置的主体外径与同规格双壁烟道的外层管径保持一致，安装后不会出现管路外径突变的问题，可适配现有标准的管路固定卡箍、穿墙套管等配套配件，装置整体的轴向长度控制在1.5倍公称通径范围内，安装时不需要在管路上预留过长的安装空间，即使是在吊顶内、设备旁等狭窄的管路布设空间内也能顺利完成装调。装置的进出口螺纹同轴度公差控制在0.1mm以内，旋合安装后不会出现管路偏心错位的问题，可有效保证管路连接后的密封性，减少烟气泄漏的风险。

　　在功能特性的设计考量上，该阻尼装置的所有过流部件均采用与烟道管路一致的金属材质，可耐受长期120℃以内的烟气温度，短时可承受180℃的高温烟气冲击，完全满足厨卫排烟、常规工业排气的温度工况要求。阻尼翻板的边缘做了卷边处理，与内层套筒内壁的间隙控制在0.5mm以内，在翻板完全关闭时可实现良好的隔气效果，有效阻断不同支路之间的气流串流，翻板转轴处采用自润滑的耐磨衬套，即使长期接触带油污的烟气，也不会出现转轴锈蚀、卡滞的问题，可保证上万次调节操作后仍能顺畅动作。

　　针对双壁烟道的特殊结构，该阻尼装置的双层套筒之间采用端部压合密封的工艺，不需要额外添加密封垫片即可保证夹层的密封性，避免夹层内进入油污、冷凝水造成结构腐蚀，同时双层结构的设计也让装置整体的结构强度远高于单壁阻尼构件，在管路安装、后期运维过程中不容易受外力挤压出现变形，可适配明装、暗埋等不同的管路布设场景。在实际选型应用中，该规格阻尼装置主要匹配公称通径50mm的双层金属排烟管路，可根据管路系统的实际压损需求调整翻板开度，在系统调试阶段逐一调整各支路的阻尼值，保证各支路的排风量达到设计要求，避免出现远端支路排风不足、近端支路风量过大的问题，在系统投入使用后，也可根据实际使用需求随时调整开度，适配不同工况下的排风需求。
