DW50双壁烟囱顶盖结构设计

　　在民用采暖、商用厨房排烟以及小型工业废气排放的竖向排烟系统中，顶部的顶盖构件是整个管路系统最容易被忽略但直接影响系统运行稳定性的部件，这款DW50规格的双壁烟囱顶盖，就是针对外径50mm级别的双壁保温烟囱管路做的配套端部构件。从实际工况来看，竖向布置的烟囱管路长期暴露在室外环境，需要同时解决几个核心问题：一是阻挡雨水、落叶、杂物直接落入管道内部造成管路堵塞，二是不能过度阻碍烟气的顺畅排出，避免排烟背压升高导致燃烧设备供氧不足、烟气倒灌，三是要匹配双壁烟囱的结构特性，兼顾内外层管壁的连接定位，避免内外层错位影响保温效果。

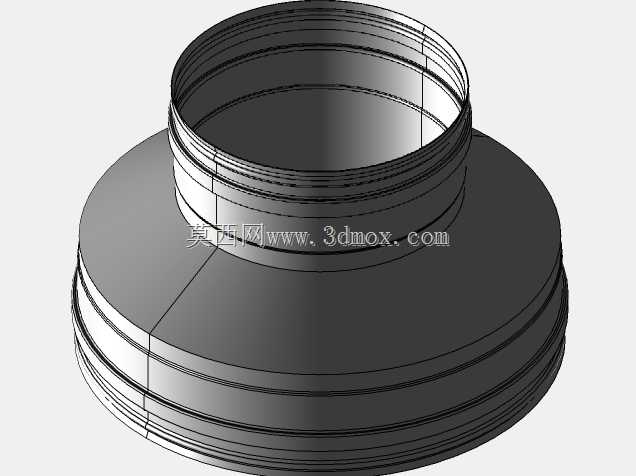

　　这款顶盖的整体结构采用阶梯式变径设计，下部是与双壁烟囱管端匹配的承插连接段，该段做了多层环形凸筋结构，安装时可以直接套入烟囱管的端部，凸筋结构一方面可以增加连接时的接触摩擦力，提升连接的紧固性，避免大风天气下顶盖被吹落，另一方面可以形成多道密封阻隔，减少雨水顺着连接缝隙渗入内外管壁夹层的概率。承插段的尺寸严格匹配DW50系列双壁烟囱的内外径参数，安装时不需要额外做裁切调整，直接插接后配合卡箍即可完成固定，安装边界清晰，不会出现与同规格管路配件干涉的问题。

　　顶盖的上部挡水部分采用大直径圆盘式结构，圆盘边缘做了向下的翻边处理，雨水落在顶盖表面后会顺着翻边直接滴落至烟囱外部，不会沿着顶盖下表面流到管道接口位置。考虑到双壁烟囱的保温需求，顶盖在对应内外管壁的位置做了分层支撑结构，安装后可以同时顶住内层排烟管的端面和外层保护管的端面，让内外层管壁保持固定的同轴间距，避免运输或者安装过程中内外管错位挤压夹层内的保温材料，保证整段烟囱的保温性能一致，减少烟气在管内流动时的温降，避免低温环境下烟气结露腐蚀管壁。

　　从设计思路上看，这款顶盖没有采用传统伞状顶盖的大角度斜面设计，而是采用了低弧度的顶面造型，一方面可以降低风阻，在高层建筑屋面或者开阔地带安装时，减少强风对顶盖的侧向推力，降低管路连接部位的载荷，另一方面低弧度顶面不容易堆积积雪，北方冬季降雪时积雪可以顺着斜面自然滑落，不会因为积雪过重导致顶盖变形或者压坏管路。在排烟通道的设计上，顶盖与管道端面之间预留了均匀的环形排烟间隙，烟气从管道上升后可以顺着环形间隙向四周排出，不会因为顶盖的遮挡形成排烟阻力，同时这种侧向排烟的结构也能避免大风天气下气流直接灌入管道形成倒灌，当外部有横向强风时，气流会在顶盖下方形成负压区，反而能辅助管路内的烟气抽出，提升排烟效率。

　　在实际选型应用中，这款顶盖适配所有同规格的DW系列双壁烟囱配件，包括带检查口的管段、转向接头、排水底座等构件，整个管路系统的配件连接尺寸统一，现场安装时不需要做二次加工，能够大幅缩短施工周期。针对不同的使用场景，比如家用燃气采暖炉的排烟、商用燃气灶具的排烟、小型生物质锅炉的排烟管路，这款顶盖都能满足使用要求，其结构强度可以承受常规的室外环境载荷，不需要额外做防护加固。很多现场安装的案例中，施工人员经常会用自制的铁皮盖板代替专用顶盖，往往会出现密封不严漏雨、遮挡排烟路径导致排烟不畅、大风天气脱落等问题，而这种标准化设计的专用顶盖，从结构上规避了这些现场常见的问题，连接位置的配合精度高，长期使用也不会出现松动移位的情况。

　　从结构细节来看，顶盖的所有转角位置都做了圆弧过渡处理，没有尖锐的棱角，一方面是加工过程中可以减少板材的应力集中，提升构件的整体结构强度，另一方面现场安装时也能避免划伤施工人员，提升安装作业的安全性。承插段的长度经过优化，既保证了足够的插接深度让连接足够稳固，又不会因为插入过深挤占管道内的排烟通径，不会对烟气的流动造成额外的阻力。顶盖下部的环形挡边高度经过测算，即使在暴雨天气下，雨水顺着顶盖边缘流淌时也不会越过挡边流入管道内部，挡边与管道外壁之间预留了微小的排水间隙，即使有少量冷凝水附着在顶盖下表面，也可以顺着间隙排出，不会积存到连接位置造成腐蚀。
