DW50双壁管路配套底盖结构设计

　　在民用商用排烟管路系统的现场安装作业里，这类适配DW50规格的底盖属于管路末端密封与承重衔接的核心配套部件，多数应用场景集中在预制式双层保温排烟系统的竖向管段底部，承担着封堵管路下端、承接管段凝液、固定管路安装基准的多重作用，和同系列的底座插头、检查口、横向排水件等部件配合，能组成完整的双层排烟管路网络，常见于燃气采暖设备、商用厨房排烟系统、工业低温废气排放管路的布设场景中。

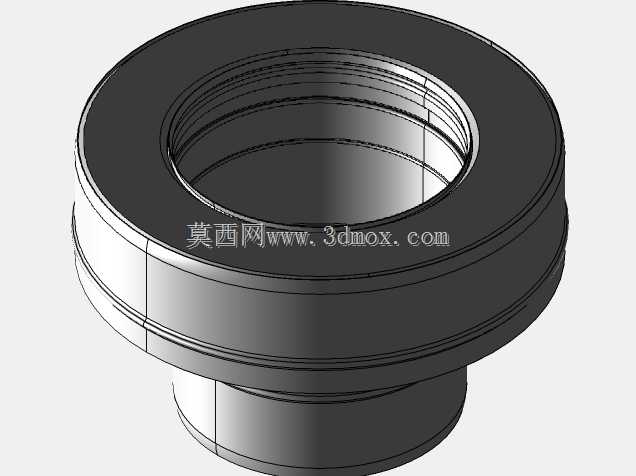

　　从实际功能特性来看，这款底盖采用台阶式嵌套结构设计，上部大直径段的内径刚好匹配DW50规格双壁管的外管外径，下部小直径凸台可嵌入对应规格的固定底座或者转向接头内，安装时不需要额外加工适配坡口，直接承插后配合配套卡箍就能完成密封固定，能大幅缩短现场管路拼接的作业时长。双层壁的结构设计对应双壁管路的夹层空间，安装后可以保证外管的保温夹层在底部位置完全封闭，避免夹层内进入杂物、雨水或者飞虫，同时也能阻断夹层内的气流窜动，提升整个排烟管路的保温隔热效果，减少高温烟气输送过程中的热量损耗，也避免外管表面温度过高带来的安全隐患。

　　设计过程中首先要匹配DW50系列管路的统一安装尺寸规范，上部承口的内径公差控制在小间隙配合区间，既保证管路插入时的顺畅度，又能避免间隙过大导致的密封失效，承口内壁预留的环形凹槽可以嵌入配套的硅橡胶密封圈，当管路插入后密封圈被挤压填充配合间隙，能实现烟气侧的零泄漏，即使管路内存在一定的正压或者负压工况，也不会出现烟气溢出或者外界空气倒灌的问题。下部的定位凸台高度经过实际安装验证，刚好能卡入标准安装底座的定位槽内，安装后底盖不会出现径向转动或者轴向窜动，能为上方整段竖向管路提供稳定的底部支撑，避免长管段安装后出现倾斜移位的问题。

　　从安装边界来看，这款底盖的最大外径对应DW50双壁管的外管尺寸，安装时需要在底部预留的安装空间只需要比最大外径大20mm左右即可，不需要额外的大尺寸操作空间，适合在吊顶内、设备旁狭窄空间内完成安装作业。底盖的底部端面为平整结构，可以直接贴合在墙面固定支架或者混凝土基础面上，配合两个对称的安装耳片就能完成底部固定，不需要额外焊接或者粘接固定件，后期如果需要检修管路底部，只需要拆卸卡箍就能将底盖取下，不会破坏原有管路的整体结构。

　　实际工况下，这类底盖还要考虑长期接触烟气凝液的耐腐蚀问题，结构设计时所有转角位置都采用圆角过渡，避免应力集中导致的部件开裂，同时内壁的光滑曲面设计可以让凝结在管壁的液体顺着内壁流到底部的集液位置，配合同系列的带排水管配件就能及时将凝液排出，避免凝液长期积存在管路底部腐蚀部件，延长整个管路系统的使用寿命。在和同系列其他配件的适配性上，这款底盖的连接尺寸完全遵循维尔普拉系列双壁烟囱的统一安装标准，可以和同规格的阻尼器、中间支架、顶盖等部件任意组合搭配，不需要单独做尺寸适配，能满足不同走向、不同长度排烟管路的布设需求，不管是竖向直排、横向侧排还是带转向的管路布局，都能通过配套配件的组合完成安装。
