DW50规格管路配套底座封堵接头结构

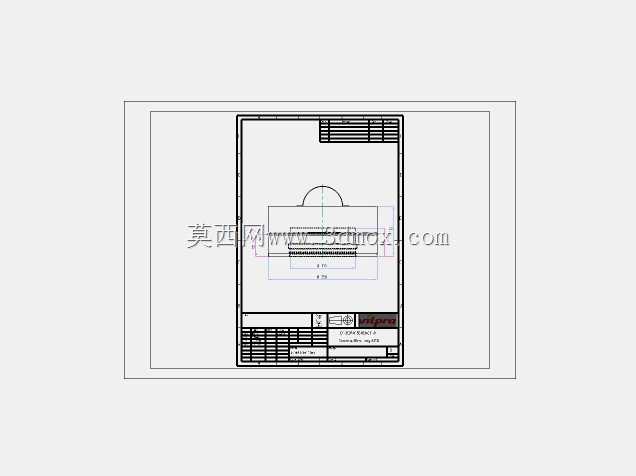

　　在民用厨卫排烟、工业通风排气、小型设备废气导排这类管路布设场景里，管径50mm的圆形管路是应用占比极高的通用规格，这类管路在布设过程中，经常会遇到预留接口暂时闲置、支路末端需要封闭、检修段端口需要临时封堵的需求，普通的封堵件往往只考虑密封性能，忽略了现场拆装、临时移位、后期接驳的操作便利性，这款DW50规格的底座封堵接头，就是针对这类实际工况做的定向结构优化。从结构设计逻辑来看，这款接头采用了分体组合式的圆柱主体结构，下半段为适配标准DW50管径的插入式配合段，外圆尺寸严格匹配对应管路的内壁公差，配合段外壁预留了多道环形密封槽，安装时可以搭配对应规格的橡胶密封圈，实现封堵后的气密性要求，避免管路内的烟气、

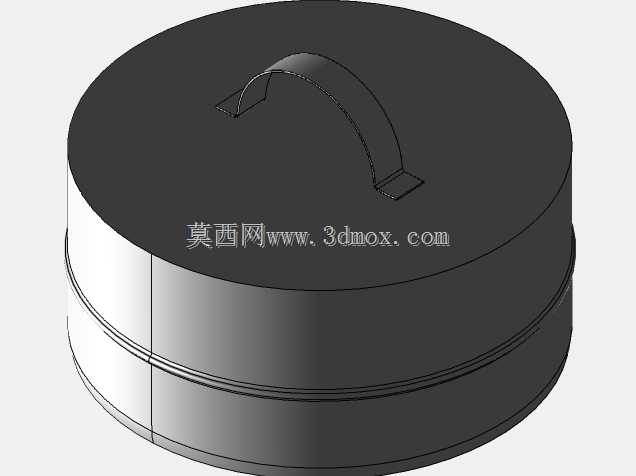

　　废气或者冷凝水从封堵位置渗漏。上半段为直径略大于管路外径的压合端盖，端盖边缘做了小尺寸的圆弧倒角，安装到位后端盖会完全贴合在管路的端面位置，既可以起到轴向定位的作用，避免封堵件过度插入管路内部造成后期取出困难，也能遮挡管路端面的切割毛刺，防止现场安装人员被锐边划伤。最具实用性的结构是端盖顶部集成的一体式拱形提手，这个提手和端盖主体做了一体化的结构设计，两个固定脚直接和端盖顶面融合，没有额外的装配缝隙，既不会出现分体提手脱落的问题，拱形的握持空间也足够成年人手指伸入，不管是安装时将封堵件压入管路端口，还是后期需要拆除封堵接驳支路时，都可以直接握持提手施力，不需要额外借助撬棍、螺丝刀这类工具撬动端盖，能大幅降低现场拆装的操作难度，

　　也避免了撬动过程中损坏管路端面或者封堵件本身。在安装边界的尺寸控制上，这款接头的整体轴向高度做了严格的压缩，压合端盖的外伸高度控制在合理范围内，就算是在吊顶内部、设备夹层这类狭小空间里安装，也不会因为封堵件突出过高和周边的结构件产生干涉，适配狭小空间内的管路布设需求。主体的壁厚设计参考了双壁管路的强度要求，整体采用等强度的壁厚分布，配合段的壁厚满足反复插拔的结构强度要求，不会因为多次拆装出现开裂、变形的问题，端盖部分的壁厚略厚于配合段，保证压合和提拉过程中的结构刚性，不会因为施力出现端盖翘曲、密封失效的情况。从实际使用的场景延伸来看，这款接头除了作为永久封堵件使用之外，也可以作为管路施工过程中的临时防护件使用，

　　在管路布设完成但设备还未接驳的阶段，安装上这个封堵件可以避免施工现场的水泥块、灰尘、杂物掉入管路内部造成管路堵塞，减少后期管路吹扫清理的工作量，尤其是在高层住宅厨卫排烟管的施工过程中，这类临时封堵的需求非常普遍，带提手的结构也方便施工人员在后期接驳烟机的时候快速拆除，不会出现封堵件掉落到烟道内部难以取出的问题。针对vilpra系列同规格的烟囱类管路，这款接头的配合尺寸做了专门的适配，不需要额外做尺寸修改就可以直接安装使用，密封槽的位置也对应该系列管路的密封位设计，安装后可以满足负压管路的密封要求，不会出现排烟时漏风、串味的问题。结构建模过程中，对所有的转角位置都做了圆角过渡处理，没有尖锐的直角棱边，一方面是减少注塑或者机加工过程中的应力集中，提升零件的结构强度，另一方面也避免安装过程中割伤操作人员的手部，符合现场施工的安全要求。提手的拱形弧度做了人机工程学的优化，握持时的受力面贴合手指的弯曲形态，提拉施力的时候不会出现硌手的情况，就算是需要较大力拔出封堵件的时候，也能保证施力的舒适性。
