得伟DWS727推拉式斜切锯高精度结构

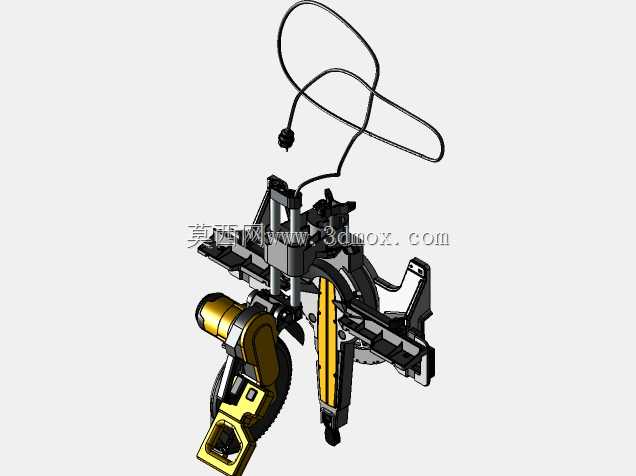

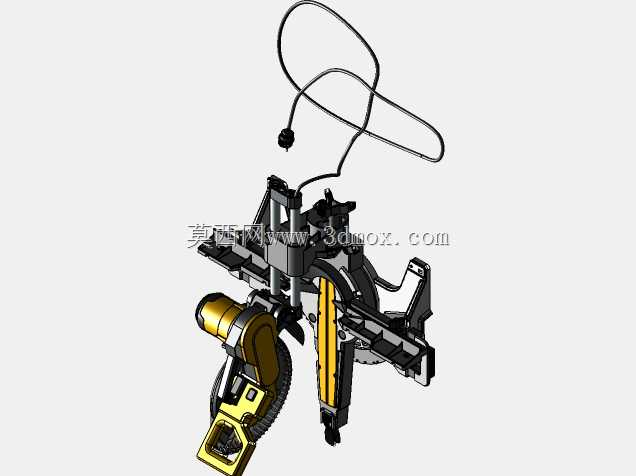

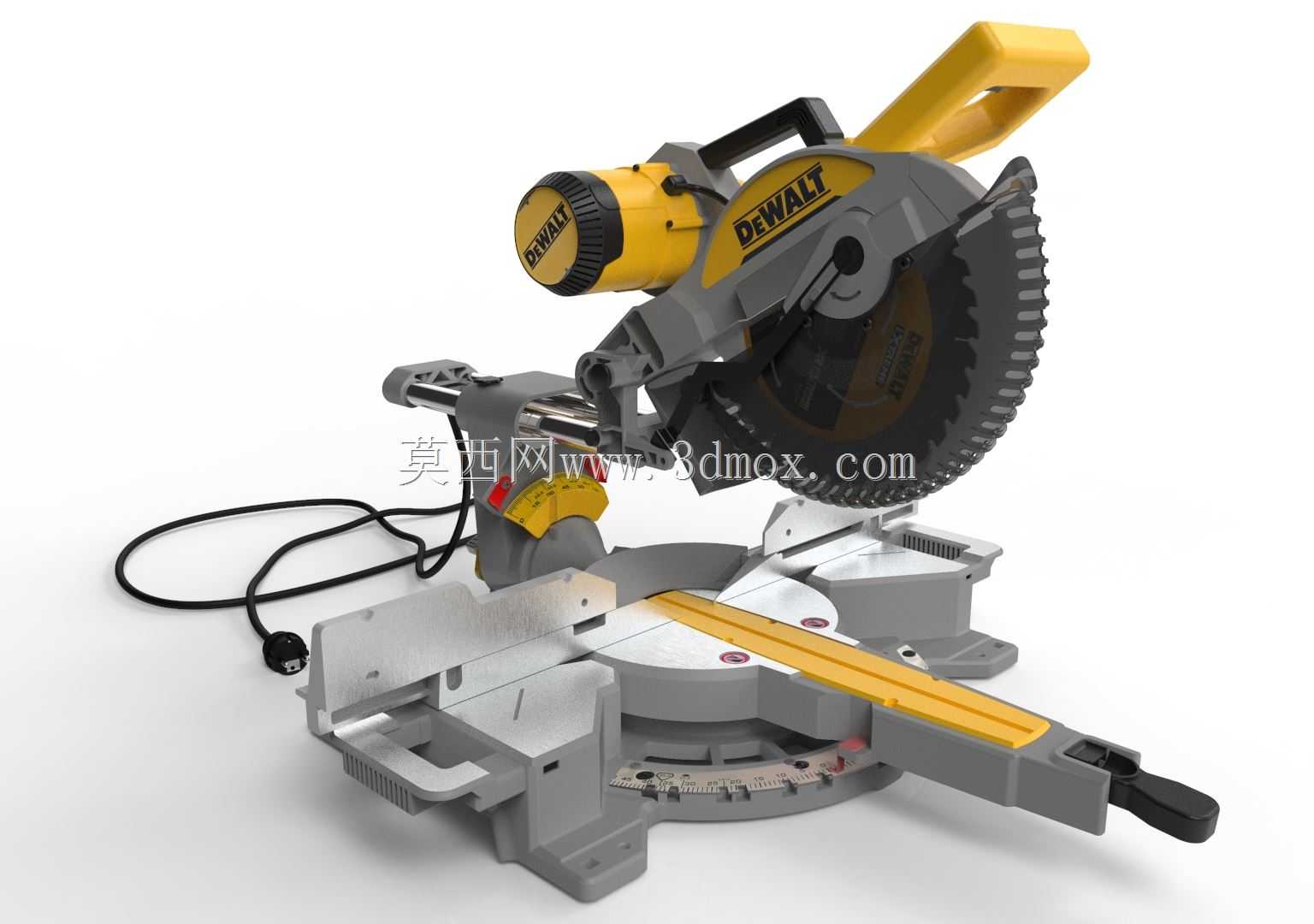

　　这款斜切锯的三维结构完整还原了推拉式介铝机的核心机械逻辑，在装修现场、木工作坊、铝合金加工门店的日常作业中，这类设备承担着定角度精准截料的核心作用，不管是实木线条45度拼角、铝合金窗框切角、塑钢板材定长截断，还是多层板的直切下料，都能依托其结构特性完成稳定加工。从结构设计逻辑来看，设备采用双滑杆推拉结构，滑杆平行布置在锯头后侧，搭配线性轴承实现锯片的前后平移，相比无推拉功能的普通斜切锯，能切割更宽幅的面材，250mm直径的锯片搭配滑杆行程，可覆盖常规装修场景中绝大多数型材的截切宽度需求，不用反复挪动工件就能完成整幅宽料的切断。底座部分采用铸铁材质的转盘结构，转盘边缘刻有清晰的角度刻度，常见的0度直切、45度斜切、22.

　　5度拼角等常用角度都设置了定位卡槽，转动转盘到对应角度后可通过锁紧手柄快速固定，避免切割过程中角度偏移；转盘上方的靠尺采用双侧可调结构，靠尺工作面经过铣平处理，保证工件贴靠时的平面度，长料切割时可加装延伸靠尺支撑工件端部，防止料头下坠导致切口崩边。锯头部分的角度倾斜机构设置在机身左侧，可实现0到45度的单向倾斜切割，倾斜角度同样带有定位锁紧结构，配合转盘的水平角度转动，可完成复合斜角的切割作业，满足吊顶阴角线、门套线这类需要双角度拼缝的加工需求；锯片护罩采用联动式结构，下锯过程中护罩会随锯头下压自动收起，抬升锯头时自动回弹覆盖锯片，兼顾作业安全与操作便利性，护罩内侧预留了排屑通道，可外接集尘装置收集锯切产生的木屑与铝屑，

　　减少作业现场的扬尘。手柄部分采用符合人体工学的弯型设计，主开关设置在手柄握持区域，食指可自然触碰触发，开关旁带有安全锁钮，需要先按压锁钮才能触发开关，避免误触启动；机身的电机部分采用横向布置结构，通过齿轮组将动力传递到锯片主轴，电机外壳带有密集的散热筋，长时间连续作业时可通过空气对流带走电机热量，避免过热烧损。工件压紧装置设置在锯片两侧，切割前可通过旋拧压杆将工件牢牢压在靠尺与底座平面上，防止锯切过程中工件弹动，尤其是切割硬度较高的铝合金型材时，稳定的压紧能避免锯片打齿、切口出现台阶。从安装边界来看，设备底座的四个固定脚带有螺栓孔，可通过螺栓固定在木工工作台或者移动支架上，固定时需要保证底座平面的水平度，误差控制在0.

　　1mm每米范围内，避免长期使用导致转盘转动卡滞；设备后侧的滑杆部分需要预留不小于300mm的后退空间，保证推拉行程完全释放时不会触碰后方墙面或者其他设备，电源线从电机后侧引出，走线位置避开锯片活动范围与排屑方向，防止作业过程中割破线缆。在实际建模过程中，所有转动副的配合间隙都按照实物的装配公差还原，滑杆与轴承的配合、转盘与底座的转动配合、锯头倾斜轴的配合都保留了合理的活动间隙，既不会出现干涉卡滞，也不会有过大的旷量导致切割精度下降；锯片的齿形结构按照硬质合金木工锯片的参数还原，齿部的前角、后角角度都符合实际切削需求，可直观展示锯切时的刃口接触状态。这类设备在结构设计时充分考虑了现场作业的便携性与精度平衡，整机重量控制在单人可短距离搬运的范围内，同时核心受力部件比如滑杆、主轴、转盘锁紧机构都采用金属材质，保证长期使用的结构稳定性，不会因为频繁搬动导致精度丢失。
