数控加工用废纸板定位夹持工装

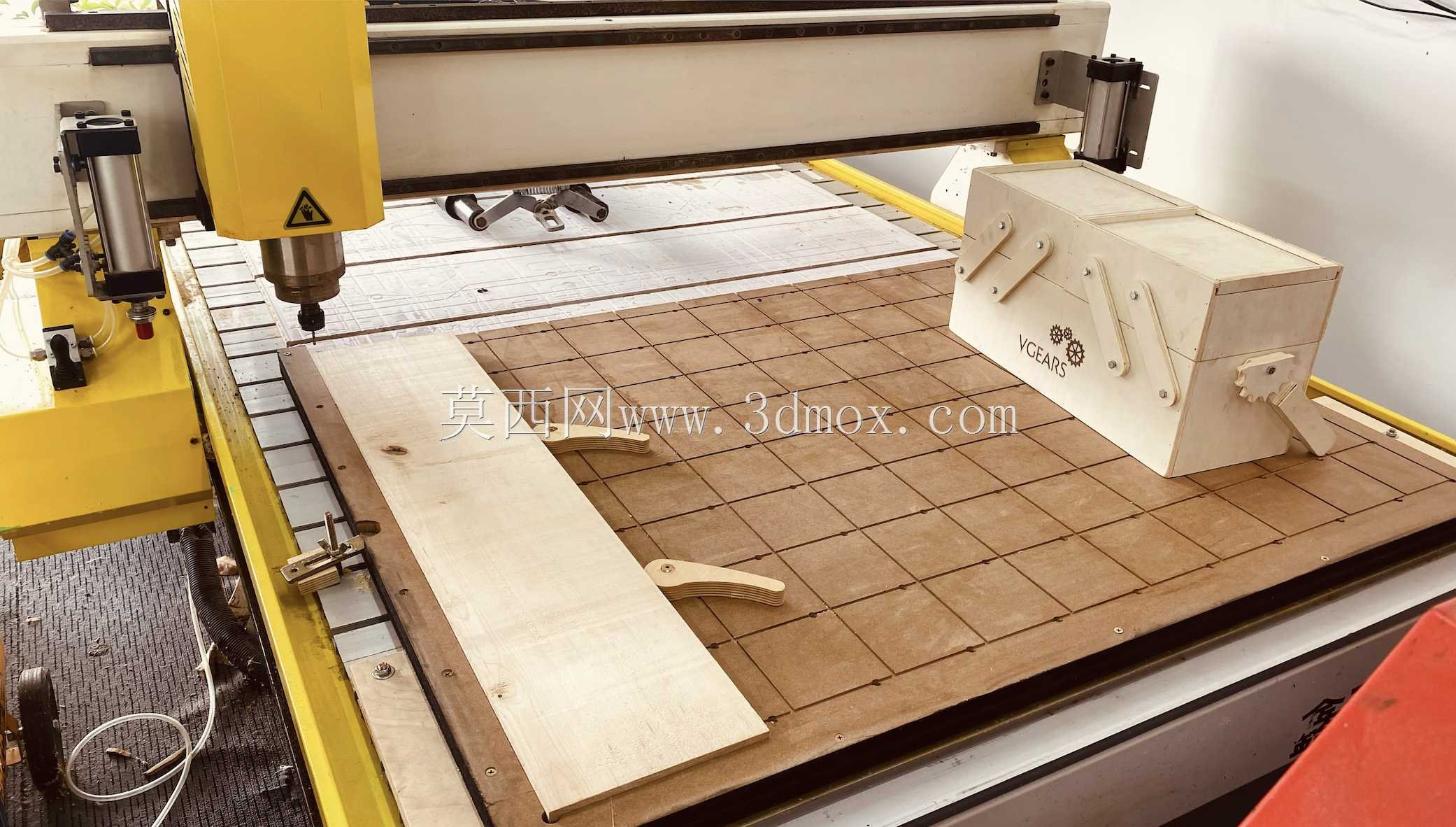

　　在小型数控雕刻、桌面级数控切割加工场景中，薄型废纸板常被用作试切材料、加工衬垫或是临时定位基准载体，这类材料质地偏软、表面平整度受存放影响波动大，常规平口钳、压块夹持很容易出现压痕、局部翘起，甚至加工过程中纸板移位导致试切参数失准，这套夹持结构正是针对这类场景的实际痛点设计。整套结构以一块带密集定位孔的平板作为基础承载面，平板边缘设置了一体式挡边，作为纸板放置的粗定位基准，操作人员铺设废纸板时，只需将纸板侧边抵靠挡边，就能快速完成初始位置对齐，省去反复测量找正的步骤。平板上的定位孔采用等间距阵列排布，孔位公差控制在±0.1mm范围内，配套的L型定位块、楔形压块、圆柱定位销可以根据待加工纸板的实际尺寸、加工区域的分布灵活调整固定位置，

　　避开刀具走刀路径的同时，在纸板的多个受力点施加均匀的下压力，避免薄纸板局部拱起影响加工精度。设计过程中优先考虑了操作的便捷性，所有压块与定位件都采用快装结构，无需额外工具就能完成位置调整与锁紧，针对不同厚度的废纸板，楔形压块的斜面可以自适应0.5mm到5mm厚度区间的板材，不需要更换压块配件就能适配日常加工中收集到的各类废弃瓦楞纸板、硬纸板。承载平板的外形尺寸适配主流桌面级数控设备的工作台安装边界，平板底部设置了与标准T型槽匹配的安装凸台，可以直接固定在常见的小型数控雕刻机、数控切割机工作台上，不需要额外制作转接板，平板边缘的挡边高度控制在8mm，既能够起到定位作用，也不会干涉刀具的Z向运动行程，即使加工区域靠近纸板边缘，

　　刀具也不会与工装结构发生碰撞。实际使用中，这套工装除了固定废纸板开展试切作业，也可以用来夹持薄木板、亚克力薄板等软质薄型工件，阵列孔的设计让夹持点的选择完全不受工件外形限制，哪怕是形状不规则的边角料，也能找到合适的孔位安装压块完成固定。结构设计上没有采用复杂的传动、气动元件，所有零件都是常规的机加工件，加工难度低，日常维护只需要定期清理定位孔内的切屑，保证定位销与压块的插拔顺畅即可，长期使用中如果个别压块出现磨损，也可以单独替换，不需要更换整套工装。针对纸板加工时容易产生粉尘的问题，平板表面做了光滑的平面处理，切屑不会在表面积存，压缩空气吹扫就能快速清理干净，定位孔采用通孔设计，落入孔内的细小切屑可以直接从孔底吹出，

　　不会因为切屑堆积导致压块安装不到位、纸板放置不平整的问题。在加工参数验证环节，这套工装可以稳定固定废纸板，让操作人员在正式加工贵重材料前，用废纸板完成走刀路径验证、切削参数调试，避免直接加工正式工件出现报废，大幅降低试错成本，同时固定牢靠的纸板也能准确反映刀具的实际切削效果，让参数调试的结果更具参考价值。
