得伟DCW600无刷锂电修边机结构建模

　　在木工作业现场，手持修边设备是板材封边修型、开槽开榫、曲面倒角工序里不可或缺的工具，这款无绳紧凑型修边机的三维结构，完全还原了量产设备的装配逻辑与空间边界，能给同类手持电动工具的结构设计、配件开发提供精准的三维参照。从实际作业场景来看，这类设备常被用于全屋定制安装现场、小型木工坊、广告亚克力加工工位，摆脱电源线束缚的设计，让作业人员可以在高空脚手架、无供电的户外安装场景下直接操作，不需要额外拉扯延长线，也规避了作业过程中线缆剐蹭待加工板材表面的问题。

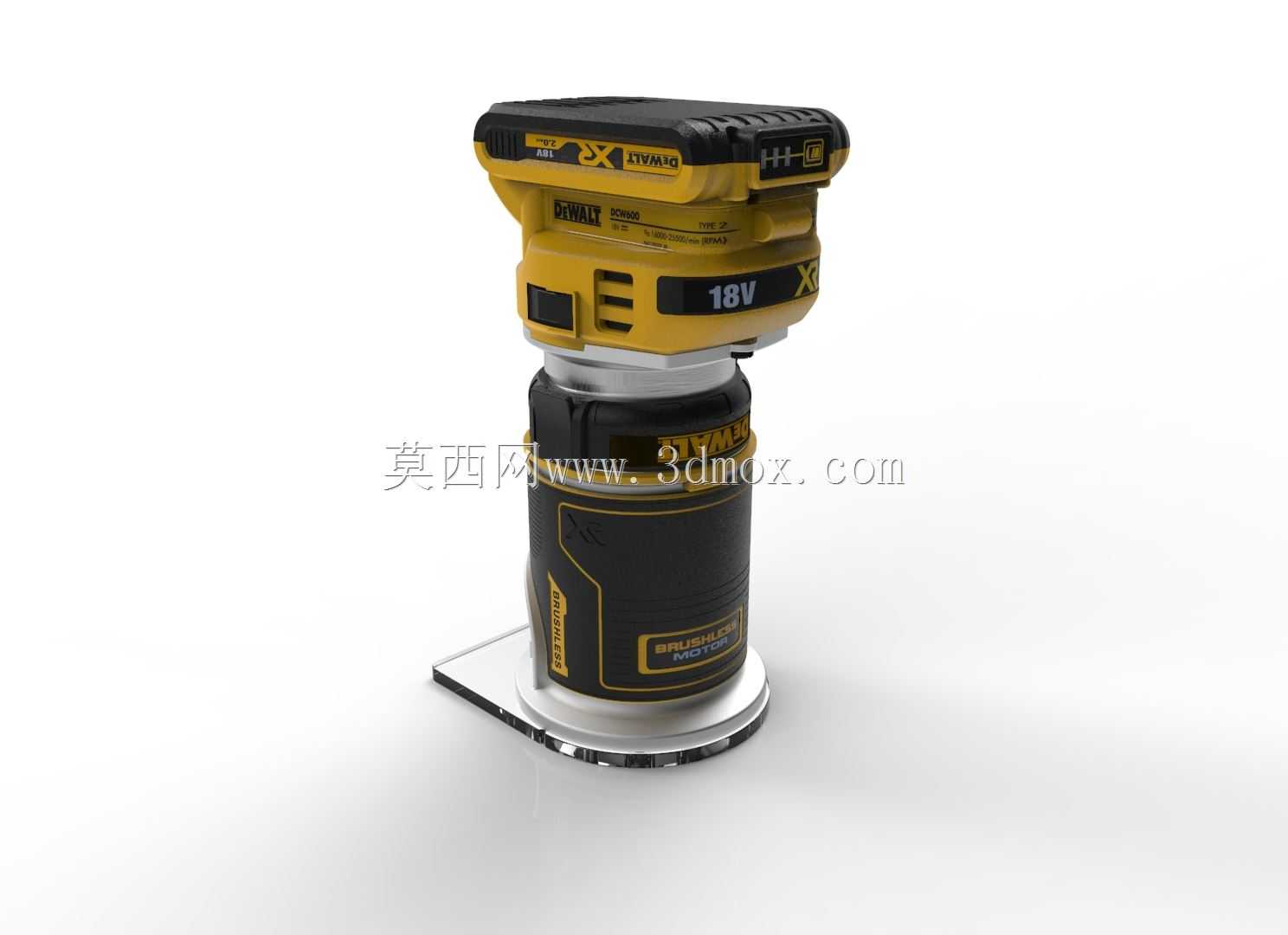

　　设备的功能布局完全贴合手持作业的人机工程逻辑，上部的电池包插接结构做了防呆卡扣设计，安装时只需要对准导轨滑入就能自动锁止，拆卸时按压卡扣即可拔出，电池包与主机的连接端子做了下沉式防护，能避免木屑、灰尘进入接插件造成接触不良。主机中部的无刷电机腔体做了环形散热筋结构，既可以增加壳体的结构强度，也能在电机高转速运转时扩大散热面积，长时间连续作业也不会出现壳体过热握持不适的问题。电机输出端连接的夹头结构采用弹性筒夹设计，可以兼容不同柄径的铣刀，夹头的锁紧螺母做了滚花处理，日常换刀时不需要额外借助专用扳手就能手动锁紧，当然大切削量作业时也可以搭配配套扳手进一步加固，避免铣刀高速运转时出现松动飞脱的风险。

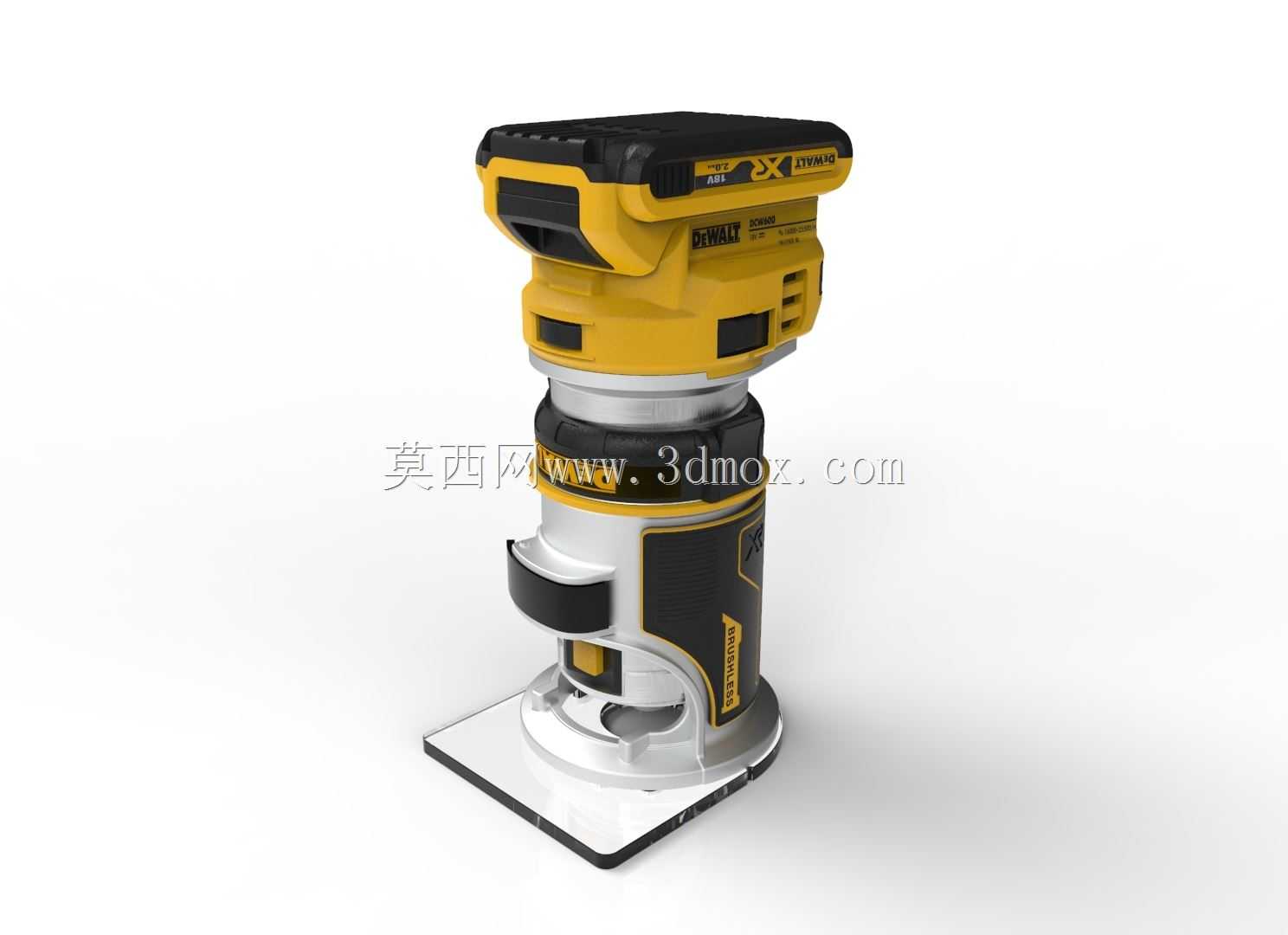

　　底座部分采用方形平面结构，相比圆形底座在靠模作业时能获得更稳定的支撑，贴靠板材直边行进时不会出现偏移，底座的高度调节结构采用螺纹升降配合锁紧拨杆，调节深度时只需要松开拨杆旋转主机就能调整铣刀伸出底座的长度，调整到目标深度后扳紧锁杆就能完全固定，调节精度可以控制在0.1mm级别，能满足不同深度的开槽、修边作业需求。底座下方的透明护罩可以随着加工深度自动伸缩，既可以阻挡铣削过程中飞溅的木屑打到操作人员手部，也能直观观察到铣刀与板材的接触位置，方便操作人员实时调整走刀路径。

　　从外形尺寸与安装边界来看，这款修边机的整体重心落在握持区域的中心位置，单手握持时不会出现头重脚轻的前倾感，主机握持部分的包胶区域做了防滑纹理设计，即使手上沾有木屑、汗液也能稳定握持，不会出现打滑脱手的情况。设备的开关采用拨杆式设计，布置在握持手指可以轻松触碰的位置，不需要改变握持姿势就能完成启停操作，开关周边做了凸起的防护结构，避免作业过程中误触启动。电池包采用20V锂电平台设计，和同品牌其他锂电工具的电池包可以通用互换，对于有多款同品牌电动工具的用户来说，不需要额外配备多块不同规格的电池，能降低配件采购成本。

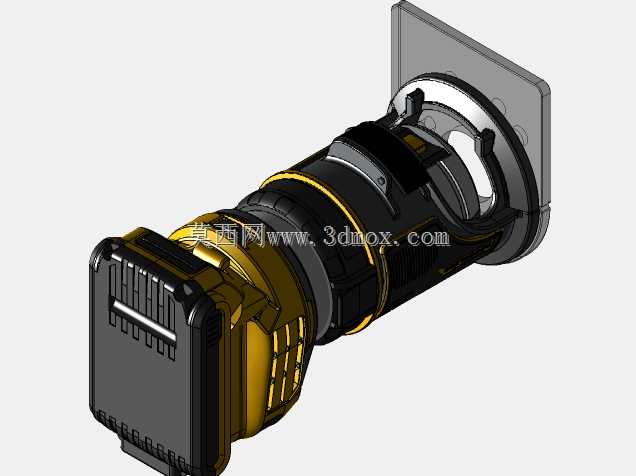

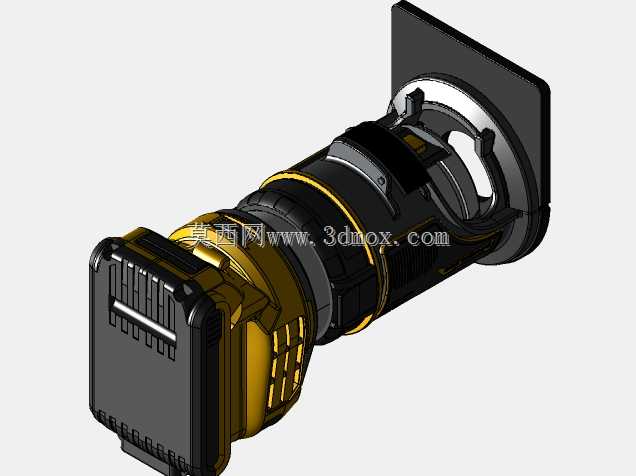

　　建模过程中对各个零件的装配间隙做了精准还原，比如电池包与主机插接位的配合间隙、升降调节结构的螺纹配合间隙、护罩与底座的滑动间隙都和实物保持一致，做运动仿真时可以完整模拟设备的深度调节、电池拆装、护罩伸缩的全部动作，不会出现零件干涉的问题。外壳的曲面过渡完全遵循量产产品的注塑工艺要求，所有的棱角位置都做了圆角处理，既可以避免注塑成型时出现应力集中导致壳体开裂，也能提升握持时的舒适度，不会有尖锐棱角硌手的问题。设备上的品牌标识、参数铭牌位置都和实物完全对应，做产品渲染时可以直接获得逼真的视觉效果，不需要额外调整贴图位置。

　　在实际的结构设计参考场景中，这个模型可以用来开发配套的修边机靠山、吸尘转接配件、倒装底座等第三方附件，只需要提取模型上的安装接口尺寸、底座外形尺寸，就能直接设计对应的配套零件，不需要反复测量实物尺寸，能大幅缩短配件开发的周期。同时对于电动工具结构设计的从业者来说，这个模型也能作为无刷手持电动工具的结构参考，学习其内部电机布置、电池包安装、握持区域人机工程设计的思路，在开发同类产品时规避常见的结构设计问题，比如重心偏移导致握持疲劳、散热结构不合理导致电机过热、调节结构锁紧不可靠导致加工深度偏移等问题。
