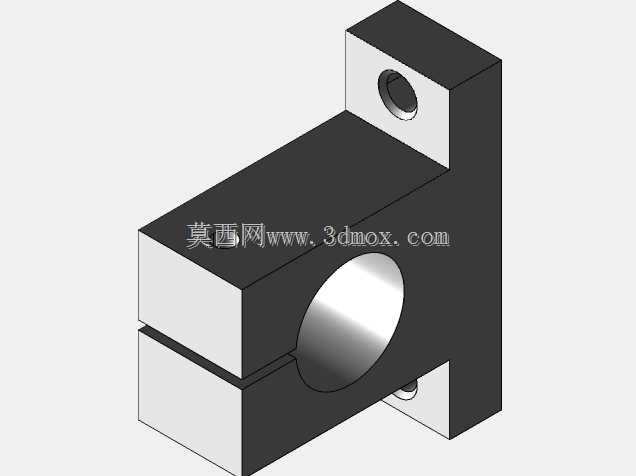

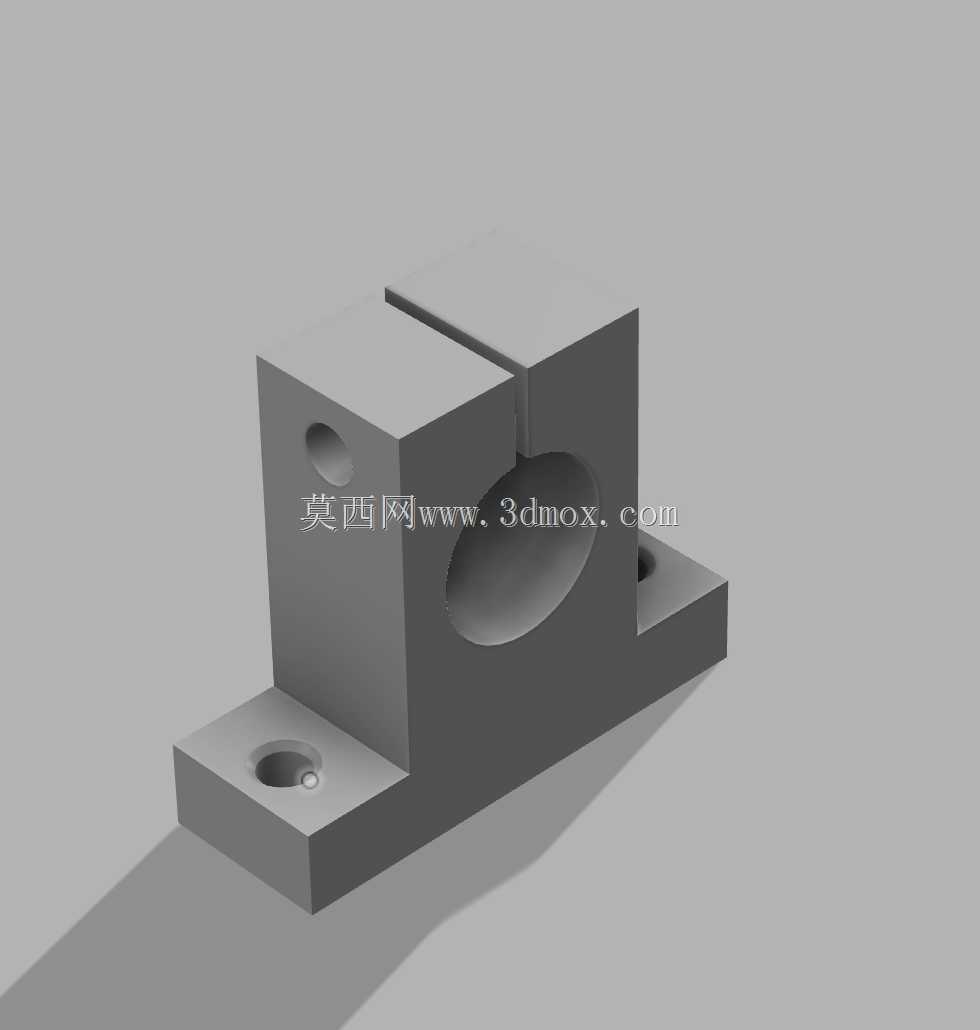

SK25系列25mm孔径轴支撑固定座结构

　　在自动化输送线、小型专用加工设备、桌面型工装治具的轴系搭建场景里，这类25mm孔径的轴支撑座是承担光轴径向载荷、约束轴系径向窜动的核心基础零件，区别于带调心功能的轴承座，这类夹紧式支撑座更适配光轴硬连接的固定场景，不需要额外配置轴承内圈外圈的配合公差，直接通过本体的夹紧结构抱紧光轴外圆，安装调试的效率更高，也能避免轴承配合间隙带来的轴系跳动问题。从结构设计逻辑来看，这个支撑座采用分体式夹紧开槽设计，支撑孔的上半部分开出一道通槽，槽的两侧预留锁紧螺丝的安装孔位，当光轴穿入支撑孔后，拧紧锁紧螺丝就能让开槽部位产生弹性形变，均匀抱紧光轴外圆，这种设计相比顶丝固定的支撑座，抱紧接触面积更大，夹紧力分布更均匀，不会在光轴表面留下顶丝压痕，

　　也能承受更大的径向载荷，长期运行不容易出现光轴松动移位的问题。底座部分采用双侧带安装孔的法兰式结构，两个安装沉孔分布在支撑主体的两侧下方，安装时可以直接通过内六角螺丝将支撑座固定在设备的安装基板或者铝型材台面上，沉孔设计可以让螺丝头完全没入底座表面，不会突出底座平面造成安装干涉，也能避免螺丝头外露带来的安全隐患。支撑主体的立板部分做了加厚处理，支撑孔的轴向长度经过优化，足够的孔长可以保证光轴穿入后有足够的接触支撑长度，减少光轴受力时的悬臂挠度，避免光轴在支撑位置出现应力集中的问题，立板侧面的工艺孔一方面是减少零件整体重量，降低材料成本，另一方面也能在加工时作为装夹定位的基准孔，提升批量加工时的尺寸一致性。从安装边界尺寸来看，

　　底座的安装孔间距适配常规25系列铝型材的槽距，不需要额外做转接板就能直接安装在标准工业铝型材搭建的机架上，支撑孔的中心高经过标准化设计，和同系列的其他轴支撑、直线轴承座的中心高保持一致，搭建轴系的时候不需要额外调整垫片来保证同轴度，能大幅缩短设备组装的调试周期。实际应用中，这类支撑座常用来固定导向光轴、传动轴的端部或者中间支撑位置，比如在小型皮带输送机的从动辊轴固定、桌面型点胶设备的导向轴支撑、非标工装的定位轴安装场景里都能用到，相比铸造的一体式轴承座，这种机加工式的夹紧支撑座结构更紧凑，占用的安装空间更小，适合安装空间受限的小型设备场景。设计时需要注意支撑孔的公差配合，通常采用H7的公差等级，和g6公差的光轴配合，

　　既能保证光轴穿入时的顺畅度，又能在夹紧后保证足够的抱紧力，开槽的宽度要控制在合理范围，既要保证锁紧时有足够的弹性变形量，又不能因为槽宽过大导致支撑孔的圆度超差，底座安装面和支撑孔的垂直度是关键形位公差，这个公差直接决定了光轴安装后和安装基面的垂直度，如果垂直度超差，会导致光轴倾斜，后续安装在光轴上的直线运动部件就会出现卡顿、磨损加剧的问题。另外在支撑孔和底座的连接位置做了圆角过渡处理，避免直角位置的应力集中，在承受交变载荷的时候不容易出现开裂问题，零件的边角都做了倒角处理，去除加工毛刺，安装时不会划伤操作人员，也能避免应力集中带来的零件失效问题。这类支撑座在选型时需要重点确认适配的轴径、安装孔的中心高、底座安装孔的间距这几个核心尺寸，只要这几个尺寸和设备的设计要求匹配，就能直接替换使用，不需要做额外的结构修改，在非标设备的快速设计搭建中，这类标准化的支撑零件能大幅减少工程师的重复建模工作量，提升设计效率。
