25mm孔径箱式直线滑动轴承支撑座

　　做非标自动化设备做了快十二年，光轴传动的结构几乎每个项目都能碰到，最早刚入行的时候图省事，直接把直线轴承用卡簧固定在薄板支架上，设备跑了不到三个月就出问题——支架薄板受径向载荷变形，轴承内圈跟光轴卡滞，滑台走到行程中段就抖，拆下来看轴承滚道已经磨出了深浅不一的印子，光轴表面也拉了细痕，最后整套传动机构全换，耽误了客户的验收进度。从那之后但凡涉及到中等载荷的直线光轴导向，我都会优先选这种一体式箱式直线轴承座，就拿这款25mm孔径的规格来说，它把轴承的承载、安装基准、防护结构全部整合到了一个加工好的座体里，不用自己再去拼焊或者铣削安装支架，省了很多二次加工的麻烦。

　　从实际应用场景来看，这款轴承座的适配范围非常广，常见的皮带输送线的挡料机构调整滑台、小型点胶机的Z轴升降导向、木工推台锯的靠尺滑动支撑、3D打印设备的运动轴定位、包装机械的封切头移动导向，甚至很多实验室的小型测试设备的直线运动模组，只要是用25mm直径光轴做传动导向的场合，基本都能用到。它的核心作用是给内嵌的直线轴承提供足够刚性的安装基准，把光轴传递过来的径向载荷均匀分散到安装底板上，避免单点受力导致的结构变形，同时保证轴承内圈和光轴的同轴度，减少滑动过程中的卡滞和偏磨。

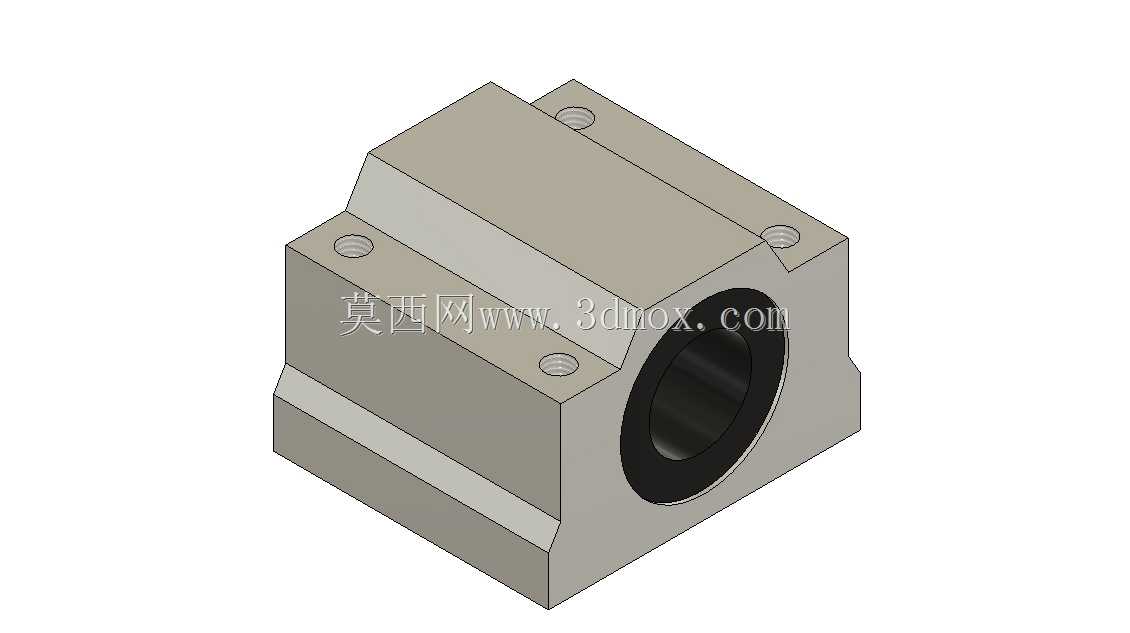

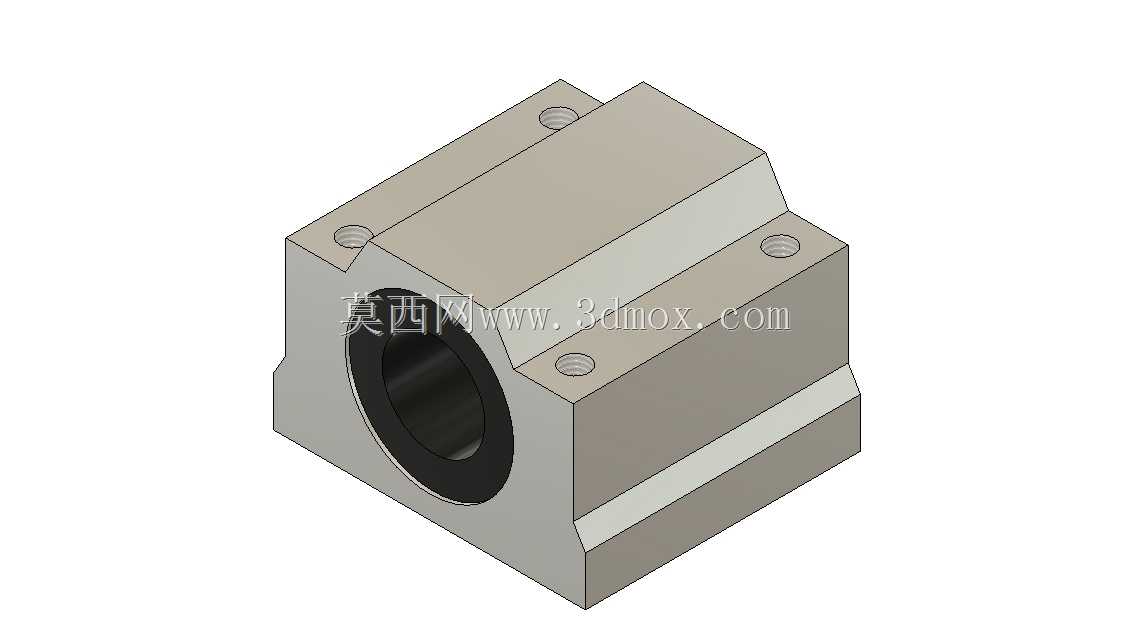

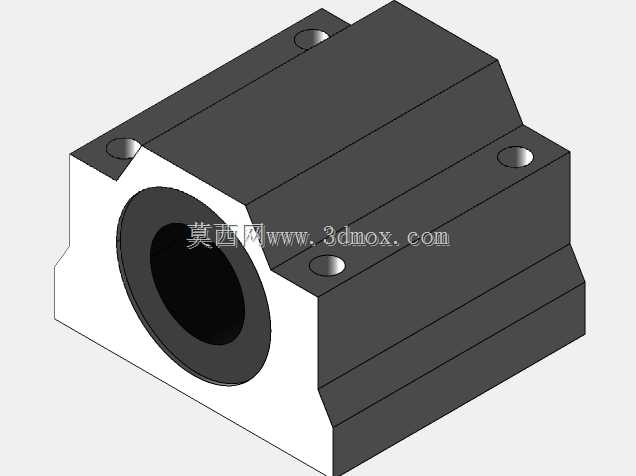

　　从功能特性上来说，这款箱式座的结构设计非常务实，座体本身是方正的块状结构，四个安装角上都做了沉头安装孔位，安装的时候直接把内六角螺丝穿过沉头孔锁在设备的安装基板上就行，不需要额外做定位凸台，只要基板的安装面平面度保证在0.1mm以内，装上去之后轴承的内孔轴线就能和安装面保持平行，不会出现歪扭的情况。座体中间的轴承安装孔是精镗加工的，和标准25mm内径的直线轴承是过盈配合，压装之后不会出现轴承在座孔里转动的情况，轴承两端可以加装防尘密封圈，能阻挡车间里的切削碎屑、木工粉尘、包装纸屑这些杂物进到轴承滚道里，比那种开放式的轴承支架防护性能好太多。座体顶部预留的注油孔可以定期给轴承补充润滑脂，不用把整个座拆下来就能做维护，对于长时间连续运行的设备来说，这个设计能大幅减少停机保养的时间。

　　当初自己设计类似结构的时候踩过不少坑，最开始做的分体式支架，是两个L型的弯板拼起来夹着轴承，结果加工的时候两个弯板的安装孔不同心，轴承装上去之后是歪的，光轴穿过去的时候阻力特别大，滑台推起来一顿一顿的，后来改成一体式的铣削座，但是一开始把安装孔的位置留得太靠外，螺丝锁上去之后座体边缘会翘起来，导致轴承内孔倾斜，反复调整了好几次安装孔的位置，把孔位往轴承中心方向挪了8mm，才让锁附力的受力点落在轴承的支撑范围内，不会让座体产生倾覆力矩。现在看这款成品的轴承座，安装孔的位置刚好在座体的四个受力角上，锁附之后整个座体和安装面完全贴合，不会出现局部翘起的问题，而且座体的侧壁厚度留得很足，就算承受径向100kg左右的载荷，座体本身也不会产生形变，比我早年自己铣的薄侧壁结构刚性好很多。

　　关于安装边界和尺寸配合，选型的时候首先要确认适配的光轴直径是25mm，对应的轴承内径和光轴是间隙配合，公差控制在0.01-0.03mm之间，既不会因为间隙太大导致滑动晃量，也不会因为间隙太小出现卡滞。安装的时候要注意，两根平行布置的光轴上的轴承座，安装面要保证在同一个水平面上，高度差不能超过0.05mm，不然滑台装上去之后会出现别劲的情况，长时间运行会加速轴承和光轴的磨损。座体的整体宽度和高度都是按照标准25规格的箱式轴承座做的，替换的时候不用改安装孔位，直接拆旧装新就行，不用重新打孔攻丝，对于设备改造的项目来说非常方便。另外要注意，这种轴承座主要承受径向载荷，不要用来承受太大的轴向力，如果有轴向载荷的工况，需要额外加轴向定位的挡圈或者止推结构，不然轴承会在座孔里出现轴向窜动，影响运动精度。

　　很多刚入行的工程师选直线支撑件的时候，总觉得只要轴承选对了就行，忽略了座体的刚性和安装精度，实际上整个导向系统的寿命，很大程度上是由安装基准的稳定性决定的，这种一体式的箱式轴承座，相当于把最容易出问题的安装基准部分提前做了标准化的精密加工，不用自己再去考虑座体的加工公差、受力变形、安装孔位排布这些细节，选对对应的孔径规格，直接装上去就能用，既能减少设计绘图的工作量，也能避免因为自制支架的加工误差导致的后期调试问题，不管是做新设备的设计，还是老设备的易损件替换，都是非常稳妥的选择。
