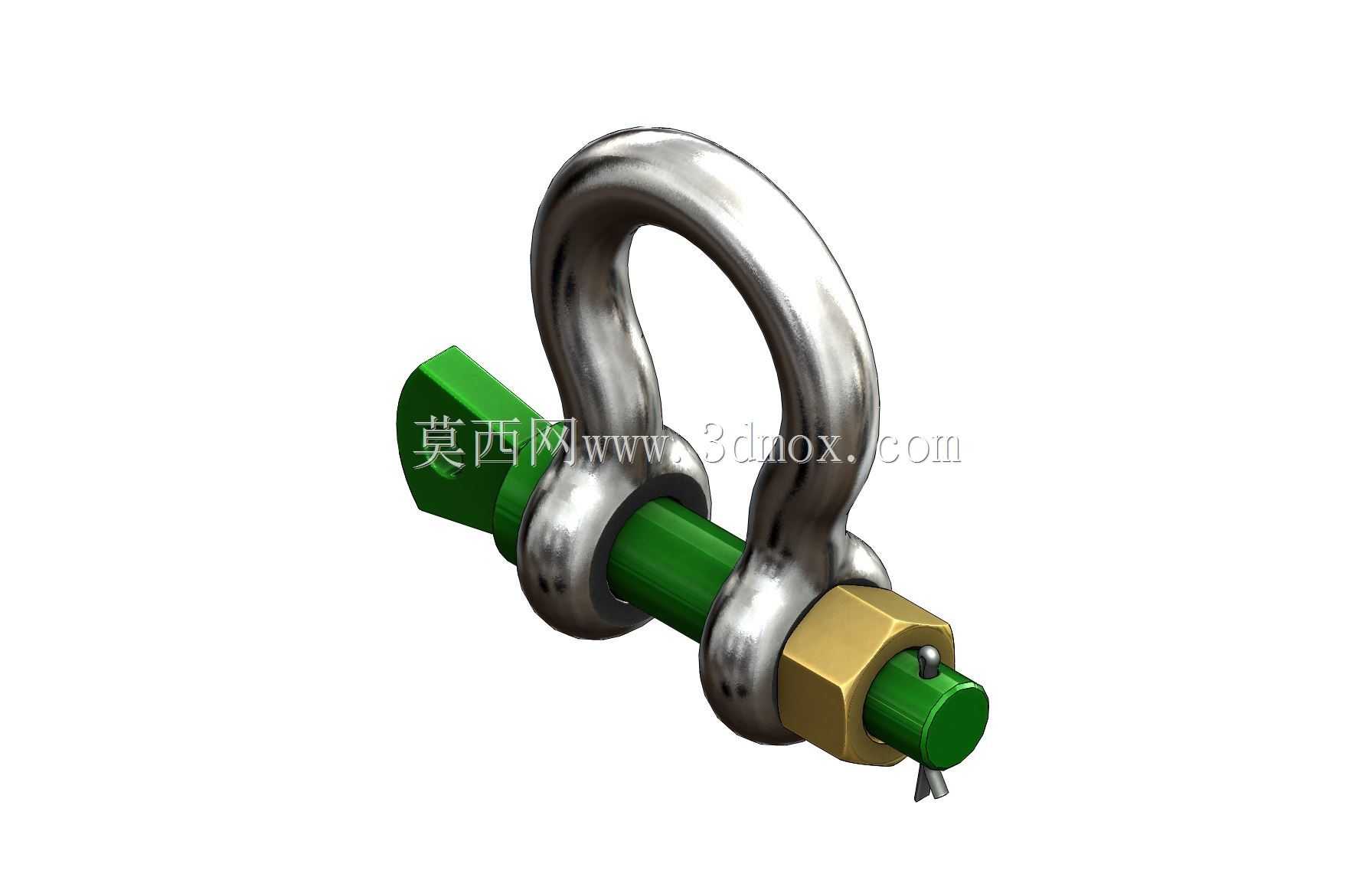

绿销弓型卸扣Dia22 WLL6.5T结构设计

　　这款额定载荷6.5吨、销体直径22mm的弓型卸扣，是起重吊装、索具配套、重型设备移位、钢结构安装、船舶系固场景里的核心受力连接件，日常作业中常搭配钢丝绳索具、吊装带、链条索具使用，作为吊点与被吊物、吊具与起重设备之间的可拆卸受力节点，承担载荷传递的关键作用，在港口货物装卸、风电塔筒安装、重型机械转场、桥梁构件吊装、矿山设备检修等工况中都有极高的使用频次。

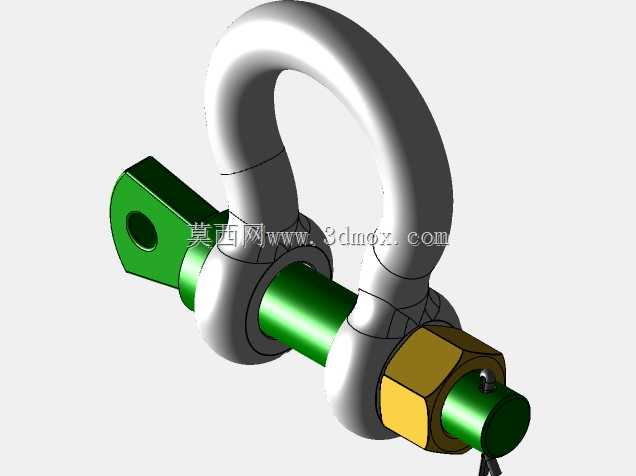

　　从结构设计逻辑来看，这款卸扣采用弓型（马蹄形）环体设计，相比同规格D型卸扣，弓型环体内腔空间更大，能够适配多根吊索同时挂载的场景，也能在吊索存在横向分力时，降低环体局部应力集中的风险，环体截面采用圆形变截面设计，在挂索接触区域做了圆弧过渡处理，避免尖锐棱边切割吊索纤维或钢丝，有效延长配套索具的使用寿命。销体部分采用带螺母和开口销的防松结构，区别于螺纹直接拧入环体的螺丝销设计，这种穿销加锁紧螺母配开口销的结构，在受冲击载荷、频繁晃动的吊装场景下，不会出现销体回转松脱的问题，开口销穿过销体端部的径向孔后掰开尾翼，能够形成可靠的机械防松，即便螺母出现少量回转也不会从销体上脱落，从结构上杜绝吊装过程中销体脱出引发的坠物风险。

　　设计过程中首先要明确受力边界，额定工作载荷6.5吨是基于直拉工况下的安全载荷，按照起重索具通用的4倍安全系数要求，环体和销体的破断载荷需要达到26吨以上，建模时需要先通过受力仿真确定环体的最小截面尺寸，在弓型环的两个销孔安装位置，是应力集中最高的区域，这部分的截面厚度要比环体顶部受力区域适当加厚，同时销孔与销体的配合间隙控制在H8/f7的间隙配合范围，间隙过大会导致受载时销体局部挤压应力过高，间隙过小则会导致现场安装时销体穿入困难，尤其是在户外作业有泥沙、轻微锈蚀的情况下，过小的配合间隙会大幅提升装配难度。

　　外形尺寸与安装边界方面，这款卸扣销体直径22mm，对应的环体内腔宽度需要满足不小于3倍销体直径的要求，保证最多可以同时挂载3根直径16mm的钢丝绳索具或者对应规格的吊装带，环体开口处的两个销孔同轴度需要控制在0.1mm以内，避免销体穿入后出现别卡，导致螺母无法顺利拧到位。销体端部的六角螺母采用标准对边尺寸设计，现场可以用普通开口扳手或者套筒扳手进行紧固，不需要专用工具，开口销的孔径设置在销体露出螺母2-3个螺距的位置，保证螺母拧紧后开口销能够顺利穿入，不会出现螺母拧到位后销孔被螺母遮挡的问题。销体表面做了绿色涂覆处理，除了基础的防锈作用外，也能在现场作业中快速识别销体规格，和其他载荷等级的卸扣做区分，降低现场混用不同载荷等级索具的风险。

　　实际选型使用时需要注意，这款卸扣的额定载荷是基于直拉工况设定的，当存在横向载荷或者斜拉角度时，实际允许载荷需要按照角度系数折减，当吊索与卸扣中心线夹角超过45度时，允许载荷会下降到额定值的70%以下，建模时也需要考虑不同受载角度下的应力分布，尤其是环体弓背位置的侧向受力变形量，需要控制在弹性变形范围内，卸载后不能出现永久塑性变形。环体和销体的接触位置做了表面硬化处理，提高接触疲劳强度，避免频繁拆装、反复受载后出现接触压痕，导致应力集中引发断裂隐患。另外在设计时也考虑了维护便利性，整个卸扣没有复杂的内嵌结构，销体可以完全抽出，日常检查时可以直观观察环体和销体表面是否有裂纹、变形、磨损超标等问题，磨损量超过原直径10%时就需要强制报废，可拆卸的结构也方便对销孔、螺纹位置进行定期润滑，在沿海高盐雾、矿山高粉尘的恶劣工况下，能够通过定期维护延长使用寿命。
