TLC Hammerlock HAM13型5.3吨承重链锁结构

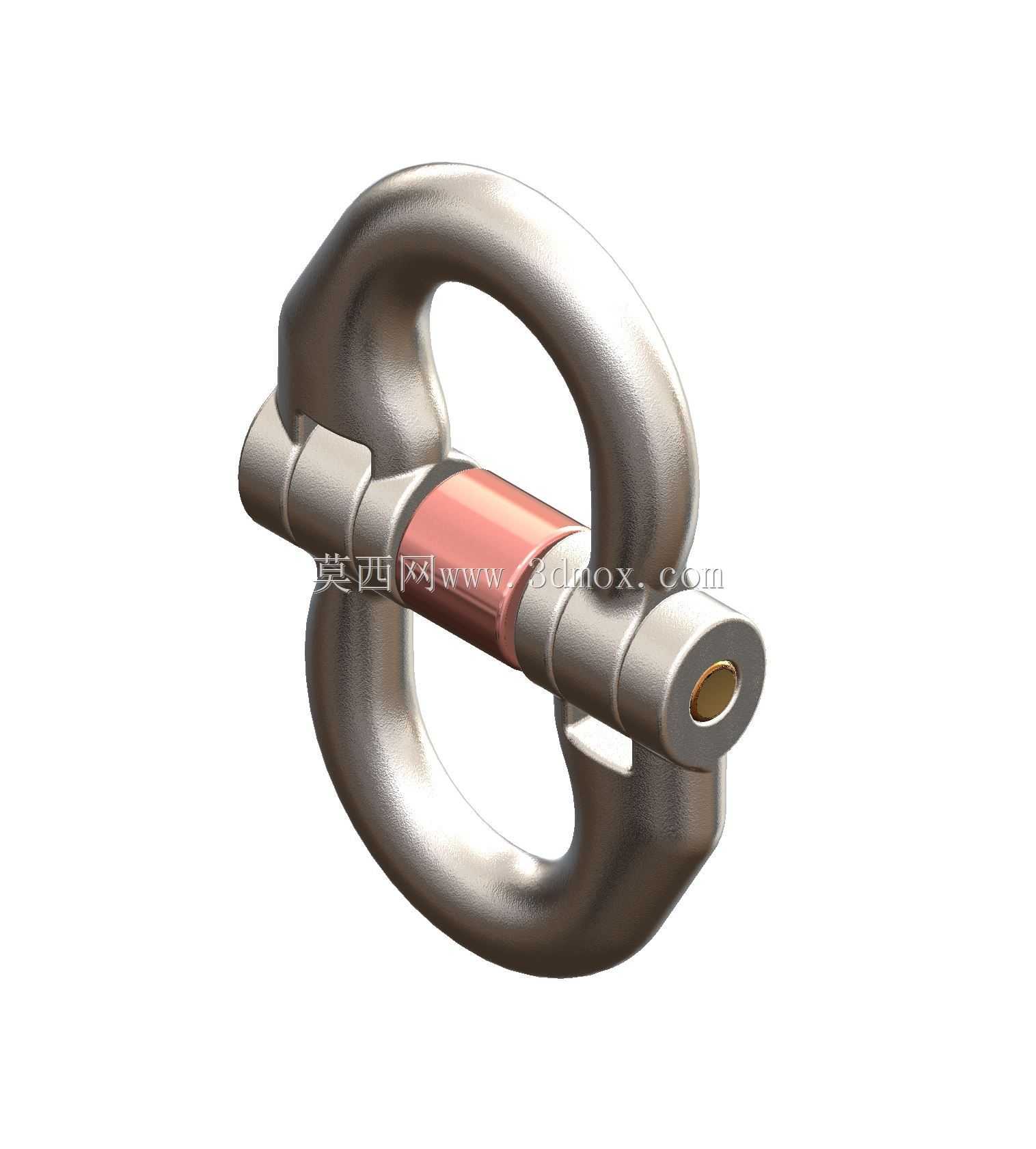

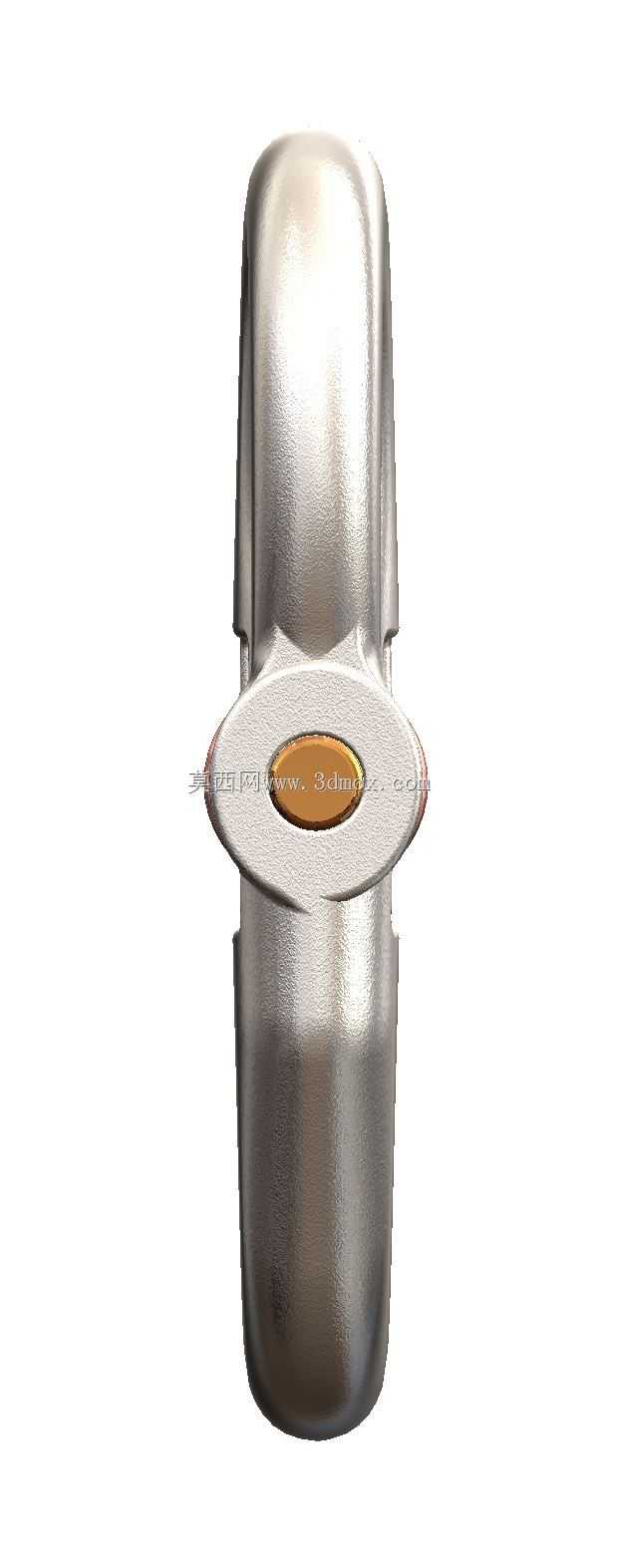

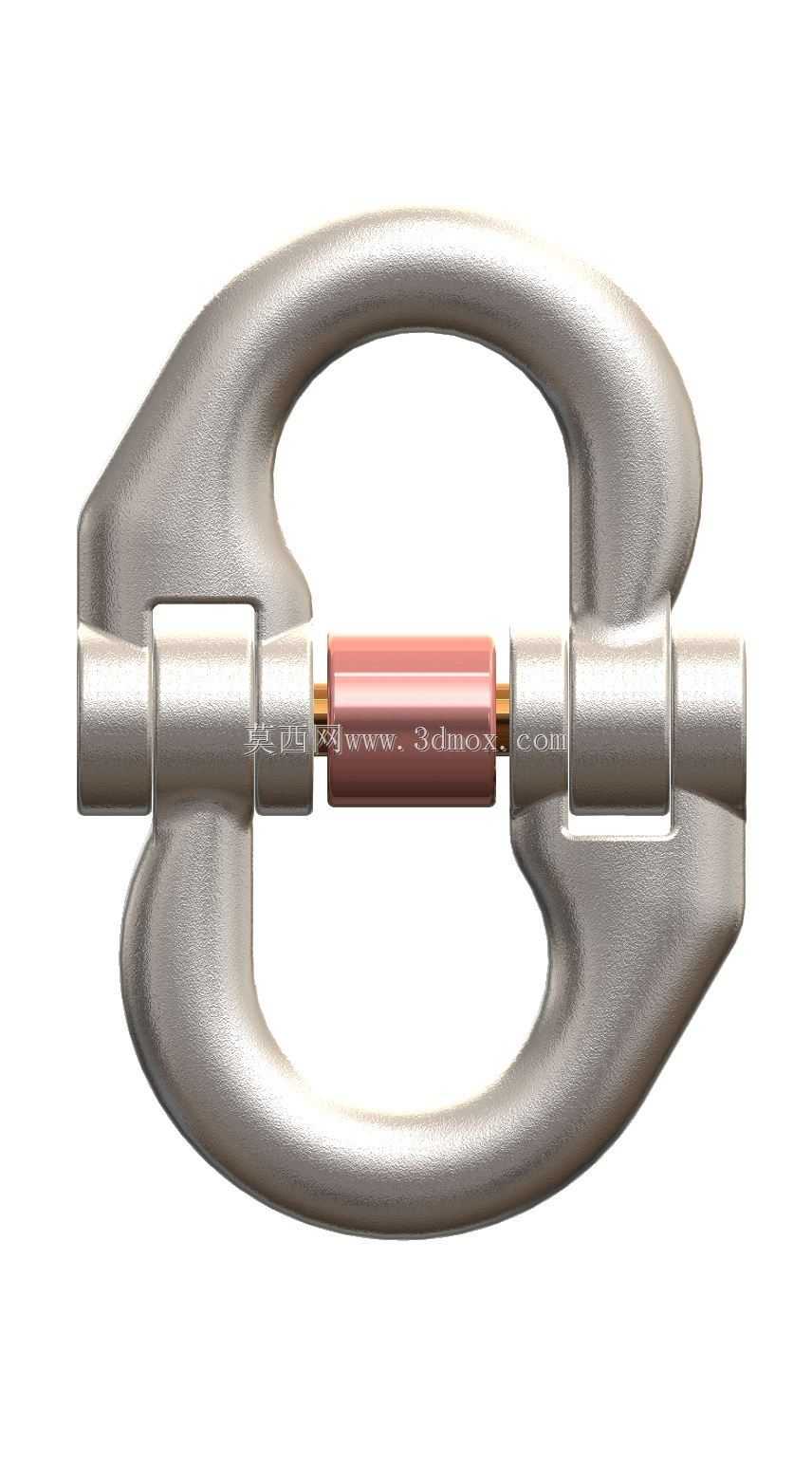

　　在起重吊装、物料转运、索具配套的工程场景中，这类锤锁式链锁是环形链条索具组配环节的核心受力连接件，区别于普通卸扣的侧向开口结构，该款链锁采用同轴穿销的闭合式连接逻辑，可实现两根同规格起重链条的快速对接与载荷传递，适配5.3吨额定工作载荷下的各类吊装作业需求，常见于工厂车间重型工件移位、港口码头散货绑扎、建筑施工物料垂直吊运、重型设备安装对位等作业场景，也可作为牵引索具的中间连接部件用于重型设备短途拖运、户外临时承重锚固的索具拼接环节。从结构设计逻辑来看，该链锁的主体采用对称式锻造环体结构，环体的两个连接端设置同轴的销孔，穿销贯穿两个孔位后形成闭合的受力环路，环体的内侧曲面做了与链条链环外径匹配的圆弧过渡处理，

　　避免链环与锁体接触位置出现应力集中的硬接触点，降低长期交变载荷下的接触疲劳风险。穿销中段设置了铜质衬套结构，一方面可减少穿销与环体销孔之间的转动磨损，另一方面在索具受载产生微小转动偏移时，衬套可提供一定的形变缓冲，避免销孔边缘出现应力开裂。环体外侧的圆弧面做了等壁厚设计，通过有限元受力校核，在额定载荷下环体最大应力点出现在环体弯曲段的内侧位置，壁厚取值预留了足够的安全系数，可满足起重索具要求的4倍安全系数标准。从安装边界来看，该链锁的环体内腔宽度适配对应规格的G80级起重链条，穿销的直径与链条端部链环的内孔尺寸匹配，安装时仅需将穿销抽出，将两根待连接链条的端部分别卡入环体的两个连接位，再穿入穿销完成锁止即可，

　　整个安装过程无需额外辅助工具，可在高空、狭窄空间等作业场景下快速完成索具组配。锁体的外形轮廓做了无锐角处理，所有外边缘均设置了R3以上的倒圆角，避免吊装过程中锐角刮伤工件表面或者割伤作业人员防护手套，同时也能减少索具收放过程中与周边构件的卡滞概率。穿销的端部设置了防脱定位结构，可避免作业过程中穿销受振动、链条窜动影响出现滑脱，保障连接可靠性。不同于普通卸扣需要配合螺母、开口销等多个附件完成锁止，该款链锁的集成式锁止结构减少了零散附件的丢失风险，更适合户外、移动作业场景下的索具快速调配。在实际选型适配时，需要注意该链锁的额定载荷需与配套链条的额定载荷保持一致，禁止出现连接件载荷等级低于索具整体载荷等级的情况，

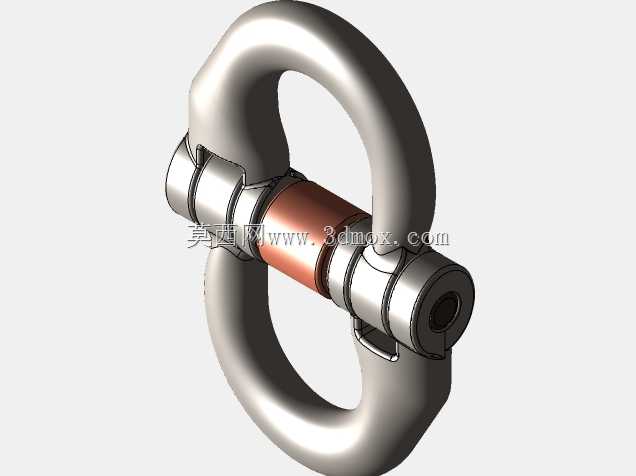

　　同时安装时需保证穿销完全插入到位，锁止结构完全卡合，避免受载后出现穿销窜出的风险。长期使用过程中，需要定期检查环体表面是否存在裂纹、变形，穿销衬套是否出现过度磨损，当环体变形量超过原尺寸的3%或者衬套磨损量超过壁厚的10%时，需要及时更换部件，避免索具断裂引发作业安全事故。该结构的三维建模过程中，重点还原了环体的锻造曲面过渡、穿销与衬套的配合间隙、锁止结构的卡位细节，可直接用于索具受力仿真分析、吊装方案的装配干涉校验、索具产品的结构优化设计参考，建模时对环体的受力截面做了等比例还原，保证仿真分析时的受力数据与实际产品的受力特性一致，穿销与销孔的配合间隙按照实际装配公差设置，可模拟实际装配过程中的穿销插入动作，验证装配可行性。
