木托盘自动打钉生产加工设备结构

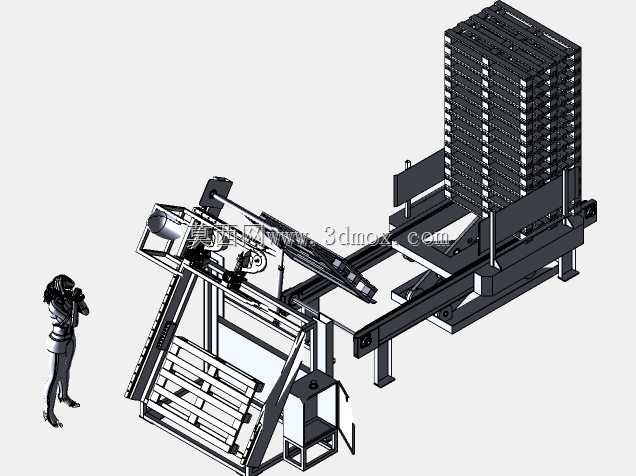

　　这款木托盘钉机主要面向木质包装加工、物流载具生产场景，是替代人工逐钉敲打的专用生产设备，适配常规欧标、美标以及国内通用的实木、胶合板托盘的钉装工序，可覆盖从9脚墩托盘到川字、田字结构托盘的打钉作业需求。从结构布局来看，设备采用斜向进料与水平打钉工位结合的排布，左侧的斜向托架用于承托待组装的托盘纵梁与面板，作业时工人可将裁切好的木方、面板按托盘结构预摆放在托架上，托架的倾斜角度经过反复校核，既方便人工上料摆放，又能让预摆好的木料靠自重贴合定位挡边，减少上料时的对位调整时间。设备中部的打钉机头采用可横向滑移的模组结构，机头搭载多把钉枪，可根据托盘的钉位排布预设行程，打钉时无需人工挪动木料，机头沿导轨横向移动即可完成同一排钉位的打钉作业，

　　钉枪的下压行程带有缓冲结构，避免打钉时冲击力过大导致木料开裂，同时钉枪的出钉深度可通过调节机构微调，适配不同厚度的面板与墩块连接需求，不会出现钉尖打穿墩块或者钉帽没入木料过深影响托盘平整度的问题。设备右侧的堆叠工位配套自动推料机构，当单个托盘打钉完成后，工位上的定位夹具自动松开，推板将成品托盘沿水平辊道推送至堆叠架，堆叠架采用层叠式承托结构，可逐次承接完成的托盘，堆垛到设定高度后再由人工统一转运，减少单托盘转运的重复劳动。从安装边界来看，设备整体采用分体式组装机架，进场时可拆分为进料托架、打钉主机、堆叠架三个单元，无需在车间现场做大型预埋基础，只需要将地面做硬化找平，通过膨胀螺栓固定主机脚座即可，整体占地长度约6.8米，宽度约2.

　　6米，进料端预留1.2米的人工操作空间，出料端预留1.5米的叉车转运通道即可满足正常生产需求，设备的电控柜集成在主机侧方，走线全部走机架内部的穿线腔，避免车间木屑堆积在管线表面引发安全隐患。设计过程中针对木业加工车间木屑多、粉尘大的工况，所有直线导轨都配套了刮屑式防尘罩，滑块的润滑采用集中注油结构，日常维护时不需要逐个点位注油，只需要在设备班前通过集中注油嘴加注润滑脂即可，打钉机头的钉仓位置配套了缺钉检测传感器，当钉枪内的钉排余量不足时会自动触发提示，避免空打导致的托盘连接强度不足问题。设备的定位挡边可快速调节，更换不同尺寸的托盘规格时，只需要松开挡边的锁紧手柄，调整挡边到对应刻度位置再锁紧即可，不需要更换专用夹具，

　　适配多品种小批量的托盘生产订单需求，打钉的钉距可通过触控屏直接参数设置，不需要人工测量划线，打钉位置的一致性远高于人工打钉作业，成品托盘的连接强度偏差可控制在5%以内，避免人工打钉时钉位歪斜、钉距不均导致的托盘承重不达标问题。另外设备的操作工位设置了安全光栅，当操作人员肢体误入打钉作业区域时，设备会立即暂停打钉动作，避免安全事故，机架的所有边角都做了倒钝处理，没有尖锐突出的结构，减少车间作业时的磕碰风险。
