管材端口扩径加工专用膨胀机结构

　　这款膨胀机主要面向金属管材加工场景，针对制冷管路、汽车油路管件、卫浴连接管等需要做端口扩径、胀形的工序设计，替代传统手工敲击扩口、简易手动胀管的作业模式，解决小批量多规格管件加工时端口成型一致性差、加工效率低、管口易产生裂纹褶皱的问题。从结构布局来看，设备采用方管焊接机架作为承载主体，机架底部配置可调式减震脚杯，可适配车间不同平整度的地面安装，安装时无需做预埋基础，仅需保证脚杯与地面贴合无虚位，机架整体预留的安装边界宽度约800mm、深度约700mm、整机高度约1200mm，操作台面高度设置在900mm左右，匹配站立作业的人机工程高度，操作人员无需弯腰即可完成上下料与加工触发操作。设备的执行端采用卧式进给的胀头结构，

　　搭配垂直布置的压紧机构，加工时先由垂直压紧组件将待加工管件定位夹紧，避免胀形过程中管材窜动导致的端口偏心问题，胀头进给采用电机驱动的丝杠传动结构，进给行程可根据管件扩径长度做调整，进给速度可匹配不同材质管材的塑性变形速率，针对铜管、铝管这类软质金属可采用较快进给速度，针对薄壁不锈钢管则可降低进给速度，避免管口开裂。在功能设计上，设备左侧配置的手动调节机构可适配不同管径的定位需求，更换对应规格的胀头与定位套即可完成不同规格管件的加工切换，切换过程无需复杂调试，仅需保证胀头与管材同轴度在0.1mm以内即可正常作业。机架内部集成了驱动电机与传动组件，所有运动部件均设置在机架防护钣金内侧，仅操作端外露，

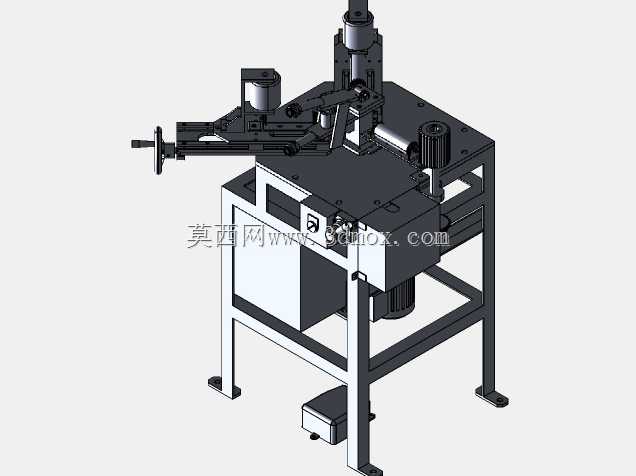

　　避免加工过程中操作人员接触运动部件产生安全风险，设备的电控元件布置在机架侧面的电控安装位，走线全部采用机架内部穿线的方式，避免车间油污、切削液对线路造成腐蚀。从建模细节来看，整个模型完整还原了设备的装配关系，包括机架的焊接拼接结构、压紧机构的导向柱与压头连接结构、胀头进给的导轨滑块配合结构、手动调节端的手轮与丝杆传动结构，所有标准件均按实际选型尺寸建模，包括固定螺栓、脚轮（注：此处为脚杯，建模时按可调支撑结构还原）、电机安装法兰、传动带轮等部件，模型的装配间隙均按实际加工装配公差设置，不存在干涉问题，可直接用于设备方案评审、加工出图的参考，也可用于管材加工生产线的布局仿真。在实际应用中，这类膨胀机可单独作为工位设备使用，

　　也可对接自动上下料机械手组成自动化管件加工单元，设备的安装台面预留了自动化对接的安装孔位，可直接固定送料机构的安装支架，无需对机架做二次加工。针对不同的胀形工艺需求，胀头部分可更换为胀珠式、胀块式不同结构，模型中预留了胀头的安装接口尺寸，可直接替换不同结构的执行端模型，适配不同的工艺仿真需求。设备的配重经过合理分配，驱动电机布置在机架下部位置，降低整机重心，避免高速进给时设备产生晃动，保证加工过程的稳定性，压紧机构的压力可通过调节驱动组件的输出力做调整，针对薄壁管件可降低压紧力，避免管材被压变形，针对厚壁管件则可增大压紧力，保证夹紧可靠性。
