汽车零部件焊接工装夹具结构设计

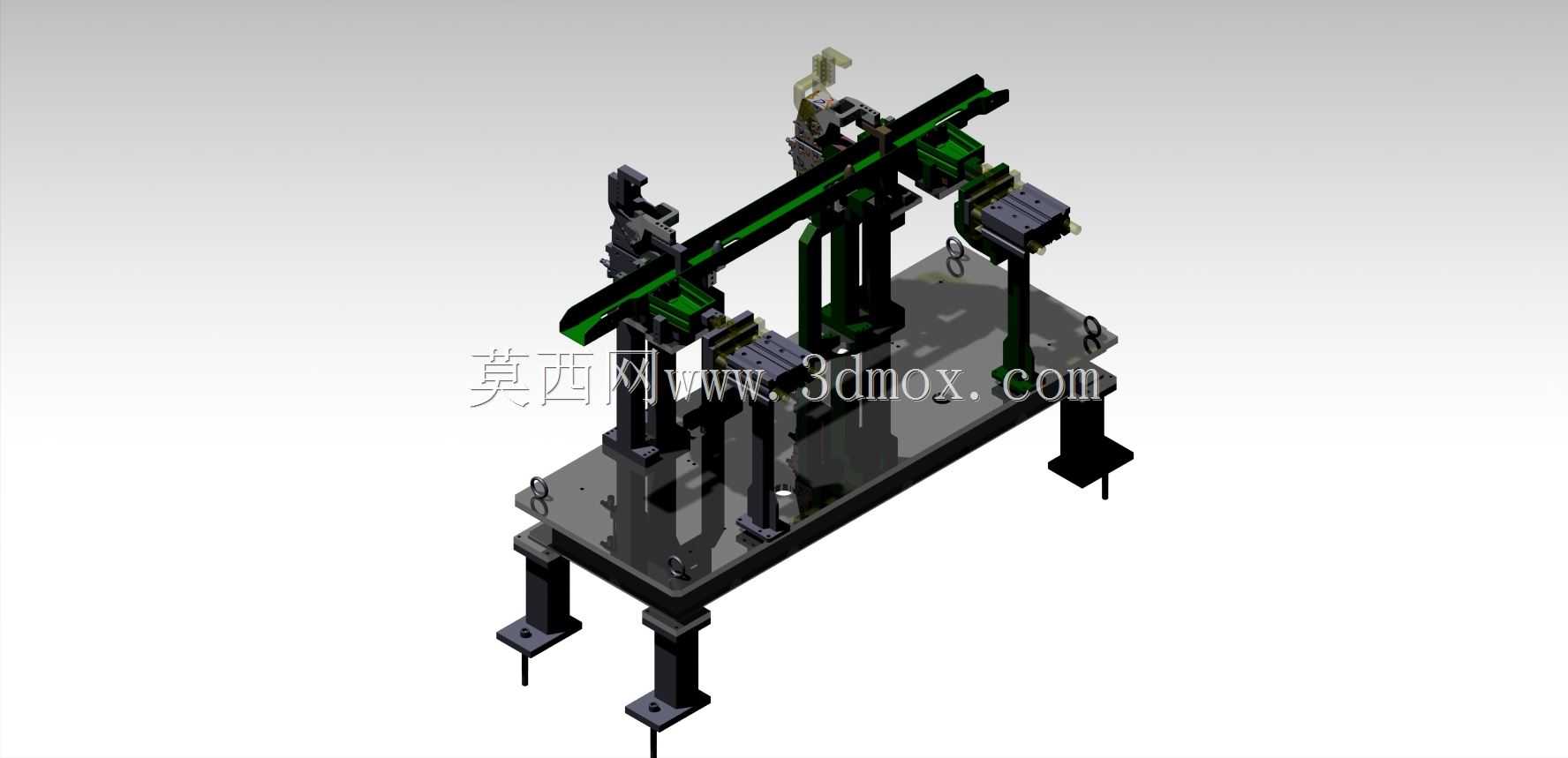

　　这套工装主要面向汽车白车身结构件、底盘小总成类零部件的焊接工序，适配弧焊、电阻点焊两类常见的汽车零部件焊接作业场景，在整车焊装线的工位段、零部件供应商的焊接单元都能直接适配使用，核心作用是在焊接过程中对散件进行精准定位与可靠夹紧，避免焊接热变形导致的零部件尺寸超差，保证组焊件的形位公差符合整车装配要求。从结构布局来看，整套夹具采用型材焊接底座作为承载基础，底座下方配置可调式支撑脚杯，可在车间硬化地面上快速调平，无需额外做预埋安装基础，适配多品种小批量生产时的工位快速调整需求，底座上的安装基准面做了铣削加工，平面度控制在0.1mm/米范围内，保证所有上部功能组件的安装基准统一。上部的定位单元按照待焊零部件的RPS基准点布置，

　　其中包含多个固定式定位销与可调式支撑块，定位销采用淬火材质制作，表面硬度达到HRC55-60，可承受长时间的工件装拆磨损，支撑块的高度可通过螺纹副微调，适配不同批次板材的厚度公差，避免工件装夹时出现悬空变形。夹紧单元采用气动转角缸搭配手动快速夹钳的组合配置，对于焊接路径周边、需要频繁避让焊枪作业的位置采用气动转角缸，焊枪靠近时缸杆自动下压旋转90度避让，焊枪离开后自动复位夹紧；对于远离焊接路径、装拆频次较低的辅助支撑位置采用手动快速夹钳，降低整套工装的制造成本与气动回路复杂度。整套夹具的横向布置长度适配常规汽车副车架、门槛梁类零件的尺寸范围，纵向宽度控制在1.2米以内，可直接放置在标准焊接变位机的工作转盘上，

　　配合变位机实现工件的360度旋转焊接，减少焊工的移动作业范围，提升焊接作业效率。设计过程中充分考虑了焊接作业的防飞溅需求，所有气缸的活塞杆外侧都加装了耐高温防护套，定位销与支撑块的表面做了氮化处理，避免焊接飞溅粘附在定位面上影响装夹精度，底座上预留了多个排渣缺口，焊接产生的焊渣、废料可直接从缺口落入下方的收集槽，减少日常清理的工作量。气路管线全部采用拖链内置布置，沿型材框架的内侧走线，避免管线外露被焊渣烧损，所有气路接口都设置在底座侧面的集中汇流板上，车间气源接入时只需连接一个主进气口即可完成气路连通，减少现场安装的配管工作量。在定位精度设计上，所有定位销的位置度公差控制在±0.05mm以内，夹紧后的工件重复装夹精度可控制在0.

　　1mm范围内，完全满足汽车零部件焊接的尺寸精度要求，同时夹具上预留了多个传感器安装位，可加装工件到位检测传感器，配合生产线的自动化控制系统实现装夹状态的实时检测，避免未装夹到位就启动焊接的质量问题。整套夹具的结构没有采用复杂的非标定制铸件，大部分结构件采用标准铝型材与标准钢板加工制作，易损件全部采用行业通用的标准件，后期维护更换时无需单独定制加工，可直接采购标准备件快速更换，降低设备的全生命周期维护成本。针对焊接过程中的热变形影响，夹具的主要受力支撑件都做了加强筋结构设计，避免长时间受焊接热辐射导致结构变形，夹紧力的大小通过气路调压阀统一调节，可根据不同板材的厚度调整合适的夹紧力，既避免夹紧力过小导致工件移位，也防止夹紧力过大导致薄板材产生装夹变形。
