工业生产用万向球式物料输送工作台

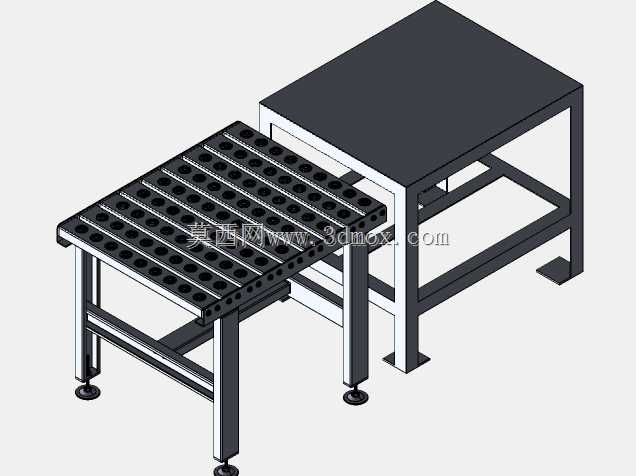

　　在离散制造的车间产线布局中，这类带万向球结构的输送装置常被布置在工序衔接的转角位置，或是人工装配工位的旁侧，用来承接上一工位流转过来的板件、箱体类工件，相比传统的辊筒输送机，它的核心优势是支持工件在台面上做任意方向的平移、转向调整，不需要额外设置顶升转台或者推料机构，工人只需要轻推工件就能完成对位，尤其适合多品种小批量的生产场景，比如钣金加工后的工序流转、电子电器产品的装配工位旁的物料暂存转运，或是包装线前段的物料整理工位。这套装置分为两个功能段，靠前的段是带密集万向球的输送台面，靠后的段是平整的固定式工作台面，两个台架的支腿都采用了可调脚杯结构，安装时可以根据现场地面的平整度调整每个支脚的高度，保证两个台面的拼接处齐平，

　　不会出现台阶卡滞工件的情况。从结构设计来看，球式输送段的台面采用了型材框架焊接或者栓接的结构，台面板上按照矩阵排布加工了安装孔，每个孔内嵌装万向滚珠单元，滚珠的顶面略高于台面板平面，工件放置上去之后只有滚珠和工件底面接触，滑动阻力非常小，哪怕是上百公斤的钢板件，单人也能轻松推动调整位置。框架的支腿采用矩形钢管焊接，横向和斜向都布置了加强梁，避免长期承重后出现台面变形，可调脚杯采用橡胶底座，既可以调节高度，也能起到防滑减震的作用，避免设备运行时出现移位。后侧的固定工作台面采用加厚钢板铺设，框架结构和输送段保持一致，高度和输送段齐平，这个区域主要用来做临时的工件暂存，或是工人完成简单的装配、检查作业时放置工具和工件，

　　不需要额外再搭配独立的工作台，节省了车间的占地空间。在实际安装布局时，需要注意两个台架的拼接间隙要控制在2mm以内，间隙过大会导致小尺寸工件或者工件的突出部位卡入缝隙，同时要保证整个台面的水平度误差不超过千分之二，否则工件会因为自重往低的一侧滑动，影响正常使用。设备的周边要预留至少600mm的操作空间，方便工人站在侧面推送工件，或是在固定台位完成作业。这类输送装置不需要额外配置动力，完全依靠人工推送或者工件自身的重力流转，结构简单可靠，维护成本极低，日常只需要定期清理万向球缝隙里的切屑、灰尘，检查滚珠转动是否顺畅，出现卡滞的单元单独更换即可，不需要整体拆解台面。在选型适配的时候，

　　要根据日常转运的工件最大重量来选择对应承重等级的万向滚珠，同时根据工件的最小底面尺寸调整滚珠的排布间距，保证工件在台面上移动时至少有四个滚珠同时接触支撑，避免工件倾斜卡滞。如果是用于有油污或者切削液的加工车间，台面板可以采用不锈钢材质，万向滚珠选用不锈钢或者带密封结构的型号，避免切削液进入滚珠内部导致锈蚀卡滞；如果是用于洁净车间或者电子行业，可以选用防静电的滚珠和台面材质，避免静电积累损伤电子元器件。这套结构的设计逻辑是用最低的成本实现多方向的物料转运需求，相比带动力的万向轮输送台，它没有复杂的传动机构和电控系统，故障率极低，非常适合对成本敏感、不需要自动化连续输送的工位使用，在中小批量生产的车间、维修车间、仓储分拣区域都有很广泛的适配性。
