带称重功能的辊筒式输送设备结构设计

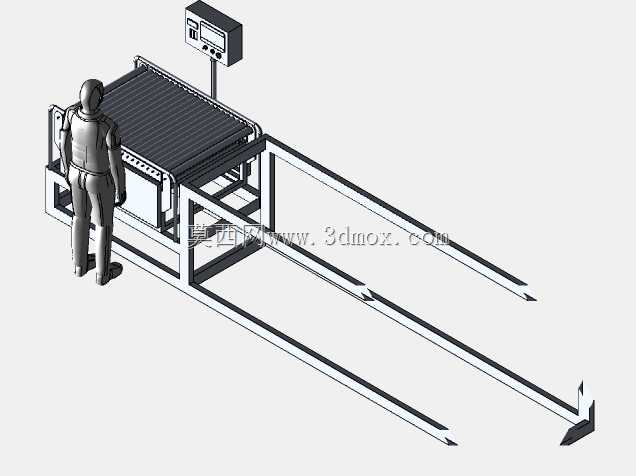

　　在电商仓储、快消品生产、汽配零部件加工等场景的物料流转环节，单纯的输送设备已经无法满足产线对物料重量数据实时采集的需求，这款集成称重功能的辊筒输送机，正是针对这类场景开发的线体设备，能够在物料连续输送的过程中同步完成重量检测，无需额外设置单独的称重工位，大幅压缩产线的占地长度，减少物料在不同工位间转运的辅助时间。从结构设计层面来看，这款设备将称重模块集成在输送段的机架内部，区别于传统外置称重台的拼接结构，整体机架采用分段式焊接框架设计，进料端与出料端分别设置过渡辊筒段，中间称重段的辊筒组独立安装在称重传感器的承载支架上，避免输送过程中机架振动对称重精度造成干扰，两侧的机架支腿采用可调式脚杯结构，

　　能够根据现场地面的平整度调整设备水平度，保证称重传感器的受力始终处于垂直方向，减少测量误差。设备的控制显示终端通过悬臂支架安装在输送段的侧方，操作人员无需俯身即可读取重量数据，支架上预留的走线槽能够将传感器线缆、控制线缆完全收纳在内，避免生产现场的物料剐蹭造成线缆破损，悬臂的旋转角度可以根据现场操作位的位置灵活调整，适配不同的产线布局需求。在实际使用过程中，物料从上游输送线进入本设备的进料过渡段后，会平滑过渡到中间的称重辊筒段，当物料完全进入称重区域后，系统会自动采集稳定状态下的重量数据，完成数据记录或者重量合格判定后，物料直接通过出料过渡段进入下游输送线，整个过程无需停顿，能够匹配连续化生产的节拍要求。

　　针对不同重量等级的物料输送需求，这款设备的辊筒采用直径统一的碳钢镀锌辊筒，单根辊筒的承载能力经过校核，能够满足常规箱装、托盘装物料的输送要求，辊筒之间的间距根据常见输送物料的最小底面尺寸设计，避免小件物料卡在辊筒间隙中，称重段的传感器选型覆盖常规产线的物料重量范围，能够满足绝大多数通用场景的检测精度要求。从安装边界来看，这款设备的整体长度包含两端的过渡段，宽度与常规的辊筒输送线保持一致，能够直接和同规格的标准输送线进行拼接，不需要额外制作转接连接件，设备的进料端和出料端高度可以通过支腿的调节结构在一定范围内调整，能够适配不同高度的上下游线体，减少现场安装的改造工作量。设备的机架底部预留了地脚螺栓安装孔，如果现场设备运行节拍较快、

　　物料重量较大，可以通过膨胀螺栓将设备固定在地面上，避免长期运行过程中设备出现移位，影响称重精度和输送稳定性。在日常维护层面，称重段的辊筒采用快拆式安装结构，不需要拆卸整体机架即可单独更换损坏的辊筒，称重传感器的校准位置预留了操作空间，日常校准作业不需要拆解设备外壳，能够大幅降低维护的时间成本，控制终端的防护等级满足车间生产环境的使用要求，能够抵御日常生产过程中的粉尘、少量溅水影响，适合在多数工业生产车间环境下长期稳定运行。
