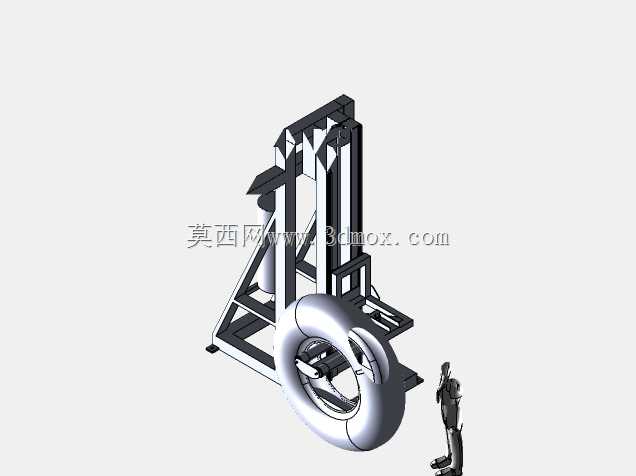

轮式工件转运升降检测工位结构设计

项目分类:升降机 发布时间:2023-07-18 ID:699893
  • 轮式工件转运升降检测工位结构设计

  这套结构针对车间内大尺寸环形轮类工件的上线检测工序设计,解决传统吊装转运过程中工件定位偏差大、检测工位上下料效率低的痛点,适配环形工件的外观检测、形位公差测量等工序的工位承载与升降调整需求。从实际产线布局来看,该工位设置在机加工序与终检工序的衔接段,无需额外占用大面积吊装作业空间,操作人员可直接将完成机加工的环形轮件推送至工位承载位,通过升降机构调整工件高度,匹配不同检测设备的作业高度要求,避免反复吊装带来的工件磕碰风险,同时减少吊装作业的等待时长,适配中小批量多规格轮类工件的柔性检测需求。

  结构设计上采用框架式方通焊接机架作为主体承载结构,底部设置可调式脚杯作为安装支撑,可根据车间地面平整度调整机架水平度,安装时需预留机架周边不小于800mm的操作维护空间,机架整体宽度控制在1200mm范围内,长度适配1500mm直径以内的环形轮件承载需求,升降行程覆盖600mm到1200mm的高度区间,可匹配不同身高操作人员的作业高度,也能适配不同检测仪器的输入高度要求。升降导向采用双列直线导轨副搭配滚珠丝杠传动的结构,相比链条传动的升降结构,传动精度更高,升降过程的平稳性更好,不会出现工件升降过程中的晃动偏移,保证检测时工件位置的稳定性,承载平台设置与环形轮件内孔匹配的定位支撑结构,工件放置后可自动完成中心定位,无需额外人工找正,减少检测前的辅助准备时间。

  机架侧边预留了检测元件的安装位,可根据实际检测需求加装视觉检测相机、尺寸测量传感器等元件,升降机构的驱动端预留了伺服电机安装接口,可后续升级为数控自动升降模式,对接产线MES系统实现工位高度的自动调整,适配不同批次工件的检测参数自动调用。从工位人机工程设计来看,操作侧设置了足够的站立操作空间,操作人员在放置工件、调整检测位置时无需探身作业,降低长时间作业的疲劳感,机架底部的承载框架做了倒角处理,避免工件转运过程中磕碰划伤,所有焊接位置都做了焊后打磨处理,去除焊渣与尖锐边角,避免作业过程中剐蹭操作人员或工件表面。

  考虑到车间实际作业中的粉尘、切削液残留问题,导轨与丝杠传动部位都设置了可伸缩的防护挡板,避免切削液、金属碎屑进入传动副造成磨损,延长结构的维护周期,日常维护仅需定期在润滑点加注润滑脂即可,无需复杂的拆解保养。承载平台的承重设计按照最大300kg的工件重量做冗余校核,框架结构通过有限元受力分析,在最大承重状态下机架的形变量控制在0.2mm以内,不会因为承重变形影响检测精度,升降过程的速度设置为0.1m/s,既保证上下料的效率,也避免速度过快带来的工件冲击移位。

  在产线适配性上,该工位可直接对接相邻的皮带输送线或者AGV转运工位,工件完成检测后可直接通过升降调整到输送线高度,推送至下一工序,无需额外的转运设备,减少工序间的转运环节,整体结构没有复杂的定制化零件,大部分采用标准方通、标准导轨丝杠零件加工组装,加工制造成本低,后期备件更换也可直接采购标准件,降低设备的全生命周期维护成本。针对不同规格的环形轮件,仅需更换承载平台上的定位支撑块即可完成适配,无需改动整体机架与升降结构,换型时间控制在10分钟以内,适配多品种小批量的生产检测场景。
