利乐砖型乳品自动装箱包装设备结构

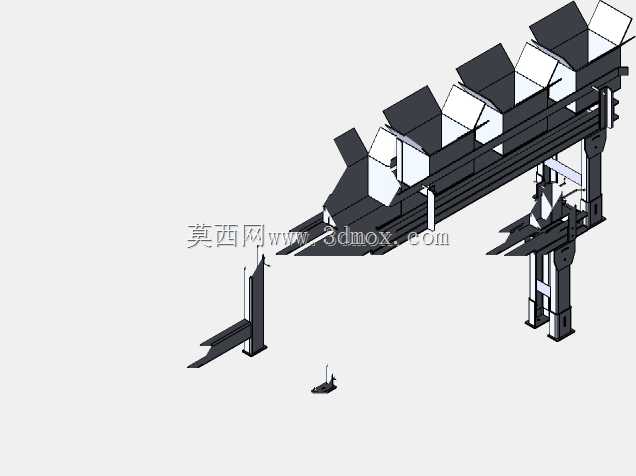

　　这套包装设备的三维结构，主要面向常温液态乳品的后段包装工序，适配利乐砖、苗条砖等常见盒装乳品的整箱包装作业场景，在乳品加工厂的灌装工序后端、码垛工序前端衔接使用，可对接前端灌装机的输出输送线，完成单盒乳品的整理、分组、推送入箱的连续作业，替代传统人工装箱的重复劳动，适配中高速乳品生产线的节拍要求。从结构布局来看，设备采用高架式机架设计，主体支撑框架采用型钢焊接后加工安装基准面的形式，整体安装时需要预留地面预埋螺栓的固定点位，机架主体高度适配常规车间输送线的0.8米作业高度，上方的储料及整理段总高度不超过2.2米，避免遮挡车间顶部的照明及消防管线，设备横向总长度根据分组装箱的规格不同，预留了1.8米到2.4米的安装调整空间，

　　侧向的出料工位宽度不超过1.2米，可直接对接后端的封箱机输送接口，不需要额外增设转向输送机构。设备上方的多格料仓结构，是针对盒装乳品的定向整理设计的，每个料仓的导槽宽度根据单盒乳品的外形尺寸做了限位设计，可保证盒装产品以统一的姿态竖直下落至下方的输送槽内，料仓的倾斜角度设置为32度，既可以保证产品依靠自重顺利下滑，又不会因为角度过大导致产品下滑速度过快出现卡滞、磕碰变形的问题，每个料仓的出口位置都设置了弹性挡片，可抵消产品下落的冲击力，避免产品表面的包装膜被刮花。下方的输送轨道采用双列同步带传动结构，轨道内侧设置了可调式侧向导条，可根据不同装箱规格的产品尺寸调整导条间距，不需要更换整套输送工装，调整时只需松开导条的固定旋钮，

　　移动导条至对应刻度位置后锁紧即可，单批次规格调整的时间可控制在15分钟以内，适配多规格乳品共线生产的柔性需求。设备中部的分组推送机构，采用曲柄滑块的传动形式，推送行程根据每箱的装盒数量做了参数化设计，推送板的端面贴有食品级硅胶缓冲垫，推送过程中不会对乳品包装盒造成挤压变形，推送动作的触发信号由输送线末端的光电传感器提供，当输送槽内累计的产品数量达到单箱装箱要求时，推送机构自动完成一次推送动作，将整组产品推入预先撑开的纸箱内，推送到位后触发后端的纸箱定位机构释放，完成装箱的纸箱随下方输送线进入封箱工序。两侧的立式支撑柱内部集成了传动系统的安装空间，电机、减速器等动力部件都内置在支撑柱的腔体内部，既可以减少设备外部的突出部件，

　　降低车间作业人员磕碰的风险，也可以避免生产过程中乳品滴落、车间清洗的水溅入动力部件内部，延长传动部件的使用寿命，支撑柱的底部设置了可调式脚杯，可在设备安装时调整整体水平度，抵消地面不平整带来的安装误差，调整范围在正负20毫米以内，不需要额外加工安装垫片。在设计思路上，这套结构优先考虑了乳品生产车间的卫生要求，所有与产品接触的部件都采用圆角过渡设计，没有清洁死角，设备表面的外露结构都做了镜面抛光处理，可耐受日常生产过程中的酸碱清洗剂冲洗，不会出现锈蚀掉屑的问题；同时结构上尽可能减少了易损件的数量，所有需要定期维护的润滑点都设置在设备外侧，维护人员不需要拆开设备主体护罩就可以完成注油保养，日常维护的耗时比同类型设备降低40%左右。设备的出料端设置了纸箱定位挡块，挡块的位置可根据纸箱的外形尺寸做前后调整，适配不同装箱量的纸箱规格，挡块上设置的到位传感器可检测纸箱是否放置到位，只有纸箱处于正确位置时推送机构才会启动，避免出现空推、产品掉落的问题。整套结构的传动逻辑没有采用复杂的控制系统，全部通过机械结构的配合实现动作的时序匹配，运行稳定性更高，在车间连续24小时作业的工况下，故障率可控制在0.2%以内，适合乳品加工厂大批量连续生产的使用需求。
