小型手动定量液体灌装设备结构设计

　　这款小型灌装设备主要面向小批量生产场景，适配日化、食品、小型化工实验室等领域的低粘度液体分装作业，可完成从敞口储料容器到目标包装容器的定量液体输送，无需外接气源与复杂电控系统，适合产能需求不高、场地空间有限的生产场景使用，比如小型作坊式洗护用品分装、实验室试剂定量分装、餐饮门店自制饮品定量灌装等场景，都能通过该设备完成稳定的灌装作业，相比大型全自动灌装线，它的部署成本更低，对场地的适配性更强，不需要复杂的管线铺设，放置在普通工作台面即可完成安装调试。

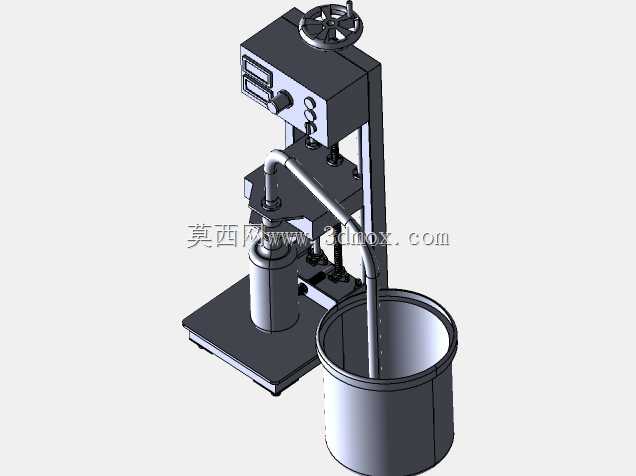

　　从结构设计来看，设备采用立式框架布局，底部为方形安装底座，底座上预留了标准安装孔位，可通过螺栓直接固定在常规厚度的工作台面上，安装时需要保证底座平面水平度偏差不超过0.2mm/m，避免灌装过程中出现机架晃动影响定量精度。机架主体采用单立柱加顶部安装板、中部活动压板的结构形式，顶部设置手轮调节机构，通过梯形丝杠带动中部压板上下移动，可适配不同高度的包装容器，调节行程范围内可覆盖常见的100ml到1000ml规格的圆柱型包装瓶，调节时转动顶部手轮即可完成高度定位，梯形丝杠的自锁特性可以保证调节到位后压板不会自行下滑，无需额外增加锁紧机构，简化了结构复杂度。

　　设备的料液输送路径采用硬管加软管结合的方式，吸料端直接插入外置敞口储料桶内，省去了自带储料罐的清洗麻烦，换料时只需更换吸料管路即可完成不同物料的切换，适合多品种小批量的分装需求。灌装阀组件安装在中部活动压板上，随压板同步上下移动，灌装时灌装头可伸入包装容器内部，减少液体飞溅，灌装完成后压板上移，即可取出容器完成一个作业循环。设备的定量调节通过顶部手轮的转动圈数结合刻度标识实现，操作人员可根据目标灌装量调整手轮转动幅度，配合内部的活塞式计量结构，可将灌装误差控制在±2%以内，满足常规小批量分装的精度要求。

　　从安装边界来看，设备整体占地尺寸较小，不含外置储料桶的情况下，底座投影尺寸约为300mm*400mm，顶部手轮处于最高位置时整体高度约为750mm，安装时需要在设备右侧预留不小于200mm的操作空间，用于放置储料桶以及更换容器，设备后侧预留100mm的间隙即可满足管路布置与日常维护需求，不需要额外预留检修通道，单人即可完成全部操作与日常维护。设备的运动部件均做了圆角处理，没有外露的尖锐棱角，操作时的安全风险较低，日常维护只需定期给梯形丝杠涂抹润滑脂、检查管路密封件是否老化即可，不需要复杂的维保流程。

　　在功能设计上，这款设备没有采用复杂的电控元件，全部动作通过手动操作配合机械结构实现，故障率极低，即使在没有稳定供电的场景下也能正常使用，对使用环境的要求极低，不需要配套的压缩空气源，也不需要进行复杂的参数设置，新操作人员经过十分钟左右的培训即可独立完成操作。相比常见的手动虹吸式灌装工具，它的定量精度更高，灌装速度更稳定，不会出现流速忽快忽慢导致的灌装量偏差，也能避免虹吸式灌装容易出现的滴漏问题，灌装头处设置有简易的止回结构，灌装完成后不会出现残液滴漏污染容器外壁的情况。

　　设计过程中充分考虑了不同物料的适配性，接触物料的管路与阀体均采用光滑的耐腐蚀材质，可适配大部分非强腐蚀性的低粘度液体，日常清洗时只需将吸料管放入清洗液中，反复做几次灌装动作即可完成内部管路的冲洗，不需要完全拆解设备，换料清洗的效率很高。设备的整体结构没有复杂的异形零件，大部分零部件都是标准型材与标准机加工件，加工制造成本较低，后期如果出现零件损坏，也很容易找到替换件，不需要定制特殊的非标配件，降低了长期使用的维护成本。
