椭圆齿轮组合传动结构三维设计作品

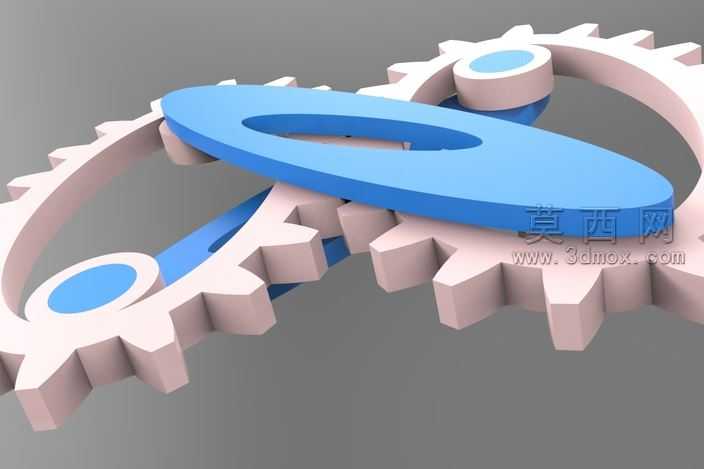

本作品为椭圆齿轮组合传动结构的三维建模设计，整体采用参数化建模思路完成，首先基于椭圆齿轮的节曲线数学方程完成齿廓的参数化生成，区别于常规圆形齿轮的定传动比特性，椭圆齿轮可实现特定规律的变传动比传动，能够满足特殊工况下的非匀速运动传递需求。建模过程中首先确定主从动椭圆齿轮的长轴、短轴、模数、齿数、压力角等核心参数，通过三维建模软件的草图绘制、特征拉伸、阵列切除等操作完成单个椭圆齿轮的齿形构建，严格保证齿廓曲线与节曲线的啮合匹配度，避免传动过程中出现卡滞、干涉问题。模型中包含三个相互啮合的椭圆齿轮构件，搭配椭圆环形连接构件与轴孔定位结构，整体装配过程中严格校验各齿轮的啮合间隙与运动轨迹，通过软件的干涉检查功能反复调整装配位置，确保整套机构在模拟运动过程中无硬干涉，传动顺滑无卡顿。材质渲染阶段，齿轮主体采用哑光浅粉色工程塑料材质，模拟轻量化非金属齿轮的质感，连接构件采用亮蓝色光滑硬质塑料材质，通过材质色彩的区分清晰展现各构件的装配层级与结构关系，背景采用中性灰色调突出模型主体结构，渲染时添加柔和的环境光与定向光源，清晰呈现齿形的轮廓细节与构件的边缘倒角，所有构件的轴孔位置均做了同轴度校验，预留了标准的轴类零件安装位，可直接用于后续的运动仿真分析、3D打印验证或者非标传动机构的方案设计参考。整套设计兼顾了结构合理性与视觉展示效果，既还原了椭圆齿轮传动的核心结构特征，也通过清晰的材质区分让观者能够快速理解整套传动机构的组成逻辑与装配关系，可用于机械原理教学演示、非标传动方案选型参考等场景。
