球形物料分送处理机架设备三维结构

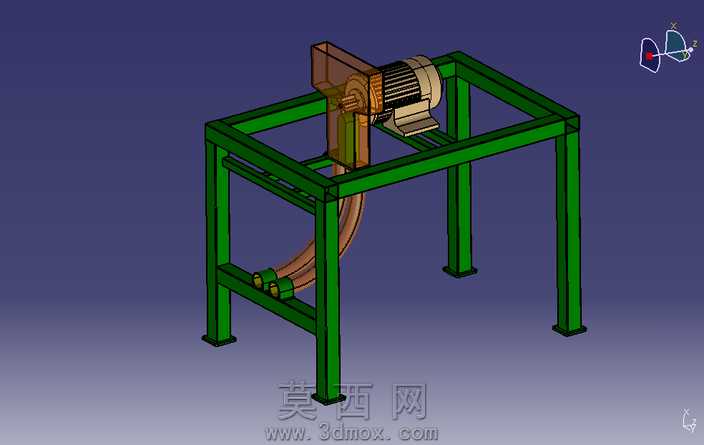

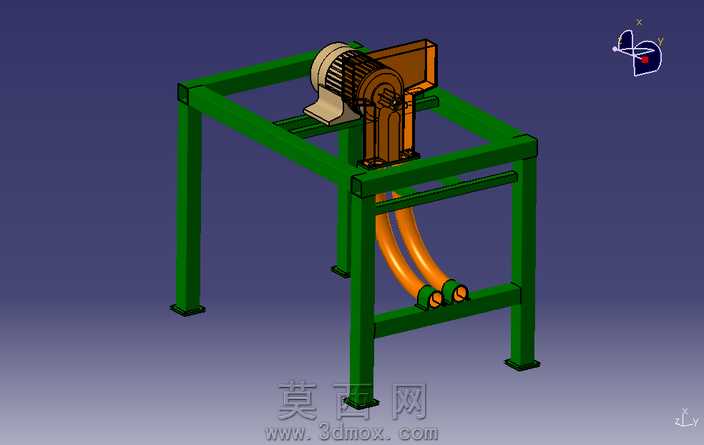

本模型为面向球形物料分送处理的机架式作业装置，采用三维参数化建模完成整体结构搭建，建模过程中对各部件的装配约束、干涉校验做了完整处理，确保各结构件的配合关系符合实际机械装配逻辑。模型整体以方管型材搭建的立式机架作为承载主体，机架采用四立柱加多层横撑的框架式结构，底部设置方形安装脚座，可通过膨胀螺栓实现与地面的固定连接，保障设备运行时的结构稳定性，机架型材表面赋予绿色金属漆材质，还原工业设备的常规涂装质感。机架上层平台固定安装动力驱动单元，该单元包含减速电机主体与传动连接结构，电机外壳做了分色材质处理，散热筋、接线盒等细节结构均做了还原建模，传动部分与下方的分料执行结构做了精准的同轴度约束，保障动力传输的同轴精度。动力输出端向下连接弧形导流分料结构，两根平行布置的橙色弧形弯管作为物料输出通道，弯管内壁做了光滑曲面处理，减少球形物料输送过程中的卡滞风险，弯管末端设置出料接口，可对接后续的物料收集或包装工位。模型的设计思路围绕球形物料的定向分送需求展开，通过转子带动叶片的旋转动作，将进入进料区域的球形物料均匀拨入两根弧形输送管道，实现单路进料、双路分送的物料处理功能，可适配小型球状零件、球状农产品等物料的分拣、分流输送工序。渲染过程中对金属材质的反光度、塑料弯管的半哑光质感做了参数调整，整体场景采用工业蓝渐变背景，搭配三维软件自带的坐标系标识，清晰展示设备的整体结构与空间布局，各部件的连接位置、安装孔位均做了细节建模，可作为同类物料处理设备的结构设计参考，也可用于教学场景下的物料输送机构原理演示。
