气动杠杆式工件夹持工装夹具结构

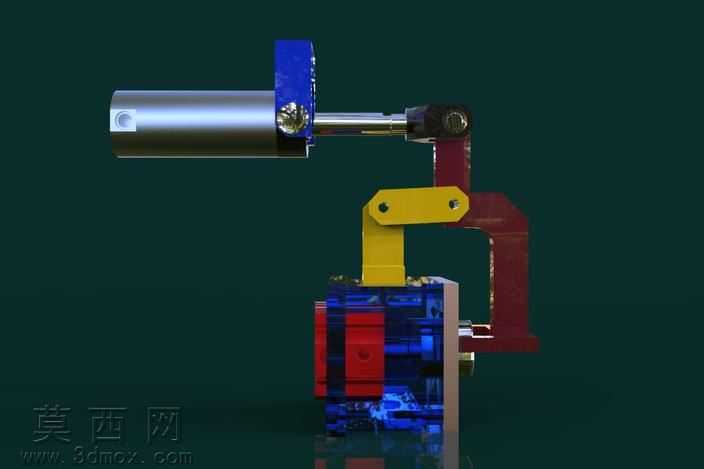

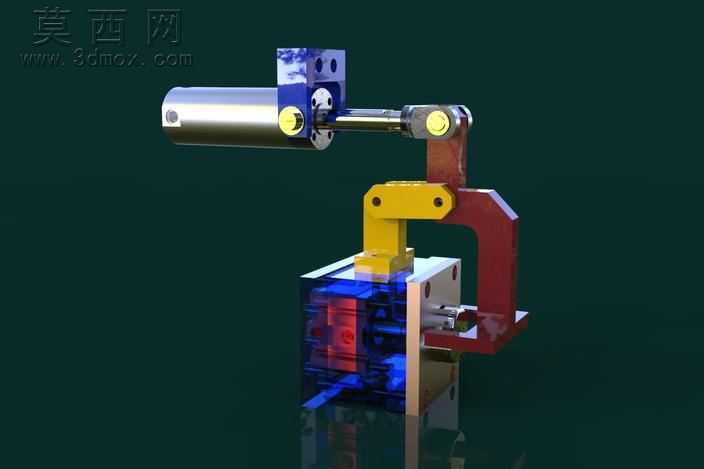

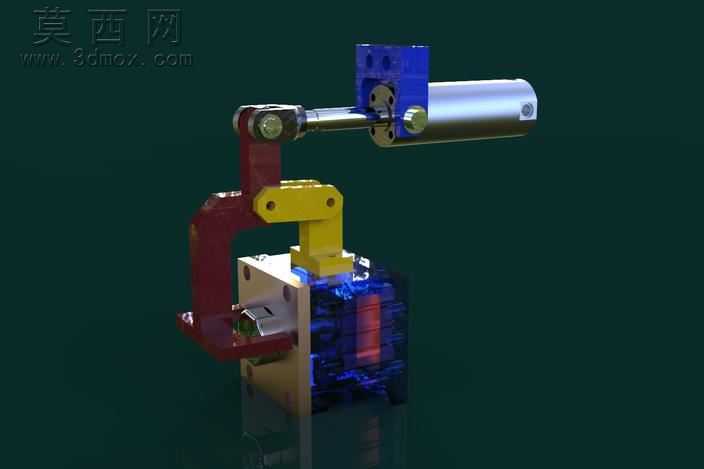

本作品为气动驱动的杠杆式夹持工装三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工装配的公差规范，所有零件均保留完整的建模特征树与可编辑参数，方便后续根据实际工件尺寸、夹持行程需求进行参数调整与结构优化。模型整体采用分层式结构设计，底部为定位安装基座，基座上集成了工件定位槽与夹紧支撑块，用于待加工工件的初定位与承载，基座部分采用金属钢材质渲染，表面做了哑光喷砂质感处理，还原实际工装的金属加工表面效果，基座上预留了标准安装孔位，可直接适配不同机床工作台、自动化流水线工位的安装需求。中部为杠杆传力机构，包含两组铰接式杠杆臂，其中深红色弯臂为主动传力臂，连接气动执行元件的输出端，黄色短臂为从动压臂，末端设置软质压头，避免夹持过程中刮伤工件表面，杠杆铰接处均设计了标准销轴与衬套结构，减少长期往复动作的磨损，提升工装使用寿命，杠杆臂部分分别做了不同的金属材质区分，深红色臂体采用烤漆金属质感，黄色臂体采用阳极氧化铝合金质感，清晰区分不同功能的结构部件。上部为气动执行元件，采用标准笔型气缸结构，气缸缸筒做了抛光金属质感渲染，气缸端盖与连接法兰采用蓝色工程塑料与金属结合的材质表现，气缸输出端通过浮动接头与主动杠杆臂连接，可补偿小范围的安装同轴度误差，避免气缸杆受径向力造成密封件损坏。渲染阶段采用KeyShot完成场景搭建，使用深色哑光背景突出工装主体结构，打光采用三点布光方案，主光源模拟车间顶光效果，辅光源补光消除结构暗部死黑，轮廓光勾勒工装的边缘轮廓，清晰展现各部件的装配关系与结构细节，透明部件部分采用半透明蓝色PC材质，还原气动元件上的透明防护盖视觉效果。整体设计思路围绕快速夹紧、定位可靠、动作稳定的工装需求展开，通过杠杆力放大原理，将气缸的输出推力放大后作用在工件上，在较小气缸规格下即可获得足够的夹持力，同时结构紧凑，占用工位空间小，可广泛应用于机加工上下料、工件焊接、装配检测等场景的工件固定，模型包含完整的装配约束关系，所有活动部件均可实现动作仿真，可直接用于工装方案评审、作业指导书制作、自动化产线虚拟调试等用途。
