厨用有机废物处理器结构设计方案

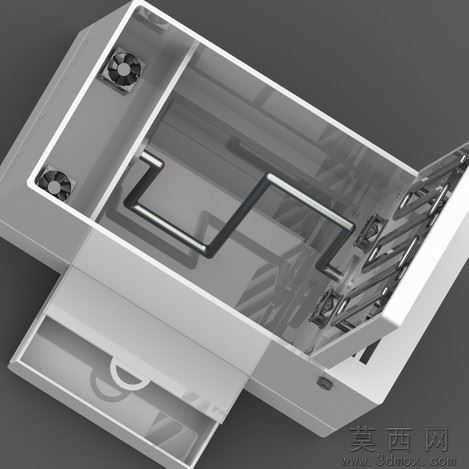

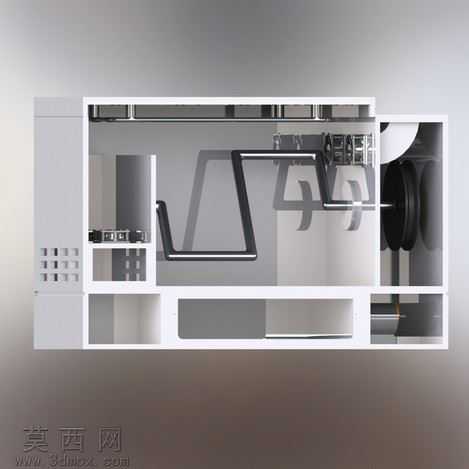

本有机废物处理器采用SolidWorks完成全参数化三维建模，整体采用卧式腔体布局设计，建模过程中严格遵循机械装配的公差配合规范，对每一个零部件的装配基准、配合间隙都做了精准定义，确保模型可直接导出工程图用于生产加工参考。外观壳体采用食品级不锈钢材质参数设定，渲染阶段调整了金属材质的粗糙度、反射率参数，还原不锈钢磨砂表面的真实质感，同时对腔体内部的结构做了半剖可视化处理，清晰展示内部的传动与处理结构。内部核心处理腔采用阶梯式腔体设计，进料端设置导流挡板结构，引导有机废物进入破碎处理区域，破碎组件采用弯折式合金破碎刀盘结构，建模时对刀盘的弯折角度、刃口倾角做了参数化定义，通过多组刀盘的交错排布，实现对有机废物的剪切、撕扯、研磨多级处理，确保不同质地的有机废物都能被充分粉碎。传动部分采用直连式电机驱动结构，电机输出端与破碎主轴通过联轴器刚性连接，建模时还原了轴承座的定位结构、密封组件的安装位置，避免处理过程中废液渗漏。出料端设置离心甩干结构，通过高速旋转的滤筒将粉碎后的废渣与废液分离，废液通过底部的导流槽排出，废渣则推送至出料口收集。设计过程中充分考虑家用场景的使用需求，整体外形尺寸控制在常规厨下安装空间范围内，外部操作面板设置多组功能按键，建模时对按键的凸起高度、面板的标识区域做了细节还原，底部设置减震垫安装位，降低设备运行过程中的震动与噪音。渲染阶段采用工作室柔光环境，对设备的半剖结构做了重点打光，清晰展示内部各组件的装配关系与运行逻辑，材质区分上对金属结构件、塑料密封件、橡胶减震件分别赋予对应的材质参数，让整体模型的展示效果更贴近真实产品的质感，同时所有零部件都做了可拆解设计，方便后续对单个结构做优化调整。
