辊刷式马铃薯清洗设备结构设计

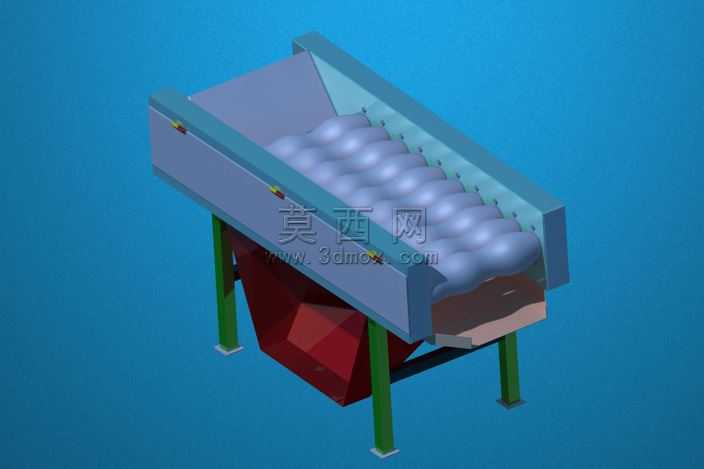

本作品为针对马铃薯表皮泥沙清洗作业设计的专用辊刷式清洗设备，采用三维建模软件完成全参数化结构设计，通过渲染模块完成整机效果呈现，各部件材质属性均按照实际工业应用场景完成匹配。设备主体采用卧式槽型机架结构，支撑腿选用标准型钢焊接成型，底部设置可调脚垫保证整机放置的水平稳定性，槽体内部平行排布多根波浪形毛刷辊，辊体表面采用耐磨食品级尼龙刷毛材质，相邻辊轴通过链传动结构实现同步同向转动，传动侧的链轮、张紧结构、轴承座均按照机械设计标准完成选型与装配定位，保证动力传递的平稳性。设备进料端设置倾斜导料板，待清洗马铃薯从导料板进入辊刷区域后，在转动辊刷的带动下不断翻滚前进，辊体上方可配套喷淋管路，通过高压水流配合刷毛摩擦去除马铃薯表面附着的泥土、表皮残留杂质，清洗完成的物料从设备末端的出料斜槽排出，槽体底部设置集水排污腔，可将清洗产生的污水统一收集排放，避免作业现场积水。设计过程中重点优化了辊刷的排布间距与波浪形辊面轮廓，既保证马铃薯在清洗过程中能够充分翻滚接触刷毛，又避免辊间距过大导致物料卡滞、过小导致物料挤压破损，同时对机架的承重结构做了加强处理，保证设备满载运行时的结构强度，各连接部位均采用标准紧固件装配，便于后期设备的维护、刷毛更换与部件检修。整机结构紧凑，传动路线简洁，没有冗余的复杂结构，能够适配中小型农产品加工场所的马铃薯初加工清洗需求，建模过程中所有零部件均建立了独立的参数化特征，可根据不同的处理产能需求调整辊刷数量、槽体长度等核心参数，快速衍生出不同规格的同系列设备模型，各部件的装配关系完全符合实际机械装配规范，不存在干涉问题，可直接用于后续的工程图导出、结构仿真验证与生产加工参考。
