短段金属链条结构可视化三维设计作品

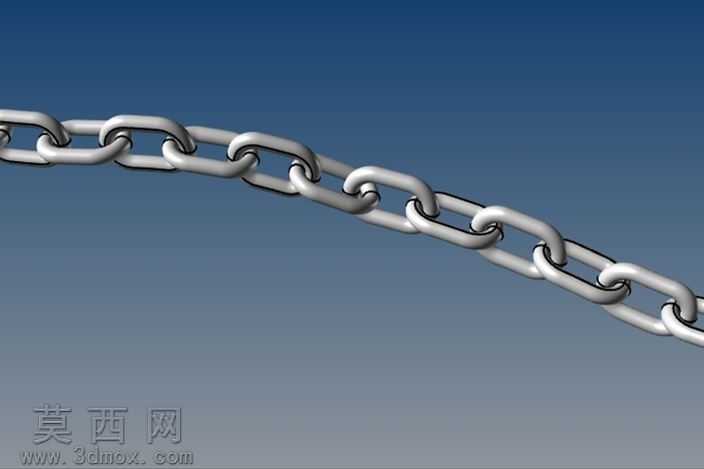

本作品以短段金属链条为设计原型，通过三维建模软件完成全参数化结构搭建，完整还原了标准圆环链的链节互锁结构特征。建模阶段首先基于圆环链的通用尺寸规范，确定单节链环的线材直径、环体内外轮廓尺寸、相邻链环的配合间隙参数，采用扫掠特征生成单个闭合链环的基础实体，通过布尔运算校验链环之间的活动余量，确保每一节链环都能在相邻链环的约束范围内实现自然转动，还原真实链条的弯折活动特性。材质设置阶段针对金属链条的使用场景，为模型赋予哑光冷轧钢材质，调整材质的金属度、粗糙度参数，模拟工业用链条表面经过轻度抛磨、带有细微使用纹理的质感，同时为链环边缘添加极细微的倒角结构，避免模型渲染时出现锐利边缘的失真效果。渲染阶段采用渐变蓝灰色背景突出金属主体，设置三点布光方案：主光源从斜上方投射，打出链环曲面的高光轮廓，突出链环互锁位置的结构层次；补光从侧下方补充暗部亮度，避免链环嵌套位置出现死黑区域，清晰展示链节之间的配合结构；轮廓光从后方勾勒链条边缘，将金属链条与背景区分开，强化整体的空间立体感。设计过程中重点关注短段链条的形态表达，没有搭建过长的链体，而是聚焦于单节链环的结构精度、相邻链节的配合关系，通过短段链的呈现直观展示链条的连接逻辑，既可以作为机械传动、起重索具相关设计的参考素材，也可用于五金配件类产品的展示演示，模型结构规整，曲面过渡顺滑，无破面、错面等建模问题，能够清晰呈现金属链条的典型结构特征与材质质感。
