手驱动自行车轮维修调校工具结构设计

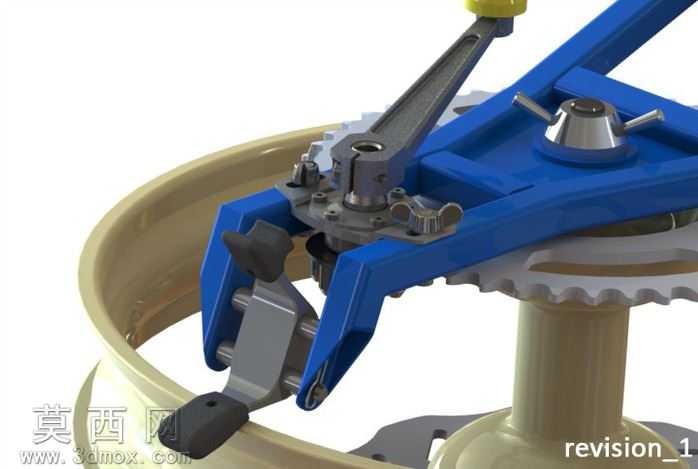

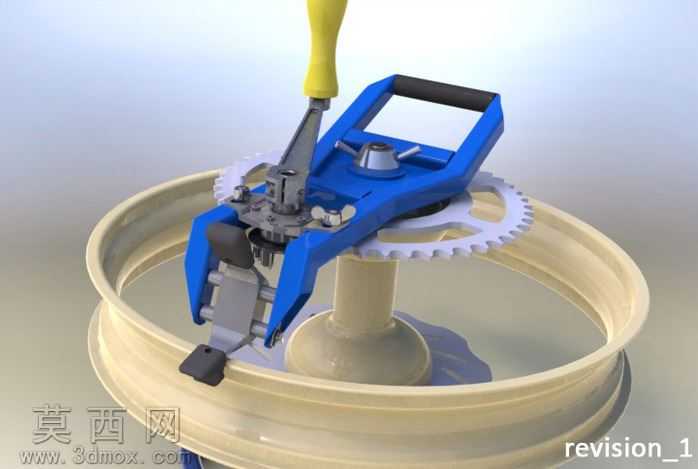

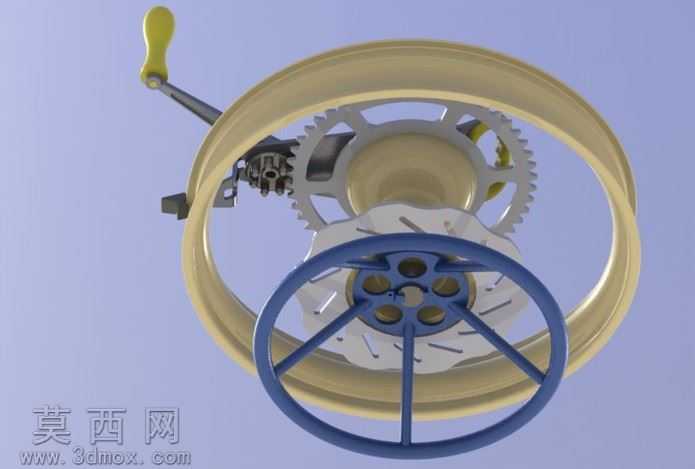

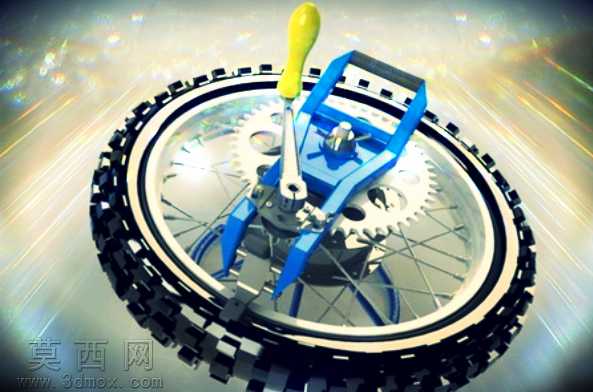

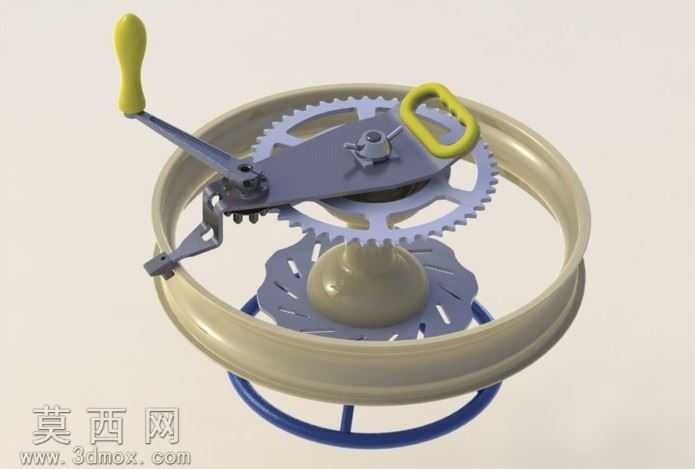

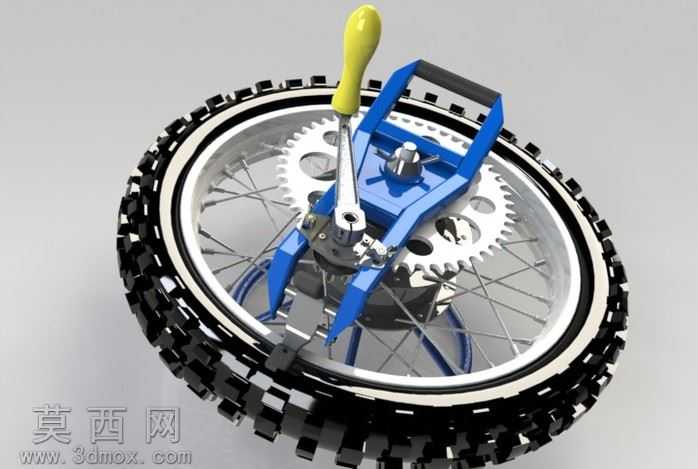

本作品为手驱动式自行车轮维修调校工具的三维设计方案，建模阶段依托三维参数化设计软件完成全零件的独立建模与整体装配，从工具的功能逻辑出发，先完成核心夹持结构、传动齿轮组、施力手柄、轮组定位组件的草图绘制，通过拉伸、旋转、扫描、阵列等基础特征命令构建零件基体，再对倒角、圆角、卡槽、啮合齿形等细节特征进行精细化处理，确保所有零件的装配公差符合机械设计规范，不存在干涉错位问题。渲染阶段采用写实材质渲染方案，为工具的夹持臂、框架主体赋予蓝色喷塑金属材质，还原五金工具表面的哑光磨砂质感与细微颗粒纹理，为施力手柄赋予亮黄色防滑塑胶材质，表现塑胶材质的温润光泽与防滑纹理细节，为配套的自行车轮组分别赋予橡胶轮胎的黑色粗糙胎面纹理、金属辐条的亮面镀铬质感、轮圈的银色阳极氧化金属质感、传动链轮的金属切削加工质感，场景搭建采用浅灰色纯色背景，搭配柔和的三点布光方案，主光从斜上方投射勾勒工具与轮组的轮廓结构，辅光弱化阴影区域的死黑问题，轮廓光强化金属零件的边缘高光，最终渲染图清晰展现工具与轮组的装配状态与结构细节。结构设计上，该工具采用齿轮传动的手驱动结构，通过摇动手柄带动齿轮组传动，驱动夹持机构完成对车轮轴、间距的精准调校，可适配不同尺寸的链轮与轮组，夹持端采用多瓣式卡位结构，能够稳定卡合轮组的轴部位置，避免调校过程中出现滑移错位问题，手柄采用符合人体工学的曲面造型，握持施力时更加顺手，框架部分采用镂空式结构设计，在保证结构强度的前提下减轻工具整体重量，方便维修人员携带与现场操作。设计思路围绕自行车轮维修的实际场景展开，针对传统轮组调校工具操作繁琐、适配性差的痛点，将齿轮传动结构与手动施力结构结合，无需外接动力源即可完成轮组的调校作业，同时优化了工具的夹持范围，能够兼容不同规格的自行车、小型摩托车轮组，在零件设计时充分考虑加工可行性，多数结构件采用冲压、铣削即可完成加工，塑胶手柄采用注塑工艺成型，具备量产落地的可行性，整体设计兼顾功能性、操作性与工艺性，能够满足日常轮组维修调校的使用需求。
