星形支架双齿轮联动机械结构

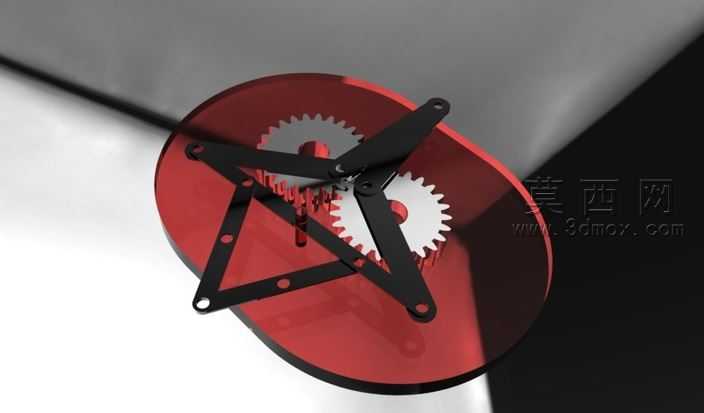

本作品为一款创意齿轮联动机械结构，整体采用SolidWorks完成全参数化三维建模，建模过程中严格遵循机械传动的设计规范，对齿轮的模数、齿距、压力角等核心参数进行精准设定，保证两个齿轮能够实现顺畅无卡滞的啮合传动。模型主体由红色椭圆形基座、两个渐开线圆柱齿轮、黑色星形铰接支架三部分构成，基座部分采用拉伸凸台命令完成基础轮廓构建，边缘做圆角过渡处理避免应力集中，表面赋予高光泽红色烤漆材质，渲染时调整材质的反射率与粗糙度参数，还原烤漆材质细腻的光泽质感与柔和的反光效果。两个齿轮分别固定在基座的对应转轴位置，建模时通过方程式驱动齿形轮廓，保证齿形精度符合传动要求，齿轮部分赋予哑光金属材质，模拟钢制传动齿轮的质感，齿面做细微的磨砂纹理处理，还原真实机加工零件的表面特征。黑色星形支架采用多段杆件铰接设计，每处铰接孔位都与齿轮上的偏心转轴精准配合，建模过程中通过装配体的配合约束完成干涉检查，确保支架在齿轮转动过程中能够随偏心轴的运动完成规律性的开合、转动动作，不存在运动干涉问题，支架部分赋予哑光黑色硬质塑料材质，表面添加细微的颗粒纹理，模拟工程塑料注塑成型的表面质感。渲染阶段采用三点布光方案，主光源从侧上方打亮模型主体，勾勒出齿轮与支架的轮廓层次，辅助光源补充暗部细节避免死黑，背景采用渐变灰色调突出模型主体，最终渲染图清晰展现了结构的装配关系与运动逻辑。该结构可作为机械原理教学演示教具，也可作为创意机械摆件的核心传动结构，设计过程中兼顾了传动的功能性与外观的创意性，将规整的齿轮传动与几何感强烈的星形支架结合，兼具机械严谨性与视觉观赏性，建模过程中所有零件均保留完整的特征树与参数，可根据实际使用需求调整齿轮齿数、支架杆件长度等参数，适配不同的传动比与运动行程要求。
