可3D打印齿轮传动行走武装小机器人

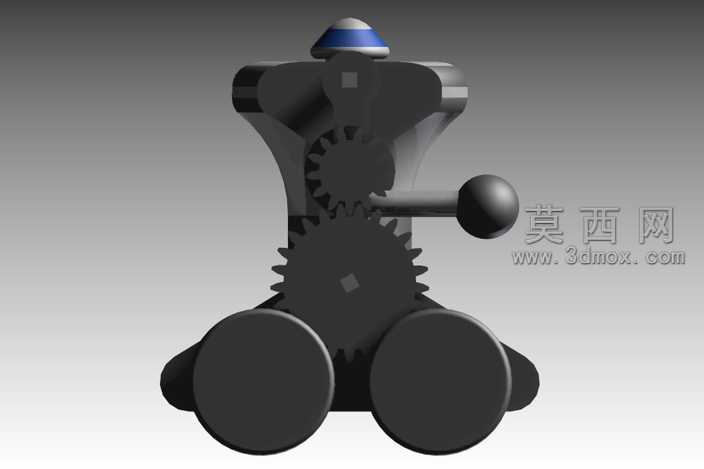

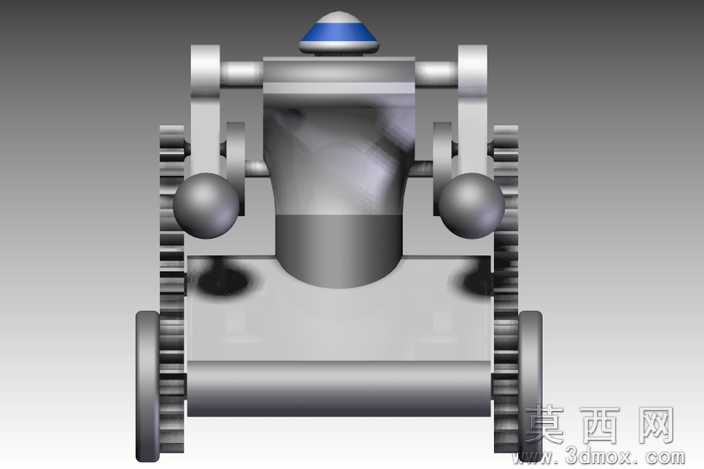

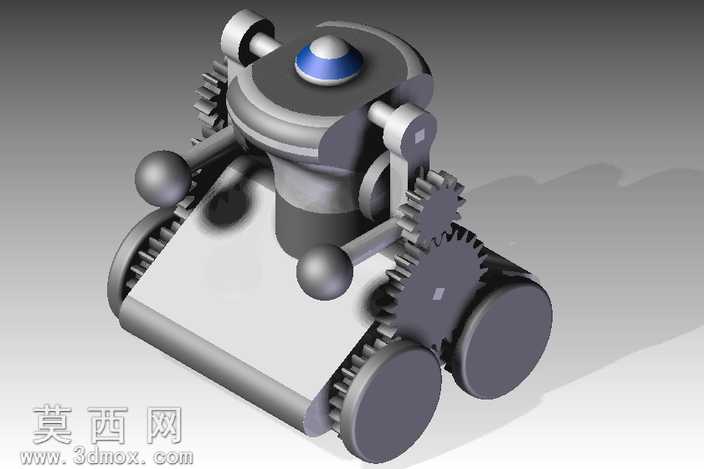

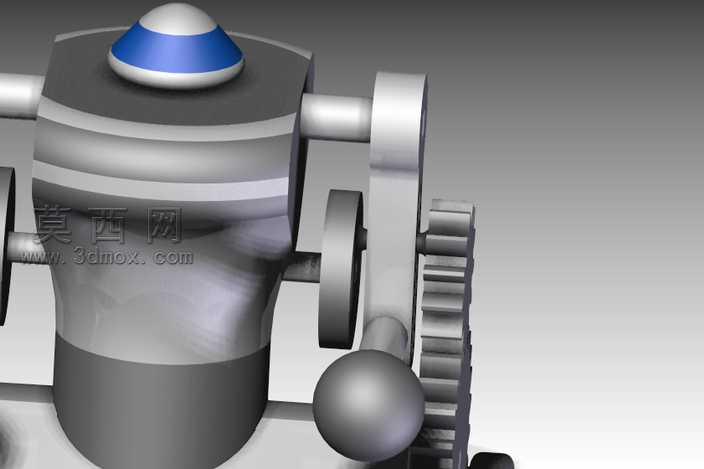

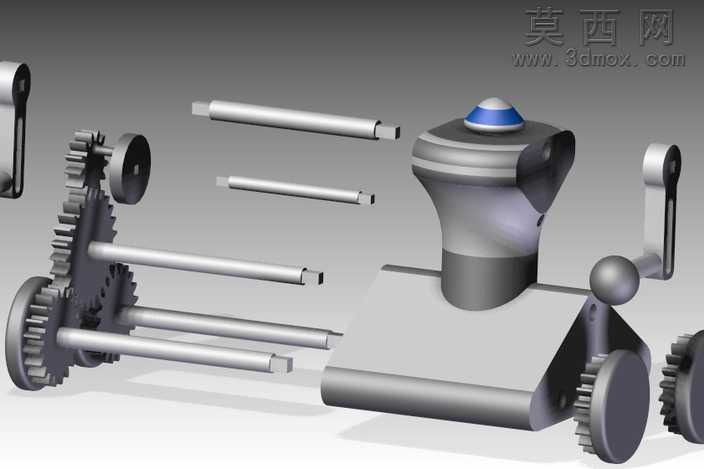

本作品为一款可完全通过3D打印制作的小型行走武装机器人，整体采用三维参数化建模完成，建模过程中严格控制各部件的装配公差，确保所有打印完成的零件无需额外粘接或复杂后处理即可完成组装，整体外形尺寸控制在8×8×6区间内，适配绝大多数桌面级FDM3D打印机的成型尺寸要求。模型主体采用分层式结构设计，底部为行走轮组模块，轮组外侧集成履带式行走结构，通过多组直齿轮完成动力传递，建模时对齿轮的模数、齿距、齿顶高参数进行反复校验，保证齿轮啮合间隙处于合理范围，既不会因间隙过大出现传动跳齿，也不会因间隙过小出现转动卡滞。中部为机身主体结构，采用一体化壳体设计，既为内部传动结构提供防护，也作为上部武器模块的安装基座，壳体建模时预留了齿轮轴的安装孔位，孔位同轴度公差控制在0.1mm以内，保证传动轴转动顺畅无偏摆。上部为可联动的武器模块，通过连杆结构与行走齿轮组实现联动，当机器人行走时，武器模块会随行走动作同步摆动，实现行走与武器动作的同步联动，建模时特意优化了联动齿轮的挂载位置，调整后机构运动连贯性更强，动作展示效果更自然。渲染阶段采用哑光工程塑料材质模拟3D打印件的表面质感，金属传动轴部位采用哑光金属材质区分结构层次，顶部指示灯部件采用半透明蓝色材质搭配自发光效果，突出部件的功能属性，场景采用渐变灰色背景搭配柔和的漫反射光照，清晰展现模型的整体结构与齿轮传动细节，同时通过阴影效果强化模型的立体感。设计过程中充分考虑3D打印的工艺特性，所有零件均避免大角度悬空结构，无需添加大量支撑即可完成打印，降低打印难度与材料损耗，各部件的连接采用轴孔插接配合，无需额外紧固件即可完成整体装配，让普通爱好者也能轻松完成制作与组装，体验机械传动结构的乐趣。
