入耳式耳机外观结构三维设计作品

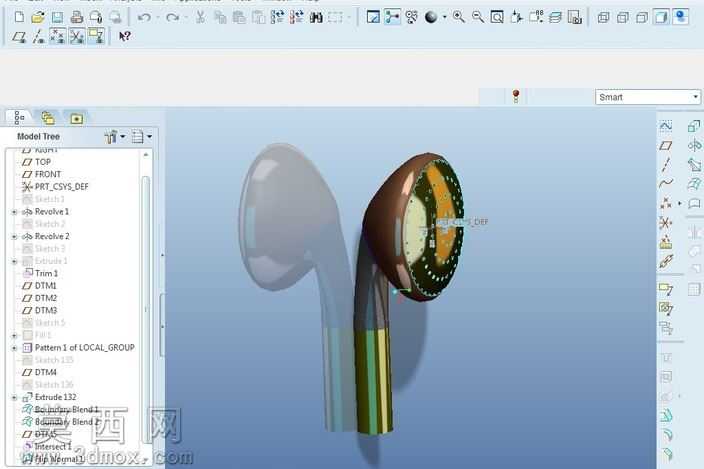

本作品为入耳式耳机的三维结构设计模型，建模过程依托三维设计软件完成，整体还原了半入耳式耳机的经典外观形态与内部装配结构。建模阶段首先绘制耳机柄与耳塞腔体的基础轮廓曲线，通过曲面放样、边界混合等指令构建耳机的外曲面，反复调整曲面曲率保证握持与佩戴的贴合度，耳塞部分采用符合人体工学的弧面设计，匹配耳道的接触形态，提升佩戴舒适度。模型拆分了耳机前腔、后腔、出音嘴、装饰环、柄部外壳等独立零部件，清晰展现各部件的装配关系，前腔预留了发声单元的安装位，后腔设计了对应的走线与固定结构，柄部外壳做了渐变收窄的造型处理，兼顾视觉美观与内部元器件的排布空间。材质渲染阶段，耳机外壳主体采用半透磨砂PC材质效果，模拟常见的透明款耳机壳体质感，装饰环部分赋予金属电镀材质，呈现亮面金属的反光质感，出音嘴部分采用哑光硅胶材质，还原耳塞套的柔软触感，不同材质的区分让模型的视觉层次更加清晰，能够直观呈现产品量产时的材质搭配效果。设计过程中重点考量了耳机的壁厚均匀性，避免后续注塑生产出现缩痕问题，各部件的衔接处做了止口与卡扣结构的预留，满足实际装配的工艺要求，曲面过渡处做了圆角处理，消除尖锐棱角提升使用安全性。模型同时呈现了耳机的半剖展示效果，能够直观看到内部腔体的分隔结构，为声学调试提供可视化的结构参考，整体建模精度满足产品外观手板制作、结构开模的前期验证需求，可用于消费数码产品的设计方案展示、结构教学演示等场景。
