简易旋柄式直角出水龙头结构造型

　　这套旋柄式直角出水龙头的三维造型，面向日常给排水管路、小型实验台供水端、简易设备冷却水接驳点等场景搭建，核心作用是通过顶部手动旋柄控制水路通断，同时将竖向接入的管路流向转折90度后横向送出，在狭小安装空间里减少外接弯头的使用数量，降低管路接头处的渗漏概率。

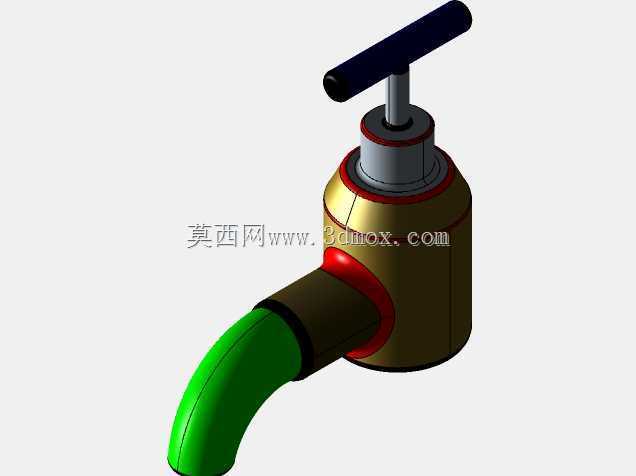

　　从实际安装边界来看，模型主体下部为圆柱形阀腔，是整个龙头的安装基准，竖向管路可从阀腔底部同轴接入，阀腔侧部延伸出弯弧状出水段，出水端轴线与进水端轴线呈垂直布置，现场排布管路时只需预留阀腔圆柱段的径向安装空间，以及侧方出水管的走线避让距离，顶部T型旋柄的操作高度需预留足够手部旋转空间，避免旋柄转动时与周边设备面板、墙面发生干涉。

　　结构设计上采用了最经典的旋塞启闭思路：顶部横向长杆作为操作手柄，加长的力臂让操作人员无需借助工具即可手动旋转阀芯，转动过程中扭矩传递直接，开关到位的手感清晰；手柄下方的阀杆段插入阀腔内部，与阀腔衔接位置做了阶梯轴肩定位，轴肩处的环形凸台对应实际产品中的密封压盖位置，既可以限制阀杆的轴向窜动，也为密封圈、压紧螺母的装配留出了安装位，防止水路从阀杆配合间隙处向外渗漏。

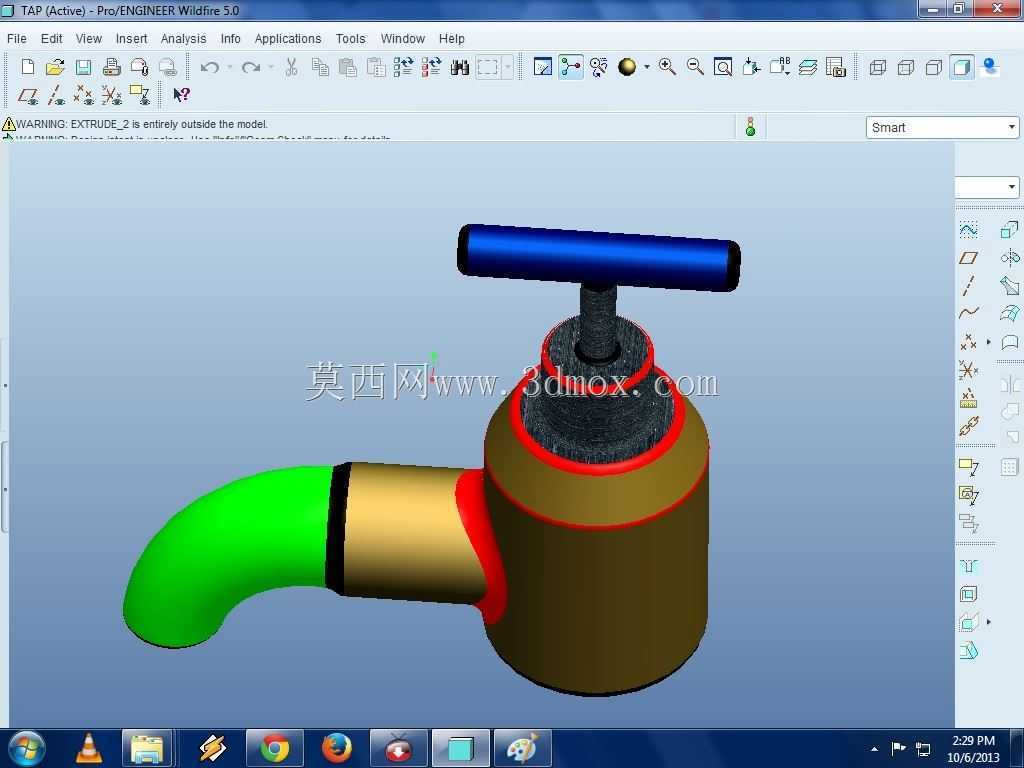

　　外形拆分逻辑完全贴合实际加工与装配顺序：棕色圆柱段为主阀体容纳腔，内部预留阀芯安装的空腔；侧方金色直段是阀体出水侧的连接颈部，用来衔接阀体与弯管段；绿色90度弯弧段为出水导向部分，流畅的圆弧过渡避免水路直角急转弯造成的局部压损，出水水流更平顺，也减少水流高速转折产生的噪音；红色环形区域对应各部件的装配接缝，分别标记阀杆与阀体、阀体与出水颈、出水颈与弯管的配合位置，建模时各段独立成实体，既方便后续拆分出工程图纸，也能在装配模块里模拟各零件的装配干涉关系。

　　在设备配套选型时，这类简易龙头不需要复杂的恒温、感应控制结构，依靠纯机械配合实现水路开关，故障率极低，维护时只需拆开顶部压盖即可更换阀芯与密封件，适配民用供水、小型工业循环水、实训教学管路装配等多种对成本敏感、操作频次适中的使用场景，建模过程中各段管径、配合轴径的比例都参考常规五金龙头的通用尺寸规范，可直接在此造型基础上细化密封槽、连接螺纹、安装法兰等细节特征，直接对接后续的零件出图与样件试制环节。
