手动螺旋压紧式夹钳工装三维设计

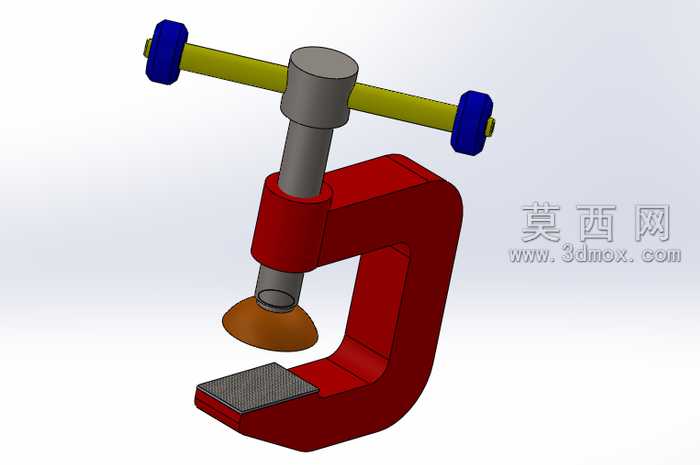

本作品为手动螺旋压紧式夹钳的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工零件的实际尺寸逻辑，对每个零部件的配合公差进行了合理预留，确保虚拟装配后各运动部件无干涉、动作逻辑符合实际使用需求。模型整体采用C型主体框架结构，主体部分建模时通过拉伸、拔模、圆角特征组合完成，还原了铸造类五金零件的厚重质感，框架底部设置带防滑纹理的承压工作台面，台面纹理通过阵列凸起特征实现，模拟实际工装的防滑接触效果，避免压紧作业时工件移位。中部的螺旋传动结构采用多段轴类特征建模，分别完成螺杆、顶部旋转操作杆、底部压头的独立建模，其中顶部操作杆为横向贯穿螺杆顶端的长杆结构，两端设置防滑操作端头，压头采用圆弧过渡的铜质接触端结构，建模时对压头与螺杆的连接部位做了转动配合设置，模拟实际使用时压头可随螺杆下压自适应贴合工件表面的结构特性。材质渲染阶段，C型主体框架赋予哑光红色烤漆金属材质，还原五金工装常见的漆面防护效果；螺杆与操作杆主体赋予磨砂灰色金属材质，模拟钢制结构件的表面质感；操作杆两端端头赋予深蓝色硬质塑料材质，还原防滑握套的视觉效果；底部压头赋予棕褐色铜合金材质，区分不同功能部件的材质差异；承压台面赋予深灰色防滑磨砂金属材质，强化工作台面的耐磨属性。设计思路围绕小型工件手动压紧作业场景展开，整体结构紧凑，操作逻辑简单，通过旋转顶部操作杆带动螺杆沿主体的螺纹孔做上下直线运动，实现对工件的压紧与松脱，C型开口结构可适配一定厚度范围内的工件装夹需求，底部承压台的防滑纹理与压头的柔性接触设计，既保证装夹稳定性，又避免压伤工件表面。建模过程中对所有螺纹连接部位采用简化装饰螺纹线处理，既保证模型视觉完整性，又控制整体文件体积，各零部件均保留可编辑参数，可根据实际使用需求调整开口尺寸、螺杆行程、压头直径等核心参数，适配不同的装夹作业场景，整体模型结构完整，装配关系清晰，可直接用于工装设计参考、作业原理演示以及相关零部件的加工出图参考。
