球套接字万向连接调节机构原型

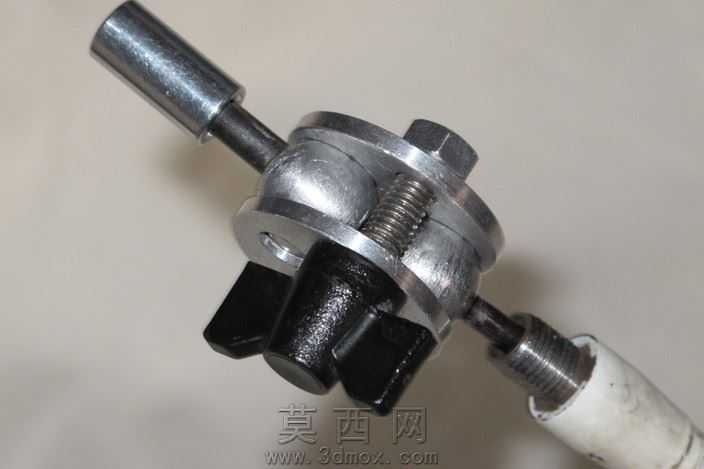

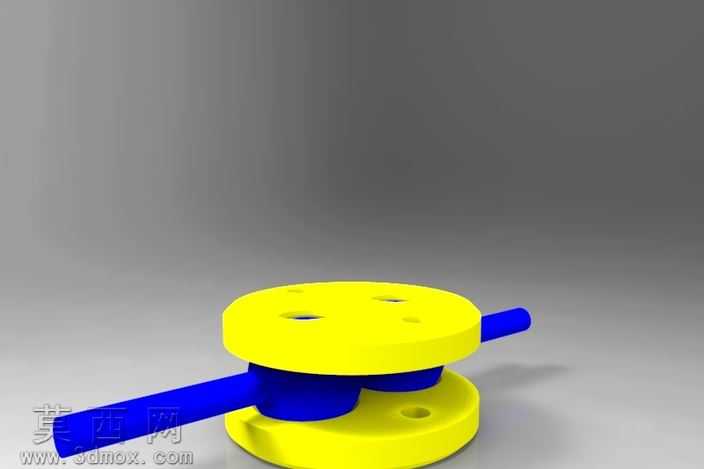

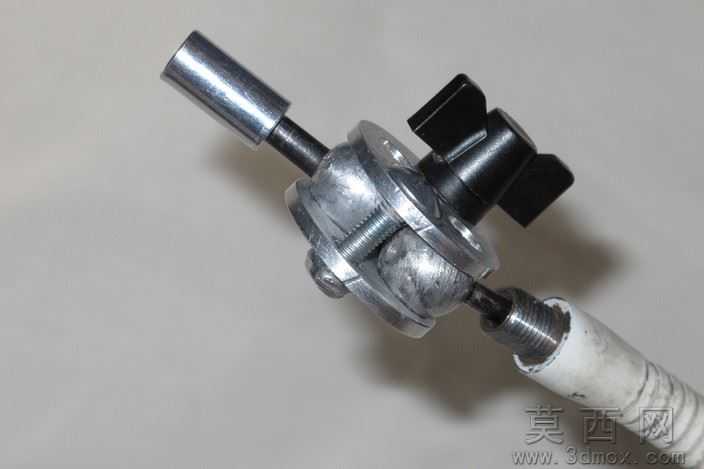

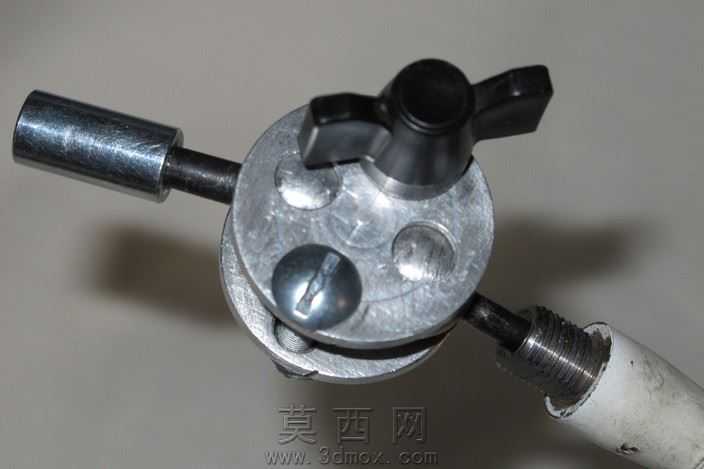

本作品为球套接字万向连接调节机构的原型三维建模成果，建模阶段围绕球铰连接的核心运动特性展开结构搭建，首先完成核心球形铰接副的参数化建模，精准匹配球头与包覆套的配合公差，确保铰接结构可实现多自由度偏转调节的运动需求。建模过程中对各组成部件进行分层处理，分别构建金属杆轴、锁紧旋钮、压紧弹簧、包覆夹套、紧固螺母等独立零件，还原实物的装配逻辑：两侧金属杆分别与球头、外接端做同轴约束，两片对合式夹套包覆球头外侧，通过螺栓与蝶形锁紧旋钮配合，可调节夹套对球头的抱紧力度，实现铰接角度的锁紧固定，夹套与球头之间预留合理的活动间隙，保证偏转调节时无卡滞。材质渲染阶段针对不同部件做差异化材质表现，金属杆轴、夹套、螺母部件采用拉丝金属材质，还原钢制零件的哑光金属质感与细微加工纹理，蝶形锁紧旋钮采用发黑处理的硬质金属材质，表现其粗糙防滑的表面特性，弹簧部件还原金属镀锌的亮面质感，端部绝缘套采用哑光白色硬质塑料材质，通过光影参数调整突出各部件的材质差异与结构边界。设计思路上，该原型重点验证球套接字的角度调节与锁紧逻辑，通过三维建模可直观模拟不同偏转角度下的部件干涉情况，验证锁紧结构的压紧力传递路径，确认夹套开合行程与球头活动范围的匹配关系，为后续同类型万向连接机构的优化迭代提供直观的结构参考，虽为原型结构，但完整呈现了球铰连接调节机构的核心工作原理与装配关系，可作为相关机械连接结构设计的参考样例。
