920*1885*500规格环网柜柜体结构设计

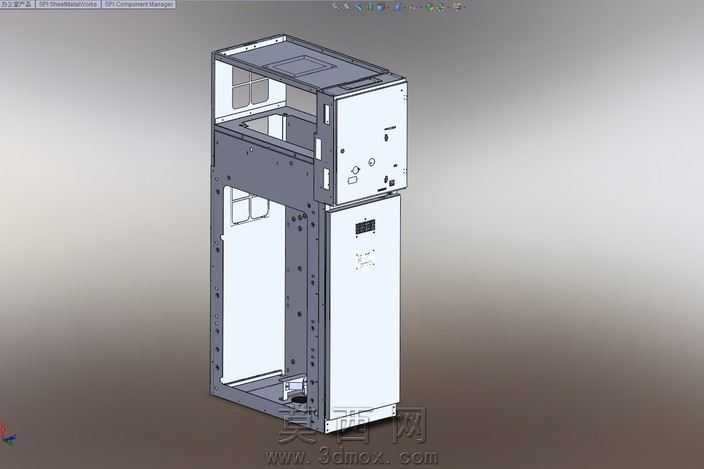

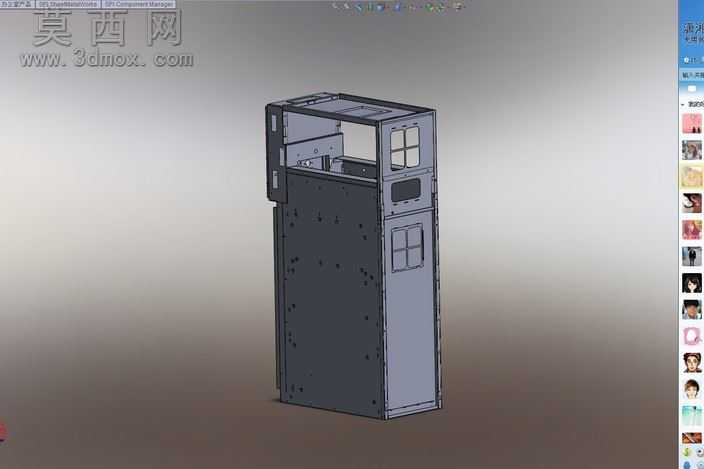

本环网柜模型采用SolidWorks进行全参数化三维建模，整体外形尺寸为920*1885*500，严格遵循配电柜体的钣金加工工艺规范进行结构设计。建模过程中先完成整体框架的基准搭建，以自底向上的装配逻辑依次完成立柱、横梁、安装板、门板、分隔腔室等部件的建模，所有钣金件均预留标准折弯余量、焊接定位缺口以及安装孔位，孔位排布符合通用电气元件的安装尺寸标准，可直接对接生产加工的下料工序。模型完整还原了环网柜的上下分隔式腔室结构，上部腔室预留了开关操作机构、仪表的安装空间，门板上对应设计了操作孔、观察窗、状态标识位以及门锁安装位，下部腔室预留了电缆进出线、接地排的安装区域，柜体框架采用标准C型型材拼接结构，各连接部位设计了对应的螺栓过孔与定位凸台，保证装配时的定位精度与结构强度。渲染阶段采用哑光金属漆材质模拟柜体表面的喷塑工艺效果，框架内部的金属构件采用冷轧钢原色材质，门板表面添加细微的磨砂质感还原真实柜体的表面处理效果，通过环境光遮蔽效果凸显柜体的层级结构与装配关系，各部件之间的装配间隙严格控制在实际生产允许的公差范围内，避免出现干涉问题。设计过程中充分考虑环网柜的实际使用场景，在柜体侧面预留了并柜连接孔位，顶部设计了吊装孔与散热通风结构，底部设计了电缆进线的敲落孔位与安装固定孔，整体结构兼顾了电气安全距离、元件安装便利性、现场装配效率以及后期运维的操作空间，所有钣金折弯处均做了圆角过渡处理，避免加工与安装过程中的锐边划伤问题，门板与框架之间预留了密封条安装槽位，可满足柜体的IP防护等级要求，模型的装配层级清晰，各零件可单独导出工程图用于生产下料。
