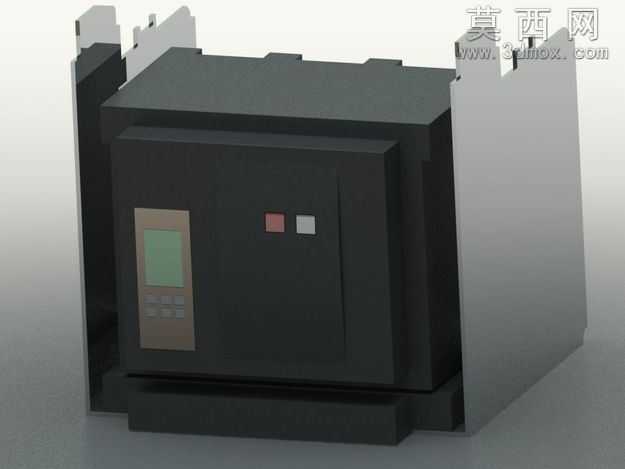

抽出式低压框架断路器NW20三维设计

本作品为抽出式NW20低压框架断路器的三维数字化模型，采用SolidWorks软件完成全参数化建模，整体建模过程严格遵循低压电器产品的实际结构比例与装配逻辑，完整还原了该款抽出式开关的核心构造特征。建模阶段首先搭建主体基座的基准框架，以对称拉伸、切除命令构建断路器本体的黑色阻燃外壳结构，外壳表面的操作显示区域通过凸台拉伸与纹理贴图实现，精准还原了带显示屏的操作面板布局，面板上的功能按键、状态指示灯均采用独立特征建模，指示灯区域分别赋予红、白半透明材质，模拟实际设备的状态指示效果。针对抽出式结构的核心特性，模型完整构建了两侧的金属安装导轨与抽拉导向结构，导轨部分采用钣金特征建模，还原了金属安装支架的折弯形态与安装定位缺口，金属材质赋予哑光不锈钢质感，与主体外壳的哑光黑色工程塑料材质形成清晰的材质区分，渲染阶段采用柔和的环境漫反射光照，突出不同部件的材质质感与结构层次。模型内部的装配层级清晰，本体与抽出式底座之间预留了符合实际产品的滑动配合间隙，操作面板的嵌入式安装结构、外壳的拼接卡扣结构均做了细节还原，未对内部不可见的冗余结构做过度简化，保证模型可用于装配演示、结构校验等场景。设计过程中参考了主流低压抽出式断路器的通用结构规范，确保各部件的尺寸比例符合行业常规设计标准，整体模型装配关系完整，无干涉错位问题，渲染输出的效果图清晰展现了产品的外观形态与抽出式结构特征，可用于低压配电产品的方案展示、结构教学、产品选型参考等用途，模型同时导出了通用STL格式，可适配多类三维软件打开使用，满足不同场景的应用需求。
