液压驱动回转式机械夹爪臂结构设计

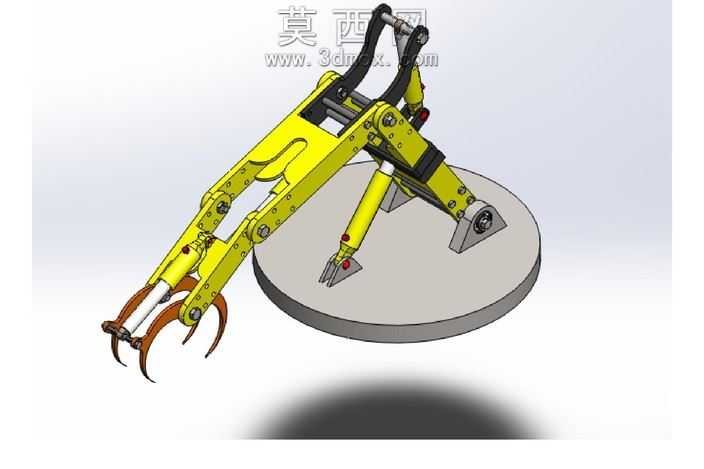

本作品为液压驱动机械夹持臂三维建模设计，整体采用SolidWorks完成全参数化建模，所有零部件均按照实际机械加工工艺要求构建实体特征，无破面、无冗余几何元素，可直接用于工程出图与运动仿真验证。模型整体由圆形回转安装基座、主支撑臂、二级摆动臂、末端夹爪、三组液压作动筒组成，各铰接位置均预留标准销轴安装位，装配关系完全符合实际机械装配逻辑，可实现完整的自由度运动模拟。材质渲染阶段，主体承重臂结构采用亮黄色金属漆材质模拟工业机械常用的防锈涂装效果，液压作动筒缸筒部分采用亮面镀铬金属材质，活塞杆部分采用哑光不锈钢材质，末端夹爪的爪尖部分采用高硬度合金钢材质并做了深色氧化处理效果，圆形基座采用灰色铸铁材质模拟厚重的安装固定底座，铰接销轴采用标准发黑处理的紧固件材质，各部件的材质区分清晰，光影渲染采用柔和的工作室环境光，突出机械结构的轮廓层次与金属质感，阴影效果自然真实，能够清晰展现各部件的空间位置关系。结构设计上，三组液压作动筒分别负责主臂俯仰、副臂摆动、夹爪开合三个动作，基座预留的回转结构可实现整臂360度水平回转，末端夹爪采用弯爪式结构，爪尖带有内勾弧度，能够稳定抓取不规则外形的工件，各臂段的铰接位置均设计有加强筋结构，避免大负载下的结构变形，液压作动筒的安装耳座均采用三角形加强结构，保证驱动部件的连接刚性。设计思路围绕小型液压机械手的教学演示与原型验证展开，整体结构紧凑，传动路径清晰，所有液压管路的安装位置均做了预留，可拓展添加液压管路模型完成完整的液压系统搭建，模型的各零部件均可单独导出用于加工生产参考，装配体中添加了合理的配合约束，可直接导入运动仿真模块添加液压驱动参数，模拟真实的抓取作业动作，验证各部件的运动干涉情况与工作行程范围。
